> Productos > IZAR PROFESIONAL > Doble Blister > Metal > REF. M007 BROCA HSS DIN338 METAL MANGO REBAJADO

IZAR REF. M007 BROCA HSS DIN338 METAL MANGO REBAJADO

  1. Uso general en aceros estándar, fundición, aluminio-magnesio
  2. Mango rebajado: Posibilidad de taladrar agujeros grandes con taladro portátil
  3. Serie corta DIN 338N. Punta 118º. Afilado Universal
  4. Rectificada. Acabado Blue Finish

Ángulo Punta: 118º
Aplicación Alternativa: N.3//N.4//N.5
Aplicación Recomendada: K.1//K.2//P.1
DIN: 338
Especial para…: Taladro manual
Grupo Materiales Trabajo: Aceros <850 N/mm2//Aluminio//Fundición
Material específico Trabajo: Aceros construcción / carbono (<250 HB / <850 N/mm2)//Al-Mg no aleado (<100 HB / <350 N/mm2)//Aleaciones Al-Mg Si > 10% (<180 HB / <600 N/mm2)//Aleaciones Al-Mg Si < 10% (<180 HB / <600 N/mm2)//Fundición (200-300 HB / 700-1000 N/mm2)//Fundición (<200 HB / <700 N/mm2)
Serie: Corta
Tipo Afilado: Universal
Tipo DIN: N
Tipo Mango: Rebajado
Tolerancia Diámetro Corte: h8
Uso: General

K.1 Velocidad Corte (m/min.): 30-35
N.3 Velocidad Corte (m/min.): 60-80
N.4 Velocidad Corte (m/min.): 60-80
N.5 Velocidad Corte (m/min.): 40-50
P.1 Velocidad Corte (m/min.): 25-30

Operación: Taladrado
Tipo Herramienta: Broca

Referencias

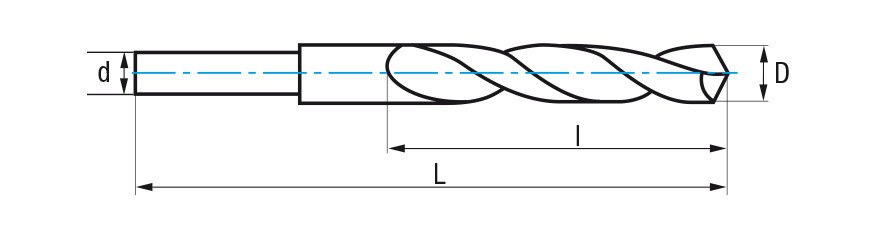

Referencia Diámetro Corte Diámetro Mango Longitud Corte Longitud total Material a Mecanizar K.1 Fundición (<200 HB / <700 N/mm2) Avance (mm/rev.) K.2 Fundición (200-300 HB / 700-1000 N/mm2) Avance (mm/rev.) K.2 Velocidad Corte (m/min.) N.3 Al-Mg no aleado (<100 HB / <350 N/mm2) Avance (mm/rev.) N.4 Aleaciones Al-Mg Si < 10% (<180 HB / <600 N/mm2) Avance (mm/rev.) N.5 Aleaciones Al-Mg Si > 10% (<180 HB / <600 N/mm2) Avance (mm/rev.) P.1 Aceros construcción/carbono (<250 HB/<850 N/mm2) Avance (mm/rev.)
68026 12mm 10mm 101mm 151mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,25 0,2 25-30 0,32 0,32 0,25 0,16 consultar
68028 12.5mm 10mm 101mm 151mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,3 0,24 25-31 0,38 0,38 0,3 0,18 consultar
68029 13mm 10mm 101mm 151mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,3 0,24 25-32 0,38 0,38 0,3 0,18 consultar
68031 13.5mm 12.7mm 108mm 160mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,3 0,24 25-33 0,38 0,38 0,3 0,18 consultar
68032 14mm 12.7mm 108mm 160mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,3 0,24 25-34 0,38 0,38 0,3 0,18 consultar
68034 14.5mm 12.7mm 114mm 169mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,3 0,24 25-35 0,38 0,38 0,3 0,18 consultar
68035 15mm 12.7mm 114mm 169mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,3 0,24 25-36 0,38 0,38 0,3 0,18 consultar
68036 15.5mm 12.7mm 120mm 178mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,3 0,24 25-37 0,38 0,38 0,3 0,18 consultar
68037 16mm 12.7mm 120mm 178mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,3 0,24 25-38 0,38 0,38 0,3 0,18 consultar
68038 16.5mm 12.7mm 125mm 184mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,36 0,28 25-39 0,45 0,45 0,36 0,25 consultar
68039 17mm 12.7mm 125mm 184mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,36 0,281 25-40 0,45 0,45 0,36 0,25 consultar
68040 17.5mm 12.7mm 130mm 191mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,36 0,282 25-41 0,45 0,45 0,36 0,25 consultar
68041 18mm 12.7mm 130mm 191mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,36 0,283 25-42 0,45 0,45 0,36 0,25 consultar
68043 18.5mm 12.7mm 135mm 198mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,36 0,284 25-43 0,45 0,45 0,36 0,25 consultar
68044 19mm 12.7mm 135mm 198mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,36 0,285 25-44 0,45 0,45 0,36 0,25 consultar
68046 19.5mm 12.7mm 140mm 204mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,36 0,286 25-45 0,45 0,45 0,36 0,25 consultar
68047 20mm 12.7mm 140mm 205mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 0,36 0,287 25-46 0,45 0,45 0,36 0,25 consultar
