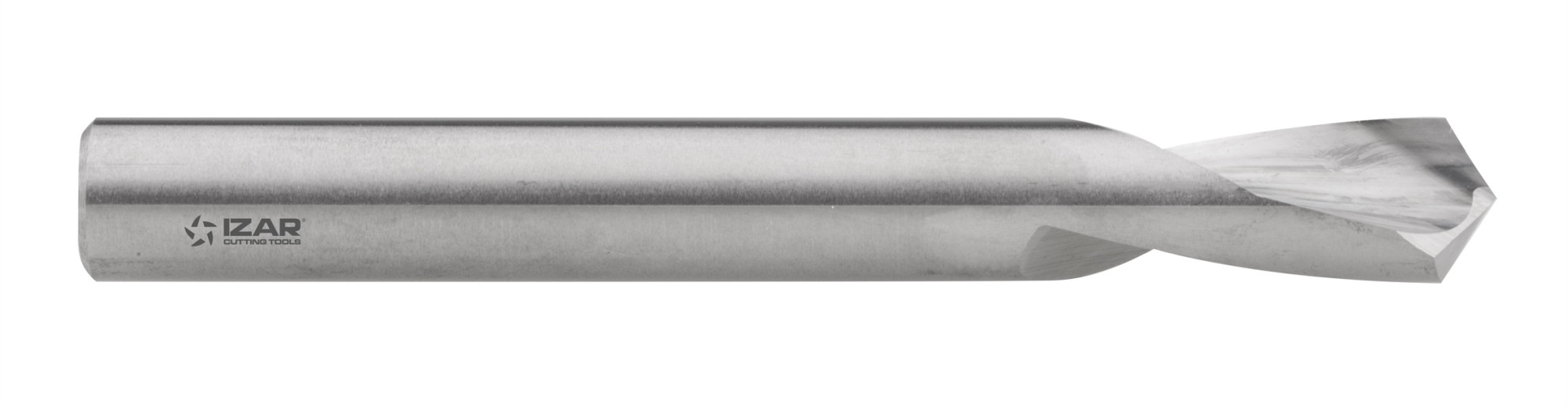

IZAR REF. 9303 BROCA CENTRAR MD CNC 120º IZAR STD.

  1. Uso en aceros estándar, aceros aleados, aceros tratados, inoxidables austeníticos, ferríticos y martensíticos, fundición, aleaciones termorresistentes como titanio, cobre, bronce, latón, aluminio-magnesio y termoplásticos
  2. Broca rectificada con punta de 120°
  3. Especial CNC
  4. IZAR Std.

Ángulo Punta: 120º
Aplicación Alternativa: H
Aplicación Recomendada: K.1//K.2//M//N.1//N.2//N.3//N.4//N.5//N.6//P.1//P.2//P.3//P.5//S
DIN: IZAR Std.
Grupo Materiales Trabajo: Aceros//Aleaciones Termorresistentes//Aluminio-Magnesio//Cobre-Bronce-Latón//Fundición//Inoxidable
Material específico Trabajo: Aceros aleados (<300 HB / <1000 N/mm2)//Aceros construcción / carbono (<250 HB / <850 N/mm2)//Al-Mg no aleado (<100 HB / <350 N/mm2)//Aleaciones Al-Mg Si > 10% (<180 HB / <600 N/mm2)//Aleaciones Al-Mg Si < 10% (<180 HB / <600 N/mm2)//Aleaciones titanio//Cobre-Bronce-Latón viruta corta (<200 HB / <700 N/mm2)//Cobre-Bronce-Latón viruta larga (<200 HB / <700 N/mm2)//Fundición (200-300 HB / 700-1000 N/mm2)//Fundición (<200 HB / <700 N/mm2)//INOX ferrítico / martensítico (<320 HB / <850 N/mm2)
Tipo Mango: Cilíndrico

K.1 Velocidad Corte (m/min.): 45-50
K.2 Velocidad Corte (m/min.): 45-50
N.1 Velocidad Corte (m/min.): 55-60
N.2 Velocidad Corte (m/min.): 55-60
N.3 Velocidad Corte (m/min.): 100-110
N.4 Velocidad Corte (m/min.): 100-110
N.5 Velocidad Corte (m/min.): 70-90
N.6 Velocidad Corte (m/min.): 150-200
P.1 Velocidad Corte (m/min.): 60-75
P.2 Velocidad Corte (m/min.): 40-55
P.3 Velocidad Corte (m/min.): 25-30
P.5 Velocidad Corte (m/min.): 20-30
S Velocidad Corte (m/min.): 20-30

Operación: Taladrado
Tipo Herramienta: Broca

Referencias

Referencia Diámetro Corte Diámetro Mango Longitud Corte Longitud total K.1 Fundición (<200 HB / <700 N/mm2) Avance (mm/rev.) K.2 Fundición (200-300 HB / 700-1000 N/mm2) Avance (mm/rev.) N.1 Cobre-Bronce-Latón viruta corta (<200 HB / <700 N/mm2) Avance (mm/rev.) N.2 Cobre-Bronce-Latón viruta larga (<200 HB / <700 N/mm2) Avance (mm/rev.) N.3 Al-Mg no aleado (<100 HB / <350 N/mm2) Avance (mm/rev.) N.4 Aleaciones Al-Mg Si < 10% (<180 HB / <600 N/mm2) Avance (mm/rev.) N.5 Aleaciones Al-Mg Si > 10% (<180 HB / <600 N/mm2) Avance (mm/rev.) N.6 Termoplásticos Avance (mm/rev.) P.1 Aceros construcción/carbono (<250 HB/<850 N/mm2) Avance (mm/rev.) P.2 Aceros aleados (<300 HB / <1000 N/mm2) Avance (mm/rev.) P.3 Aceros aleados tratados/bonificados (300-400HB/1000-1300N/mm2) Avance (mm/rev)
68401 2mm 2mm 8mm 40mm 0,1 0,1 0,1 0,1 0,12 0,12 0,12 0,15 0,07 0,07 0,06 consultar
68402 3mm 3mm 10mm 45mm 0,12 0,12 0,12 0,12 0,14 0,14 0,14 0,16 0,09 0,09 0,08 consultar
68403 4mm 4mm 12mm 50mm 0,17 0,17 0,15 0,15 0,16 0,16 0,16 0,22 0,15 0,15 0,14 consultar
68404 5mm 5mm 15mm 50mm 0,17 0,17 0,15 0,15 0,16 0,16 0,16 0,22 0,15 0,15 0,14 consultar
44878 6mm 6mm 18mm 50mm 0,17 0,17 0,15 0,15 0,16 0,16 0,16 0,22 0,15 0,15 0,14 consultar
44880 8mm 8mm 23mm 60mm 0,22 0,22 0,22 0,22 0,22 0,22 0,22 0,28 0,2 0,2 0,17 consultar
44883 10mm 10mm 24mm 70mm 0,22 0,22 0,22 0,22 0,22 0,22 0,22 0,28 0,2 0,2 0,17 consultar
44889 12mm 12mm 24mm 70mm 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,3 0,25 0,25 0,2 consultar
44892 16mm 16mm 26mm 80mm 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,3 0,25 0,25 0,2 consultar
44895 20mm 20mm 35mm 100mm 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,3 0,25 0,25 0,2 consultar
