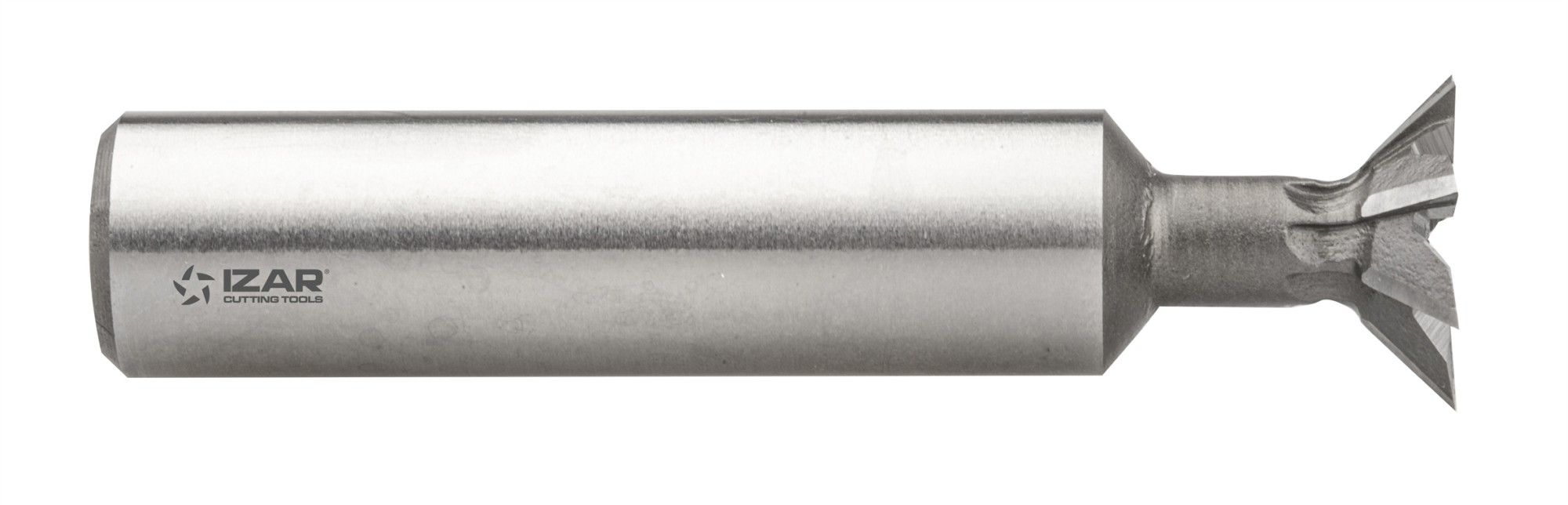

IZAR REF. 4330 FRESA ESPECIAL HSSE8% DIN1833A-N ANGULAR

  1. Trabajos angulares en aceros de construcción, aceros de cementación, aceros al carbono no aleados, fundición gris grafito esferoidal, fundición maleable, cobre, bronce y latón con viruta corta o larga, aluminio-magnesio no aleado o aleado con silicio
  2. Fabricación IZAR en HSSE 8% Cobalto
  3. DIN 1833 A N. ISO 3859. 8-12 dientes
  4. Mango liso. Gama de ángulos 45º-60º

Aplicación Alternativa: K.1//K.2//N.1//N.2//N.3//N.4//P.2
Aplicación Recomendada: N.5//P.1
DIN: 1833 A
Grupo Materiales Trabajo: Aceros//Aluminio-Magnesio//Cobre-Bronce-Latón//Fundición
ISO: 3859
Material específico Trabajo: Aceros aleados (<300 HB / <1000 N/mm2)//Al-Mg no aleado (<100 HB / <350 N/mm2)//Aleaciones Al-Mg Si > 10% (<180 HB / <600 N/mm2)//Aleaciones Al-Mg Si < 10% (<180 HB / <600 N/mm2)//Cobre-Bronce-Latón viruta corta (<200 HB / <700 N/mm2)//Cobre-Bronce-Latón viruta larga (<200 HB / <700 N/mm2)//Fundición//Fundición (200-300 HB / 700-1000 N/mm2)//Fundición (<200 HB / <700 N/mm2)
Tipo DIN: N
Tipo Mango: Liso
Tolerancia Diámetro Corte: js16
Tolerancia diámetro mango: h8
Tol. Ángulo Corte: h8

K.1 Fundición (<200 HB / <700 N/mm2) Avance (mm/rev.): 0.1
K.2 Fundición (200-300 HB / 700-1000 N/mm2) Avance (mm/rev.): 0.1
N.1 Cobre-Bronce-Latón viruta corta (<200 HB / <700 N/mm2) Avance (mm/rev.): 0.1
N.2 Cobre-Bronce-Latón viruta larga (<200 HB / <700 N/mm2) Avance (mm/rev.): 0.1
N.5 Aleaciones Al-Mg Si > 10% (<180 HB / <600 N/mm2) Avance (mm/rev.): 0.1
P.1 Aceros construcción/carbono (<250 HB/<850 N/mm2) Avance (mm/rev.): 0.1
P.2 Aceros aleados (<300 HB / <1000 N/mm2) Avance (mm/rev.): 0.1
S Velocidad Corte (m/min.): 0

Operación: Fresado
Tipo Herramienta: Fresas Frontales

Referencias

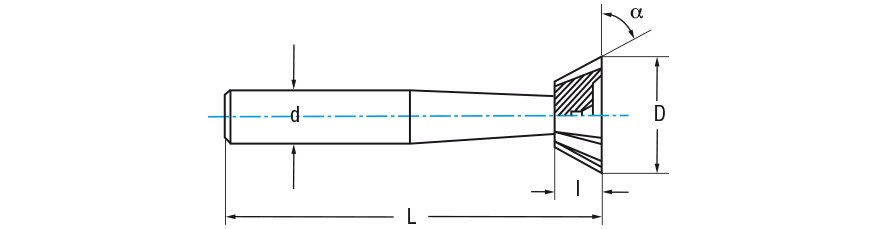

Referencia Recubrimiento Ángulo Despr. x Diámetro Corte Diámetro Mango Longitud Corte Longitud total Material a Mecanizar Nº Dientes K.1 Velocidad Corte (m/min.) K.2 Velocidad Corte (m/min.) N.1 Velocidad Corte (m/min.) N.2 Velocidad Corte (m/min.) N.3 Al-Mg no aleado (<100 HB / <350 N/mm2) Avance (mm/rev.) N.3 Velocidad Corte (m/min.) N.4 Aleaciones Al-Mg Si < 10% (<180 HB / <600 N/mm2) Avance (mm/rev.) N.4 Velocidad Corte (m/min.) N.5 Velocidad Corte (m/min.)
58656 Sin recubrimiento 45º x 16mm 12mm 4mm 60mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm² 8 15-20 12-18 60-100 60-100 0,1 160-200 0,1 160-200 50-80 consultar
58665 Sin recubrimiento 60º x 16mm 12mm 6.3mm 60mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm² 8 15-20 12-18 60-100 60-100 0,1 160-200 0,1 160-200 50-80 consultar
58674 Sin recubrimiento 45º x 20mm 12mm 5mm 63mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm² 8 15-20 12-18 60-100 60-100 0,13 160-200 0,13 160-200 50-80 consultar
58683 Sin recubrimiento 60º x 20mm 12mm 8mm 63mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm² 8 15-20 12-18 60-100 60-100 0,13 160-200 0,13 160-200 50-80 consultar
58701 Sin recubrimiento 45º x 25mm 12mm 6.3mm 67mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm² 10 15-20 12-18 60-100 60-100 0,13 160-200 0,13 160-200 50-80 consultar
58710 Sin recubrimiento 60º x 25mm 12mm 10mm 67mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm² 10 15-20 12-18 60-100 60-100 0,13 160-200 0,13 160-200 50-80 consultar
58719 Sin recubrimiento 45º x 32mm 16mm 8mm 71mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm² 12 15-20 12-18 60-100 60-100 0,13 160-200 0,13 160-200 50-80 consultar
58728 Sin recubrimiento 60º x 32mm 16mm 12.5mm 71mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm² 12 15-20 12-18 60-100 60-100 0,13 160-200 0,13 160-200 50-80 consultar
19628 TIALSIN 45º x 16mm 12mm 4mm 60mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm² 8 20-25 16-25 80-130 80-130 0,1 190-240 0,1 190-240 60-90 consultar
21549 TIALSIN 60º x 16mm 12mm 6.3mm 60mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm² 8 20-25 16-25 80-130 80-130 0,1 190-240 0,1 190-240 60-90 consultar
22407 TIALSIN 45º x 20mm 12mm 5mm 63mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm² 8 20-25 16-25 80-130 80-130 0,13 190-240 0,13 190-240 60-90 consultar
17857 TIALSIN 60º x 20mm 12mm 8mm 63mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm² 8 20-25 16-25 80-130 80-130 0,13 190-240 0,13 190-240 60-90 consultar
22405 TIALSIN 45º x 25mm 12mm 6.3mm 67mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm² 10 20-25 16-25 80-130 80-130 0,13 190-240 0,13 190-240 60-90 consultar
17923 TIALSIN 60º x 25mm 12mm 10mm 67mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm² 10 20-25 16-25 80-130 80-130 0,13 190-240 0,13 190-240 60-90 consultar
22406 TIALSIN 45º x 32mm 16mm 8mm 71mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm² 12 20-25 16-25 80-130 80-130 0,13 190-240 0,13 190-240 60-90 consultar
21469 TIALSIN 60º x 32mm 16mm 12.5mm 71mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm² 12 20-25 16-25 80-130 80-130 0,13 190-240 0,13 190-240 60-90 consultar
