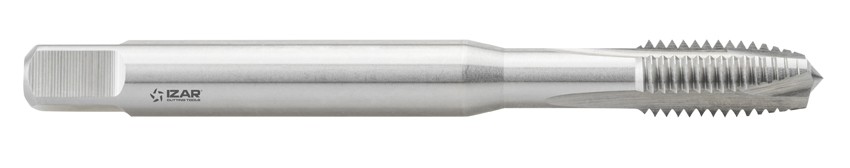

REF. 3172 MACHO MAQUINA RECTO HSS Co DIN371 (M) ALUMINIO
- Especial agujeros pasantes en aluminio-magnesio no aleado
- Fabricación en cobalto 5%, DIN 371 con entrada tipo B de 3,5-5 hilos
- Entrada tipo GUN
- Ranuras rectas
Ángulo Despr.: 10º - 12º
DIN: 371
Entrada Macho: B 3,5-5h GUN
Grupo Materiales Trabajo: Aluminio
Material específico Trabajo: Al-Mg no aleado (<100 HB / <350 N/mm2)
Nº Dientes: 3
Tipo Macho: Recto
Tipo Trabajo: Agujero Pasante
Tolerancia: 6H
Uso Mano / Máquina: Máquina
N.3 Velocidad Corte (m/min.): 15-35
Operación: Roscado
Referencias
| Referencia | Tipo Rosca x Paso | Cuadradillo | Diámetro Mango | Longitud Corte | Longitud total | Material a Mecanizar | Refrigeración Interior | Taladrado previo | Uso Agujero | Eje previo | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 14557 | M 3 x 0.5mm | 2,7 | 3.5mm | 11mm | 56mm | N.3 - Al - Mg No Aleado <350 N/mm² | 0 | 2.5mm | Pasante | 2.92mm | consultar |
| 14574 | M 4 x 0.7mm | 3,4 | 4.5mm | 13mm | 63mm | N.3 - Al - Mg No Aleado <350 N/mm² | 0 | 3.3mm | Pasante | 3.91mm | consultar |
| 14745 | M 5 x 0.8mm | 4,9 | 6mm | 16mm | 70mm | N.3 - Al - Mg No Aleado <350 N/mm² | 0 | 4.2mm | Pasante | 4.9mm | consultar |
| 14725 | M 6 x 1mm | 4,9 | 6mm | 19mm | 80mm | N.3 - Al - Mg No Aleado <350 N/mm² | 0 | 5mm | Pasante | 5.88mm | consultar |
| 14746 | M 8 x 1.25mm | 6,2 | 8mm | 22mm | 90mm | N.3 - Al - Mg No Aleado <350 N/mm² | 0 | 6.8mm | Pasante | 7.87mm | consultar |
| 14737 | M 10 x 1.5mm | 8 | 10mm | 24mm | 100mm | N.3 - Al - Mg No Aleado <350 N/mm² | 0 | 8.5mm | Pasante | 9.85mm | consultar |
