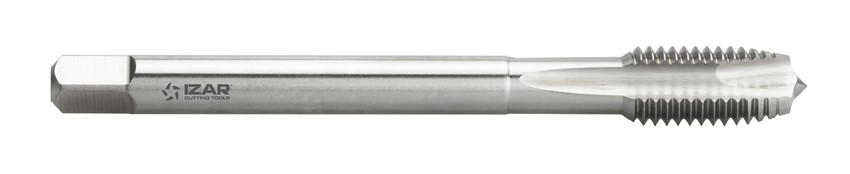

REF. 3205 MACHO MAQUINA RECTO HSS Co DIN376 (M) TOL.6G
- Tolerancia 6G
- Especial agujeros pasantes en aceros construcción/cementación, aceros carbono no aleados, aceros bonificados, cobre, bronce, latón con viruta corta, aluminio-magnesio aleado con silicio (<10%) o sin alear
- Fabricación en cobalto 5%, DIN 376 con entrada tipo B de 3,5-5 hilos
- Entrada tipo GUN
Ángulo Despr.: 10º - 12º
DIN: 376
Entrada Macho: B 3,5-5h GUN
Grupo Materiales Trabajo: Bronce//Aceros <850 N/mm2//Aluminio//Cobre//Latón
Material específico Trabajo: Aceros construcción / carbono (<250 HB / <850 N/mm2)//Al-Mg no aleado (<100 HB / <350 N/mm2)//Aleaciones Al-Mg Si < 10% (<180 HB / <600 N/mm2)
Nº Dientes: 3
Tipo Macho: Recto
Tipo Trabajo: Agujero Pasante
Tolerancia: 6g
Uso Mano / Máquina: Máquina
N.1 Velocidad Corte (m/min.): 5-8
N.3 Velocidad Corte (m/min.): 15-35
N.4 Velocidad Corte (m/min.): 14-20
P.1 Velocidad Corte (m/min.): 6-10
Operación: Roscado
Referencias
| Referencia | Tipo Rosca x Paso | Cuadradillo | Diámetro Mango | Longitud Corte | Longitud total | Material a Mecanizar | Refrigeración Interior | Taladrado previo | Uso Agujero | Eje previo | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 38325 | M 12 x 1.75mm | 7 | 9mm | 29mm | 110mm | N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//P.1 - Aceros <850 N/mm² | 0 | 10.2mm | Pasante | 11.83mm | consultar |
| 38326 | M 14 x 2mm | 9 | 11mm | 30mm | 110mm | N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//P.1 - Aceros <850 N/mm² | 0 | 12mm | Pasante | 13.82mm | consultar |
| 38327 | M 16 x 2mm | 9 | 12mm | 32mm | 110mm | N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//P.1 - Aceros <850 N/mm² | 0 | 14mm | Pasante | 15.82mm | consultar |
| 38328 | M 18 x 2.5mm | 11 | 14mm | 34mm | 125mm | N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//P.1 - Aceros <850 N/mm² | 0 | 15.5mm | Pasante | 17.79mm | consultar |
| 38329 | M 20 x 2.5mm | 12 | 16mm | 34mm | 140mm | N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//P.1 - Aceros <850 N/mm² | 0 | 17.5mm | Pasante | 19.79mm | consultar |
