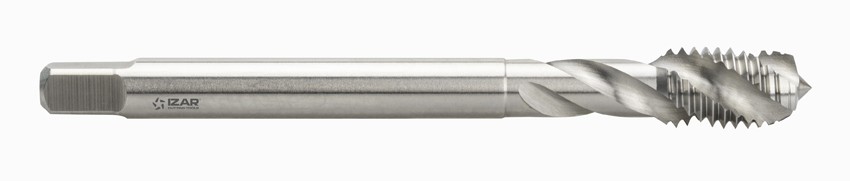

REF. 3255 MACHO MAQUINA HELICOIDAL HSS Co DIN376 (M) TOL.6G
- Tolerancia 6G
- Especial agujeros ciegos en aceros construcción/cementación, aceros carbono no aleados, aceros bonificados, cobre, bronce, latón con viruta corta, aluminio-magnesio aleado con silicio (<10%) o sin alear
- Fabricación en cobalto 5%, DIN 376 con entrada tipo C de 2-3 hilos
- Mango reforzado para una mayor robustez de la herramienta
Ángulo Despr.: 10º ± 2
Ángulo Hélice: 35º
DIN: 376
Entrada Macho: C 2-3h
Grupo Materiales Trabajo: Bronce//Aceros <850 N/mm2//Aluminio//Cobre//Latón
Material específico Trabajo: Aceros construcción / carbono (<250 HB / <850 N/mm2)//Al-Mg no aleado (<100 HB / <350 N/mm2)//Aleaciones Al-Mg Si < 10% (<180 HB / <600 N/mm2)//Cobre-Bronce-Latón viruta corta (<200 HB / <700 N/mm2)//Cobre-Bronce-Latón viruta larga (<200 HB / <700 N/mm2)
Tipo Macho: Helicoidal
Tipo Trabajo: Agujero Ciego
Tolerancia: 6g
Uso Mano / Máquina: Máquina
N.1 Velocidad Corte (m/min.): 5-8
N.3 Velocidad Corte (m/min.): 15-35
N.4 Velocidad Corte (m/min.): 14-20
P.1 Velocidad Corte (m/min.): 6-10
Operación: Roscado
Referencias
| Referencia | Tipo Rosca x Paso | Cuadradillo | Diámetro Mango | Longitud Corte | Longitud total | Material a Mecanizar | Nº Dientes | Refrigeración Interior | Taladrado previo | Uso Agujero | Eje previo | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 38336 | M 12 x 1.75mm | 7 | 9mm | 18mm | 110mm | N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//P.1 - Aceros <850 N/mm² | 3 | 0 | 10.2mm | Ciego | 11.83mm | consultar |
| 38337 | M 14 x 2mm | 9 | 11mm | 20mm | 110mm | N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//P.1 - Aceros <850 N/mm² | 3 | 0 | 12mm | Ciego | 13.82mm | consultar |
| 38338 | M 16 x 2mm | 9 | 12mm | 20mm | 110mm | N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//P.1 - Aceros <850 N/mm² | 4 | 0 | 14mm | Ciego | 15.82mm | consultar |
| 38339 | M 18 x 2.5mm | 11 | 14mm | 25mm | 125mm | N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//P.1 - Aceros <850 N/mm² | 4 | 0 | 15.5mm | Ciego | 17.79mm | consultar |
| 38340 | M 20 x 2.5mm | 12 | 16mm | 25mm | 140mm | N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//P.1 - Aceros <850 N/mm² | 4 | 0 | 17.5mm | Ciego | 19.79mm | consultar |
