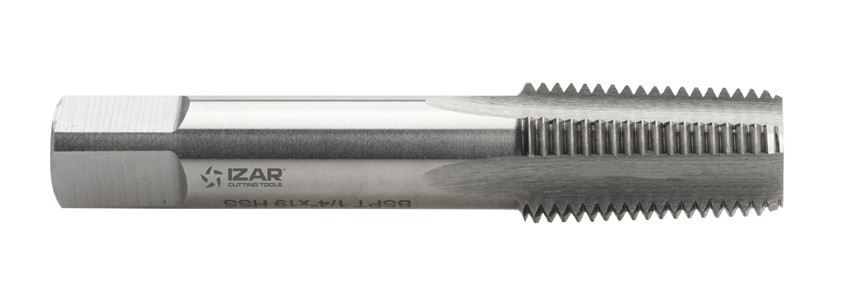

IZAR REF. 3019 MACHO MANO HSS DIN5157 (BSPT-RC)

  1. Macho único BSPT (RC) de mano: Nº3 Acabado
  2. Especial agujeros pasantes en aceros construcción/cementación, aceros carbono no aleados, cobre, bronce, fundición gris o maleable, aluminio-magnesio aleado con silicio o sin alear
  3. Fabricación en HSS, DIN 5157 con entrada tipo C de 2-3 hilos

Ángulo Despr.: 10º ± 2
DIN: 5157
Entrada Macho: C 2-3h
Grupo Materiales Trabajo: Bronce//Aceros <850 N/mm2//Aluminio//Cobre//Latón//Fundición
Material específico Trabajo: Aceros construcción / carbono (<250 HB / <850 N/mm2)//Al-Mg no aleado (<100 HB / <350 N/mm2)//Aleaciones Al-Mg Si > 10% (<180 HB / <600 N/mm2)//Aleaciones Al-Mg Si < 10% (<180 HB / <600 N/mm2)//Fundición (200-300 HB / 700-1000 N/mm2)//Fundición (<200 HB / <700 N/mm2)
Tipo Macho: Recto
Tipo Trabajo: Acabado
Uso Mano / Máquina: Mano

Operación: Roscado
Tipo Herramienta: Machos Mano

Referencias

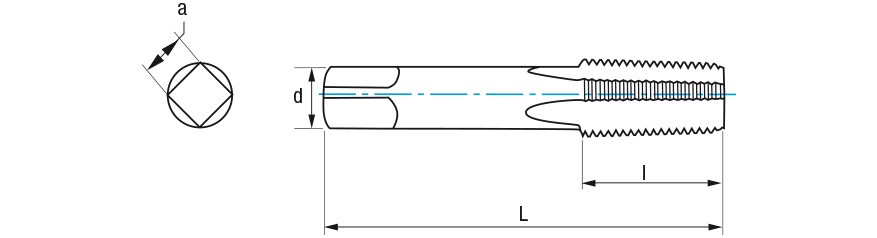

Referencia Tipo Rosca Cuadradillo cuadradillo (pulgadas) Diámetro Mango d mango LOC OAL Hilos Longitud Corte Longitud total Material a Mecanizar Nº Dientes Refrigeración Interior Taladrado previo Uso Agujero
38254 B 1/8 5,5 7/32 7mm 9/32 3/4 2 9/16 28 19mm 65mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 3 0 8.3mm Ciego//Pasante consultar
38255 B 1/4 9 23/64 11mm 7/16 63/64 2 3/4 19 25mm 70mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 0 11mm Ciego//Pasante consultar
38256 B 3/8 9 23/64 12mm 15/32 63/64 2 61/64 19 25mm 75mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 5 0 14.5mm Ciego//Pasante consultar
38257 B 1/2 12 15/32 16mm 5/8 1 7/32 3 5/32 14 31mm 80mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 5 0 18.1mm Ciego//Pasante consultar
38258 B 5/8 14 35/64 18mm 45/64 1 27/64 3 5/32 14 36mm 80mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 5 0 - Ciego//Pasante consultar
76138 B 3/4 17 43/64 20mm 25/32 1 19/64 3 11/32 14 33mm 85mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 5 0 23.5mm Ciego//Pasante consultar
38259 B 7/8 17 43/64 22mm 55/64 1 27/64 3 15/16 14 36mm 100mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 6 0 - Ciego//Pasante consultar
38260 B 1" 21,5 27/32 25mm 63/64 1 1/2 4 21/64 11 38mm 110mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 6 0 29.6mm Ciego//Pasante consultar
