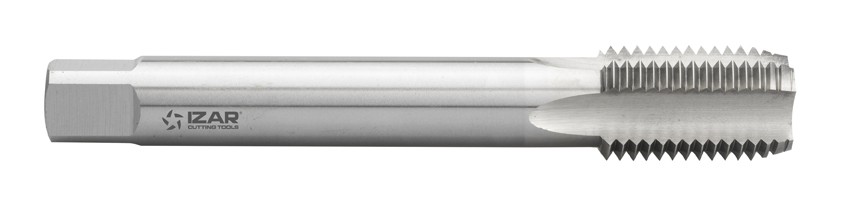

IZAR REF. 3209 MACHO MAQUINA RECTO HSS Co DIN374 (UN)

  1. Macho recto máquina UN. Estándar americano para rosca de paso fijo
  2. Especial agujeros pasantes en aceros construcción/cementación, aceros carbono no aleados, aceros bonificados, cobre, bronce, latón, fundición gris o maleable, aluminio-magnesio aleado con silicio o sin alear
  3. Fabricación en HSS 5% Co, DIN 374 con entrada tipo C de 2-3 hilos.
  4. Tolerancia 2B

Ángulo Despr.: 10º ± 2
DIN: 374
Entrada Macho: C 2-3h
Grupo Materiales Trabajo: Bronce//Aceros <850 N/mm2//Aluminio//Cobre//Latón//Fundición
Hilos: 8
Material específico Trabajo: Aleaciones Al-Mg Si > 10% (<180 HB / <600 N/mm2)
Tipo Macho: Recto
Tipo Trabajo: Agujero Pasante
Tolerancia: 2B
Uso Mano / Máquina: Máquina

K.1 Velocidad Corte (m/min.): 7-10
K.2 Velocidad Corte (m/min.): 4-7
N.1 Velocidad Corte (m/min.): 5-8
N.2 Velocidad Corte (m/min.): 8-12
N.3 Velocidad Corte (m/min.): 15-35
N.4 Velocidad Corte (m/min.): 14-20
N.5 Velocidad Corte (m/min.): 12-15
P.1 Velocidad Corte (m/min.): 6-10

Operación: Roscado
Tipo Herramienta: Machos Máquina

Referencias

Referencia Tipo Rosca Cuadradillo cuadradillo (pulgadas) Diámetro Mango d mango LOC OAL Longitud Corte Longitud total Material a Mecanizar Nº Dientes Refrigeración Interior Uso Agujero
38311 UN 1"1/8 18 45/64 22mm 55/64 1 49/64 7 3/32 45mm 180mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 0 Ciego//Pasante consultar
38312 UN 1"1/4 18 45/64 22mm 55/64 1 49/64 7 3/32 45mm 180mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 0 Ciego//Pasante consultar
38313 UN 1"3/8 22 55/64 28mm 1 7/64 2 13/64 7 7/8 56mm 200mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 0 Ciego//Pasante consultar
38314 UN 1"1/2 24 55/64 32mm 1 7/64 2 13/64 7 7/8 60mm 200mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 5 0 Ciego//Pasante consultar
38315 UN 1"5/8 24 55/64 32mm 1 7/64 2 13/64 7 7/8 60mm 200mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 5 0 Ciego//Pasante consultar
38316 UN 1"3/4 29 55/64 36mm 1 7/64 2 13/64 7 7/8 50mm 200mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 5 0 Ciego//Pasante consultar
38317 UN 2" 32 1 17/64 40mm 1 37/64 1 31/32 8 55/64 50mm 225mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 5 0 Ciego//Pasante consultar
