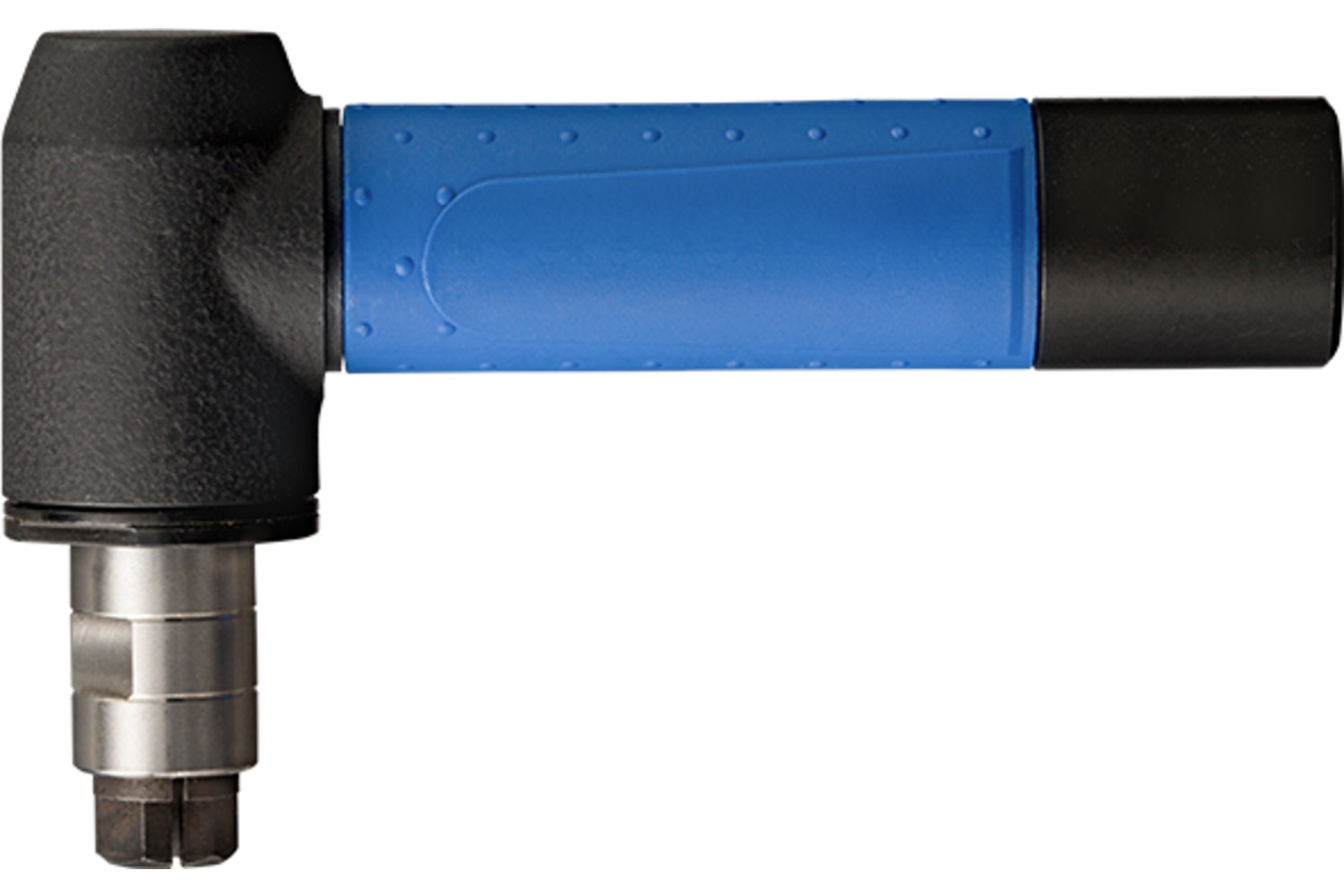

Empuñadura angular WHA 4 90° G16 con pinzas de 6 mm, máx. 20.000 r.p.m.
Descripción
Empuñadura angular en ejecución de 90° con pinza de 6 mm y acoplamiento deslizante G16/, Ø 16 mm, adecuada para BW 4 DIN 10/16, BW 4 DIN 10/16 oHA, BW 6 DIN 10/16, BW 6 DIN 10/16 oHA. Llaves de fijación, una de cada, EM SW 11 mm, EM SW 14 mm y EM SW 14 mm, 1 pinza.
Datos técnicos
Acoplamiento en la parte de la empuñadura, Ø unid. métrica: 16 mm
Altura: 67 mm
Ancho, unid. métrica: 27 mm
Empuñadura, acoplamiento G: 16
Empuñadura, Ø acoplamiento [mm]: 16
Grupo de pinzas: 6
Incl. pinzas Ø [mm]: 6
Longitud, unid. métrica: 120 mm
PFERD Tipo: WHA 4 90° G16
Peso neto: 0.304 kg
Relación de transmisión: 1,8:1
r.p.m., máx.: 20000 RPM
ø exterior, unid. métrica: 70 mm
Referencias
| Referencia | Acoplamiento en la parte de la empuñadura, Ø unid. métrica | Altura | Ancho, unid. métrica | Empuñadura, acoplamiento G | Empuñadura, Ø acoplamiento [mm] | Grupo de pinzas | Incl. pinzas Ø [mm] | Longitud, unid. métrica | PFERD Tipo | Peso neto | Relación de transmisión | r.p.m., máx. | ø exterior, unid. métrica | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 86300121 | 16 mm | 67 mm | 27 mm | 16 | 16 | 6 | 6 | 120 mm | WHA 4 90° G16 | 0.304 kg | 1,8:1 | 20000 RPM | 70 mm | consultar |
