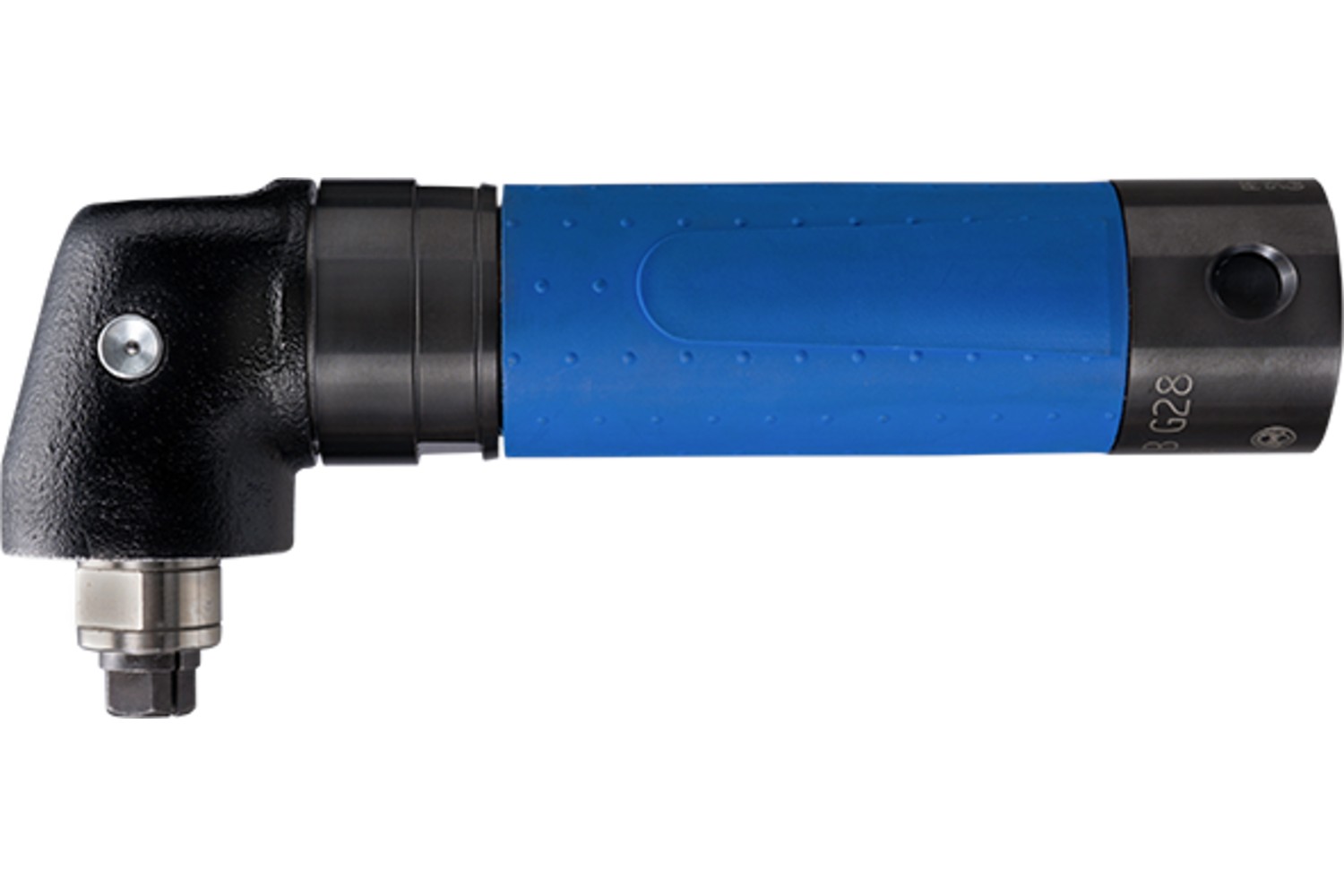

Pferd Empuñadura angular WHA 10 90° G28 con pinzas de 6 mm, máx. 17.100 r.p.m.

Descripción
Empuñadura angular en ejecución de 90° con pinza de 6 mm y acoplamiento deslizante G28/, Ø 28 mm, adecuada para BW 10 SE 11 DIN 10/G28, BW 10 SE 11 DIN 10/G28 2 m, BW 10 SE 11 DIN 15/G28, BW 10 SE 11 DIN 10/G28 oHA, BW 10 SE 11 DIN 10/G28 oHA 2 m y BW 10 SE 11 DIN 15/G28 oHA. Llaves de fijación, una de cada, EM SW 11 mm, EM SW 14 mm y EM SW 14 mm, 1 pinza.

Datos técnicos
Acoplamiento en la parte de la empuñadura, Ø unid. métrica: 28 mm
Altura: 67 mm
Ancho, unid. métrica: 38 mm
Empuñadura, acoplamiento G: 28
Empuñadura, Ø acoplamiento [mm]: 28
Grupo de pinzas: 6
Incl. pinzas Ø [mm]: 6
Longitud, unid. métrica: 165 mm
PFERD Tipo: WHA 10 90° G28
Peso neto: 0.64 kg
Relación de transmisión: 1:1
r.p.m., máx.: 17100 RPM
ø exterior, unid. métrica: 67 mm

Referencias

Referencia Acoplamiento en la parte de la empuñadura, Ø unid. métrica Altura Ancho, unid. métrica Empuñadura, acoplamiento G Empuñadura, Ø acoplamiento [mm] Grupo de pinzas Incl. pinzas Ø [mm] Longitud, unid. métrica PFERD Tipo Peso neto Relación de transmisión r.p.m., máx. ø exterior, unid. métrica
86300123 28 mm 67 mm 38 mm 28 28 6 6 165 mm WHA 10 90° G28 0.64 kg 1:1 17100 RPM 67 mm consultar
