> Productos > IZAR PROFESIONAL > Metal > Machos > REF. 3026 JUEGO 2-MACHOS MANO HSS DIN5157 (GAS-BSP)

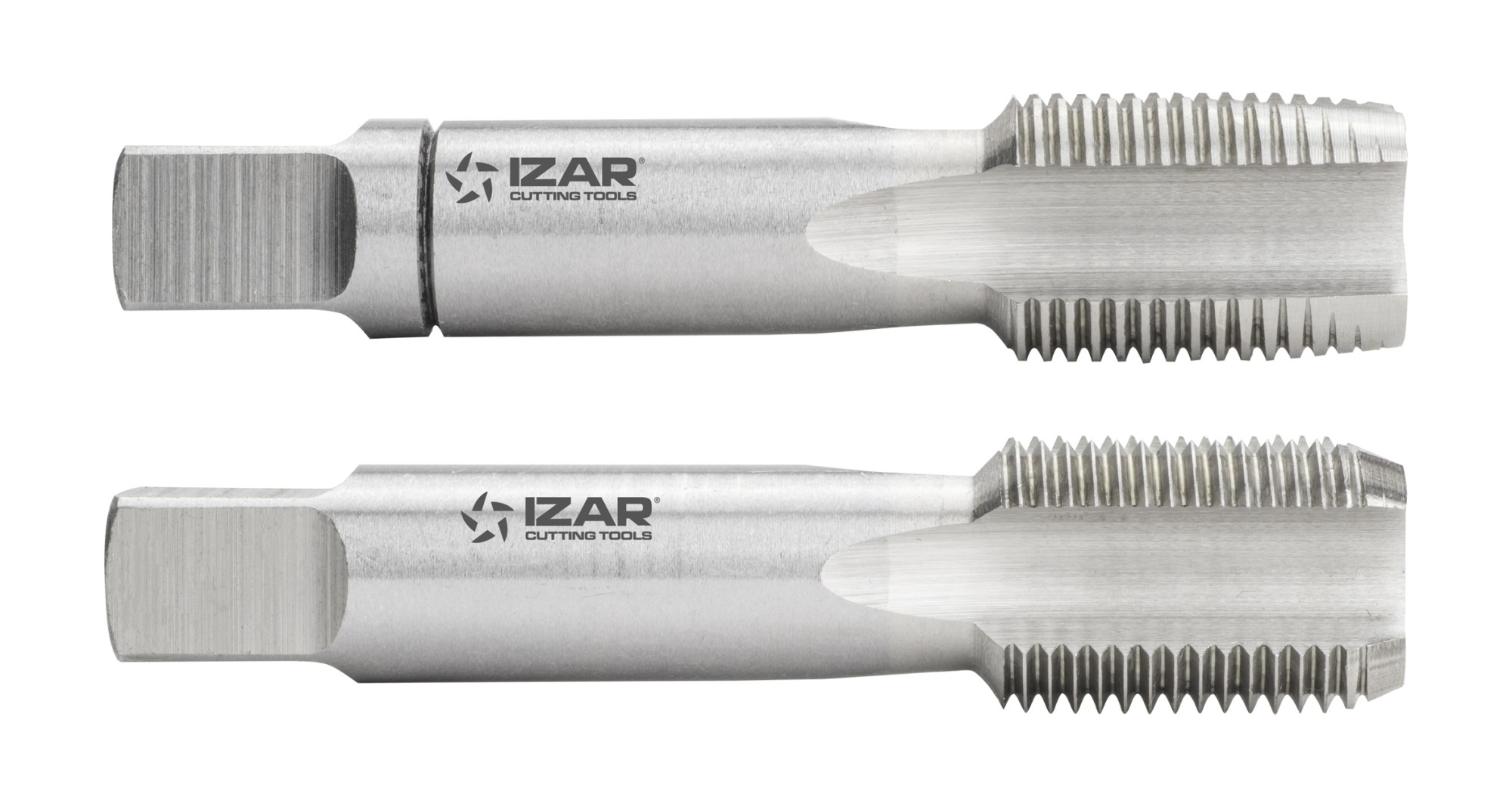

IZAR REF. 3026 JUEGO 2-MACHOS MANO HSS DIN5157 (GAS-BSP)

  1. Juego de 2 machos Gas (BSP) de mano: Nº1 Desbaste + Nº3 Acabado (Ref. 3016)
  2. Especial agujeros pasantes en aceros construcción/cementación, aceros carbono no aleados, aceros bonificados, cobre, bronce, latón viruta corta, fundición gris o maleable, aluminio-magnesio aleado con silicio o sin alear
  3. Fabricación en HSS.
  4. DIN 5157 con entrada tipo C de 2-3 hilos y B 4-5 hilos.

Ángulo Despr.: 10º ± 2
Grupo Materiales Trabajo: Aceros//Cobre-Bronce-Latón//Fundición
Material específico Trabajo: Aceros <850 N/mm2//Al-Mg no aleado (<100 HB / <350 N/mm2)//Aleaciones Al-Mg Si > 10% (<180 HB / <600 N/mm2)//Aleaciones Al-Mg Si < 10% (<180 HB / <600 N/mm2)//Cobre-Bronce-Latón viruta corta (<200 HB / <700 N/mm2)//Fundición (200-300 HB / 700-1000 N/mm2)//Fundición (<200 HB / <700 N/mm2)
Tipo Macho: Recto
Tipo Trabajo: Agujero Ciego/Pasante
Uso Mano / Máquina: Mano

Operación: Roscado
Recubrimiento: Sin recubrimiento
Tipo Herramienta: Machos Mano

Referencias

Referencia Tipo Norma Entrada Macho x Tipo Rosca Cuadradillo Diámetro Mango Hilos Longitud Corte Longitud total Material a Mecanizar Nº Dientes Taladrado previo Uso Agujero
62510 DIN C 2-3h x G 1/8 5.5 7mm 28 20mm 63mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 8.8mm Ciego//Pasante consultar
62504 DIN C 2-3h x G 1/4 9 11mm 19 22mm 70mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 11.8mm Ciego//Pasante consultar
62516 DIN C 2-3h x G 3/8 9 12mm 19 22mm 70mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 15.25mm Ciego//Pasante consultar
62498 DIN C 2-3h x G 1/2 12 16mm 14 22mm 80mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 19mm Ciego//Pasante consultar
62522 DIN C 2-3h x G 5/8 14,5 18mm 14 22mm 80mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 21mm Ciego//Pasante consultar
62513 DIN C 2-3h x G 3/4 16 20mm 14 22mm 90mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 24.5mm Ciego//Pasante consultar
62525 DIN C 2-3h x G 7/8 18 22mm 14 22mm 90mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 28.25mm Ciego//Pasante consultar
62528 DIN C 2-3h x G 1'' 20 25mm 11 25mm 100mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 30.75mm Ciego//Pasante consultar
76195 DIN C 2-3h x G 1"1/8 22 28mm 11 40mm 125mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 35.5mm Ciego//Pasante consultar
76203 DIN C 2-3h x G 1"1/4 24 32mm 11 40mm 125mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 39.5mm Ciego//Pasante consultar
76211 DIN C 2-3h x G 1"3/8 29 36mm 11 40mm 125mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 42mm Ciego//Pasante consultar
74823 DIN C 2-3h x G 1"1/2 29 36mm 11 40mm 140mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 6 45.2mm Ciego//Pasante consultar
76225 DIN C 2-3h x G 1"3/4 32 40mm 11 40mm 140mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 6 51.4mm Ciego//Pasante consultar
76231 DIN C 2-3h x G 2" 35 45mm 11 40mm 160mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 8 57.2mm Ciego//Pasante consultar
26780 ISO B 3 x 5-5h / C 2-3h x G 1/8 6,3 8mm 28 15mm 59mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 8.8mm Ciego//Pasante consultar
26789 ISO B 3 x 5-5h / C 2-3h x G 1/4 8 10mm 19 19mm 67mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 11.8mm Ciego//Pasante consultar
26814 ISO B 3 x 5-5h / C 2-3h x G 3/8 10 12.5mm 19 21mm 75mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 15.25mm Ciego//Pasante consultar
26830 ISO B 3 x 5-5h / C 2-3h x G 1/2 12,5 16mm 14 26mm 87mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 19mm Ciego//Pasante consultar
26845 ISO B 3 x 5-5h / C 2-3h x G 5/8 14 18mm 14 26mm 91mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 21mm Ciego//Pasante consultar
26852 ISO B 3 x 5-5h / C 2-3h x G 3/4 16 20mm 14 28mm 96mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 4 24.5mm Ciego//Pasante consultar
26857 ISO B 3 x 5-5h / C 2-3h x G 7/8 18 22.4mm 14 29mm 102mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 6 28.25mm Ciego//Pasante consultar
26860 ISO B 3 x 5-5h / C 2-3h x G 1'' 20 25mm 11 33mm 109mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 6 30.75mm Ciego//Pasante consultar
26891 ISO B 3 x 5-5h / C 2-3h x G 1"1/8 22,4 28mm 11 34mm 116mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 6 35.5mm Ciego//Pasante consultar
26950 ISO B 3 x 5-5h / C 2-3h x G 1"1/4 25 31.5mm 11 36mm 119mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 6 39.5mm Ciego//Pasante consultar
26954 ISO B 3 x 5-5h / C 2-3h x G 1"3/8 25 31.5mm 11 36mm 120mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 6 42mm Ciego//Pasante consultar
26973 ISO B 3 x 5-5h / C 2-3h x G 1"1/2 28 35.5mm 11 37mm 125mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 6 45.2mm Ciego//Pasante consultar
26988 ISO B 3 x 5-5h / C 2-3h x G 1"3/4 28 35.5mm 11 39mm 132mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 6 51.4mm Ciego//Pasante consultar
27002 ISO B 3 x 5-5h / C 2-3h x G 2" 31,5 40mm 11 41mm 140mm K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm² 6 57.2mm Ciego//Pasante consultar
