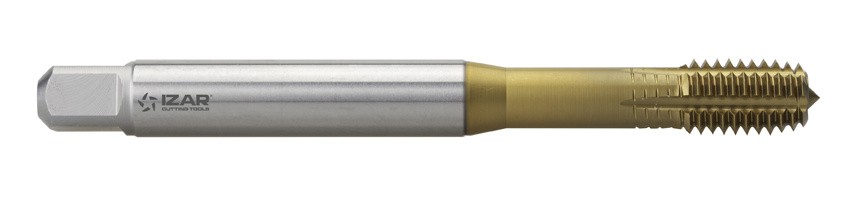

IZAR REF. 3141 MACHO MAQUINA HSS Co DIN371/376 (UNC/UNF) LAMINACION INOX / MAT. DUROS ALTO RENDIMIENTO

  1. Especial Laminación en inoxidable y materiales duros
  2. Agujeros ciegos/pasantes en aceros construcción/cementación, aceros carbono no aleados, aceros bonificados, aceros aleados y tratados, inoxidable austenítico, ferrítico y martensítico, cobre, bronce, latón, aluminio-magnesio aleado con silicio o sin alear
  3. Fabricación en Polvo Metalúrgico Sinterizado (PMX) y Recubrimiento de Nitruro de Titanio (TIN), DIN 371/376 con entrada tipo C de 2-3 hilos

Entrada Macho: C 2-3h
Grupo Materiales Trabajo: Aceros//Aluminio//Cobre-Bronce-Latón//INOX Ferríticos-Martensíticos
Material específico Trabajo: Aceros aleados (<300 HB / <1000 N/mm2)//Aceros aleados tratados / bonificados (300-400 HB / 1000-1300 N/mm2)//Aceros construcción / carbono (<250 HB / <850 N/mm2)//Al-Mg no aleado (<100 HB / <350 N/mm2)//Aleaciones Al-Mg Si > 10% (<180 HB / <600 N/mm2)//Aleaciones Al-Mg Si < 10% (<180 HB / <600 N/mm2)//Cobre-Bronce-Latón viruta corta (<200 HB / <700 N/mm2)//Cobre-Bronce-Latón viruta larga (<200 HB / <700 N/mm2)//INOX ferrítico / martensítico (<320 HB / <11000 N/mm2)
Tipo Macho: Laminación
Tipo Trabajo: Agujero Ciego/Pasante
Tolerancia: 2BX
Uso Mano / Máquina: Máquina
Nº Dientes: 1

M Velocidad Corte (m/min.): 10-25
N.1 Velocidad Corte (m/min.): 20-40
N.2 Velocidad Corte (m/min.): 20-40
N.3 Velocidad Corte (m/min.): 20-40
N.4 Velocidad Corte (m/min.): 20-40
N.5 Velocidad Corte (m/min.): 20-40
P.1 Velocidad Corte (m/min.): 10-30
P.2 Velocidad Corte (m/min.): 10-30
P.3 Velocidad Corte (m/min.): 8-15
P.5 Velocidad Corte (m/min.): 10-25

Operación: Roscado
Recubrimiento: TIALN-TIN
Tipo Herramienta: Machos Máquina

Referencias

Referencia Tipo Rosca Cuadradillo cuadradillo (pulgadas) Diámetro Mango DIN d mango LOC OAL Hilos Longitud Corte Longitud total Material a Mecanizar Taladrado previo Uso Agujero
10812 UNC Nº5 2,7 7/64 3.5mm 371 9/64 9/32 2 13/64 40 7mm 56mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 2.9mm Ciego//Pasante consultar
10818 UNC Nº6 3 1/8 4mm 371 5/32 15/64 2 13/64 32 6mm 56mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 3.15mm Ciego//Pasante consultar
10821 UNC Nº8 3,4 9/64 4.5mm 371 11/64 9/32 2 31/64 32 7mm 63mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 3.8mm Ciego//Pasante consultar
10824 UNC Nº10 4,9 3/16 6mm 371 15/64 5/16 2 3/4 24 8mm 70mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 4.35mm Ciego//Pasante consultar
10828 UNC Nº12 4,9 3/16 6mm 371 15/64 25/64 3 5/32 20 10mm 80mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 5mm Ciego//Pasante consultar
10829 UNC 1/4 5,5 7/32 7mm 371 9/32 33/64 3 5/32 20 13mm 80mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 5.75mm Ciego//Pasante consultar
10830 UNC 5/16 6,2 - 8mm 371 5/16 33/64 3 35/64 18 13mm 90mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 7.3mm Ciego//Pasante consultar
10848 UNC 3/8 8 5/16 10mm 371 25/64 19/32 3 15/16 16 15mm 100mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 8.8mm Ciego//Pasante consultar
10850 UNC 7/16 6,2 1/4 8mm 376 5/16 19/32 3 15/16 14 15mm 100mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 9.4mm Ciego//Pasante consultar
10851 UNC 1/2 7 9/32 9mm 376 23/64 45/64 4 21/64 13 18mm 110mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 10.75mm Ciego//Pasante consultar
10860 UNC 5/8 9 23/64 12mm 376 15/32 25/32 4 21/64 11 20mm 110mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 13.5mm Ciego//Pasante consultar
10861 UNF Nº5 2,7 7/64 3.5mm 371 9/64 9/32 2 13/64 44 7mm 56mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 2.92mm Ciego//Pasante consultar
10863 UNF Nº6 3 1/8 4mm 371 5/32 15/64 2 13/64 40 6mm 56mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 3.22mm Ciego//Pasante consultar
10864 UNF Nº8 3,4 9/64 4.5mm 371 11/64 9/32 2 31/64 36 7mm 63mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 3.85mm Ciego//Pasante consultar
10866 UNF Nº10 4,9 3/16 6mm 371 15/64 5/16 2 3/4 32 8mm 70mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 4.45mm Ciego//Pasante consultar
10873 UNF Nº12 4,9 3/16 6mm 371 15/64 25/64 3 5/32 28 10mm 80mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 5.1mm Ciego//Pasante consultar
10887 UNF 1/4 4,9 3/16 6mm 371 15/64 25/64 3 5/32 28 10mm 80mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 5.95mm Ciego//Pasante consultar
10888 UNF 5/16 6,2 1/4 8mm 371 5/16 33/64 3 35/64 24 13mm 90mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 7.45mm Ciego//Pasante consultar
10891 UNF 3/8 8 - 10mm 371 25/64 19/32 3 15/16 24 15mm 100mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 9.05mm Ciego//Pasante consultar
10892 UNF 7/16 6,2 1/4 8mm 376 5/16 19/32 3 15/16 20 15mm 100mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 10.55mm Ciego//Pasante consultar
10893 UNF 1/2 7 9/32 9mm 376 23/64 19/32 4 21/64 20 15mm 110mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 12.15mm Ciego//Pasante consultar
10896 UNF 5/8 9 23/64 12mm 376 15/32 19/32 4 21/64 18 15mm 110mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 15.25mm Ciego//Pasante consultar
10905 UNF 3/4 11 7/16 14mm 376 35/64 43/64 4 23/32 16 17mm 120mm M - Inox Austeníticos <850 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²//P.2 - Aceros Aleados <1000 N/mm²//P.3 - Aceros 1000 - 1300 N/mm²//P.5 - Inox Ferríticos-Martensíticos <1100 N/mm² 18.35mm Ciego//Pasante consultar
