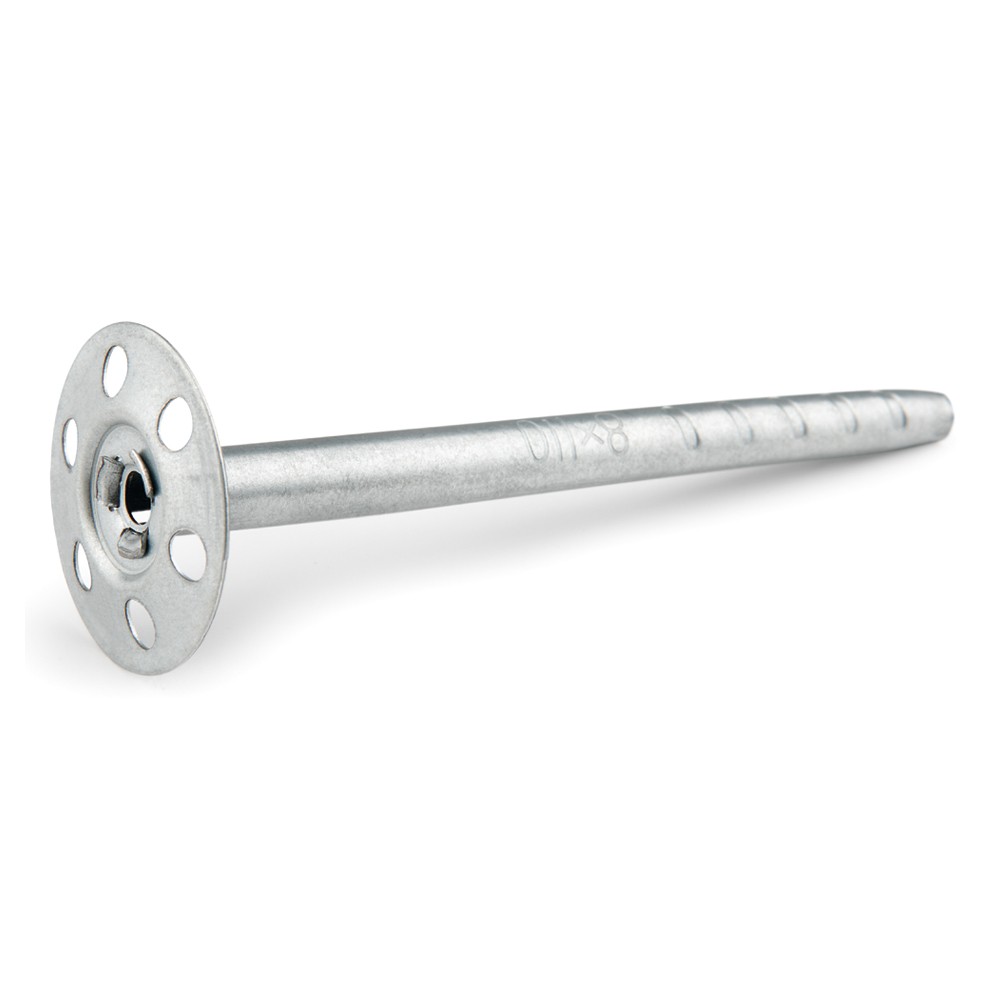

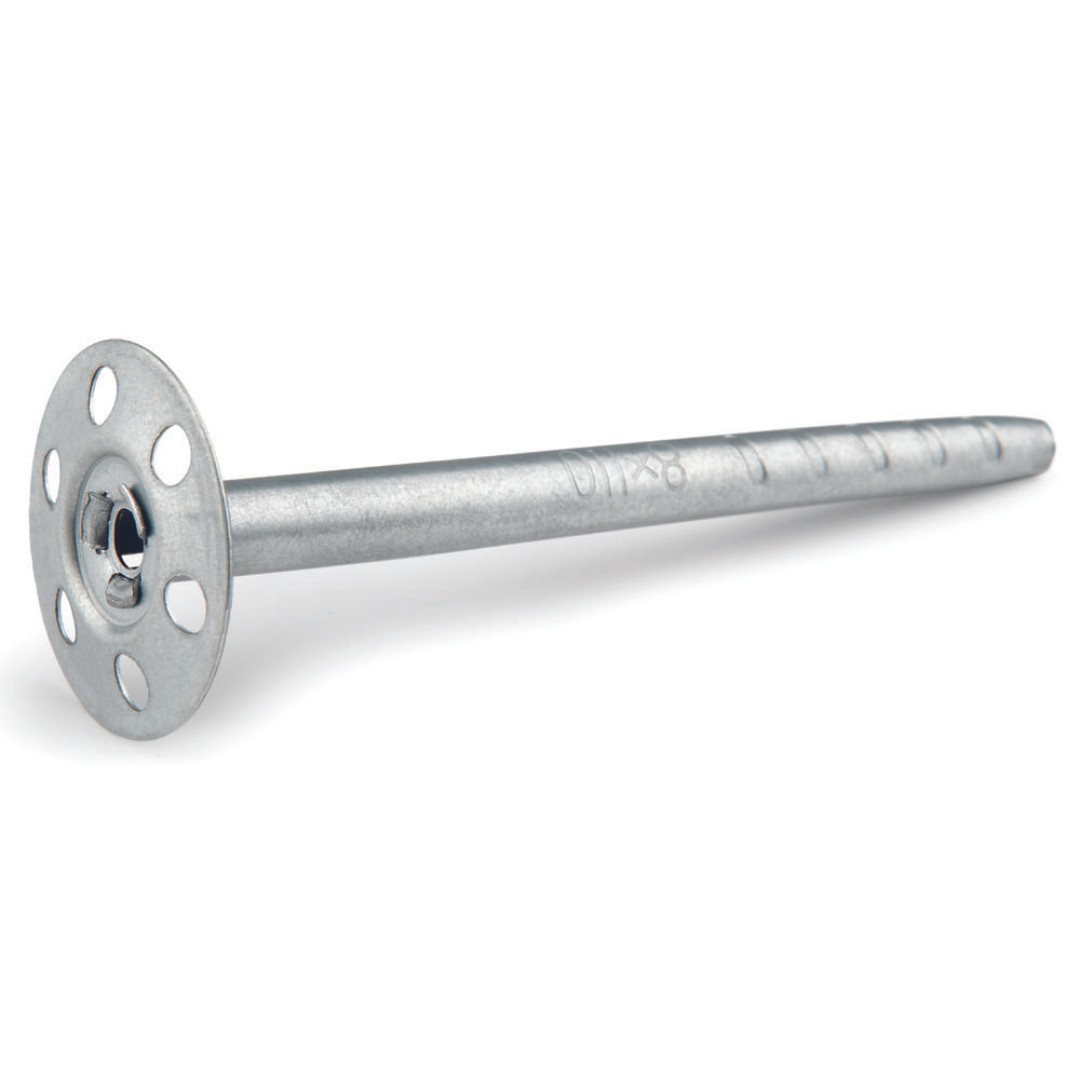

INDEX® A Perfect Fixing AIS-M [CP] Taco metálico de fijación de paneles aislantes

Material/Recubrimiento: Zincado
Tipo de Carga: Cargas bajas
Material de Uso Principal: Hormigón

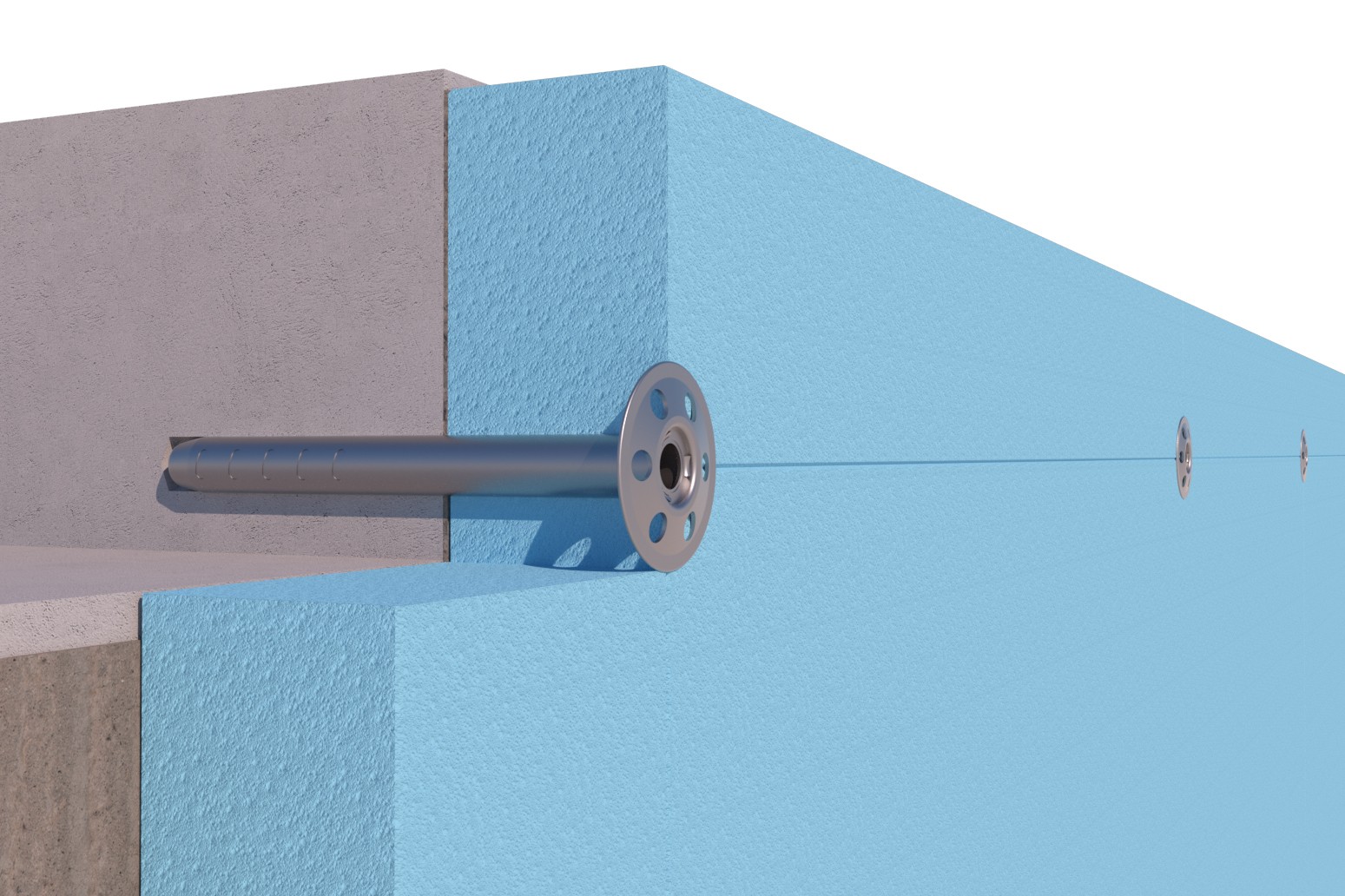

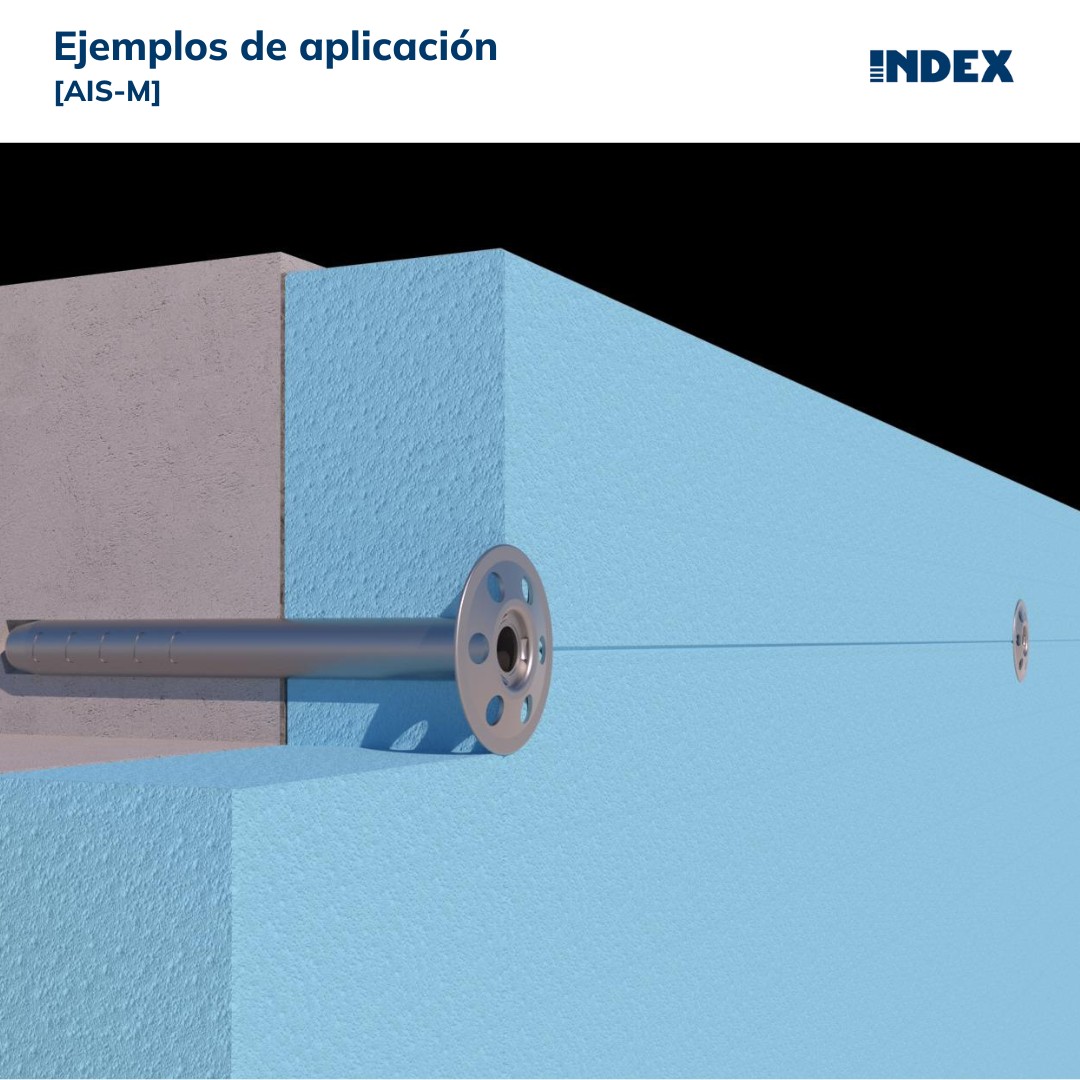

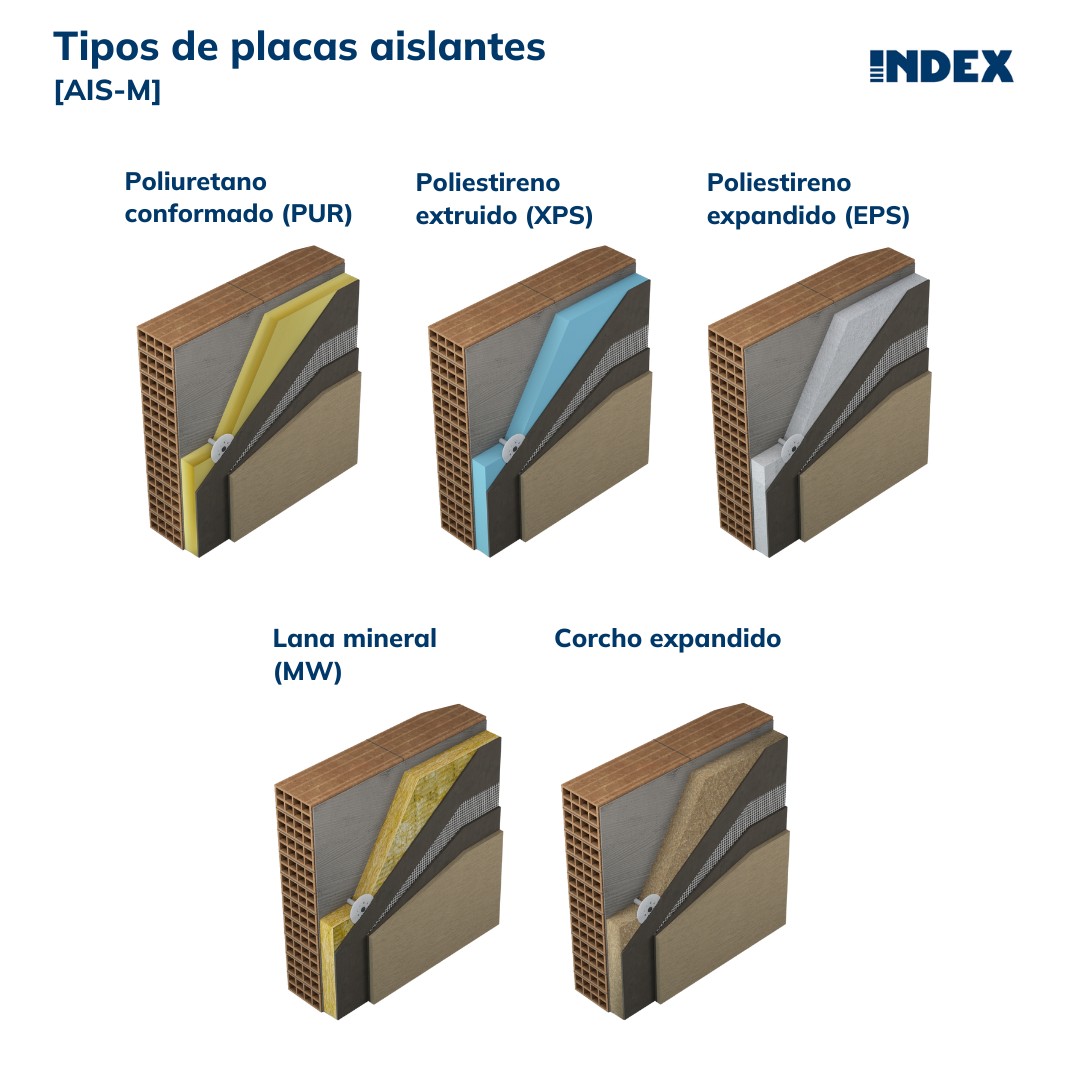

Sector de aplicación: Fachadas ventiladas y aislamiento exterior (SATE)

Referencias

Referencia Medida L Prof. mín. Anclaje Prof. mín. de taladro Diámetro (mm) Ø Broca Espesor mín. material base Espesor máx. a fijar Distancia min. entre ejes "B" Distancia min. al borde "A" M (”) M x L Extracción hormigón no-fisurado Extracción hormigón fisurado
AISM08090 Ø8 x 90 90 40 50 35 8 100 50 100 100 8 8 x 90 10 10 consultar
AISM08110 Ø8 x 110 110 40 50 35 8 100 70 100 100 8 8 x 110 10 10 consultar
AISM08120 Ø8 x 120 120 40 50 35 8 100 80 100 100 8 8 x 120 10 10 consultar
AISM08140 Ø8 x 140 140 40 50 35 8 100 100 100 100 8 8 x 140 10 10 consultar
AISM08170 Ø8 x 170 170 40 50 35 8 100 130 100 100 8 8 x 170 10 10 consultar
AISM08200 Ø8 x 200 200 40 50 35 8 100 160 100 100 8 8 x 200 10 10 consultar
AISM08250 Ø8 x 250 250 40 50 35 8 100 210 100 100 8 8 x 250 10 10 consultar
AISM08300 Ø8 x 300 300 40 50 35 8 100 260 100 100 8 8 x 300 10 10 consultar


Vídeos

AIS-M | Taco metálico de fijación de paneles aislantes





Descargas y enlaces

Documentos PDF

FT_SATE_es_rev5 Plano Neutro para AISM

Enlaces

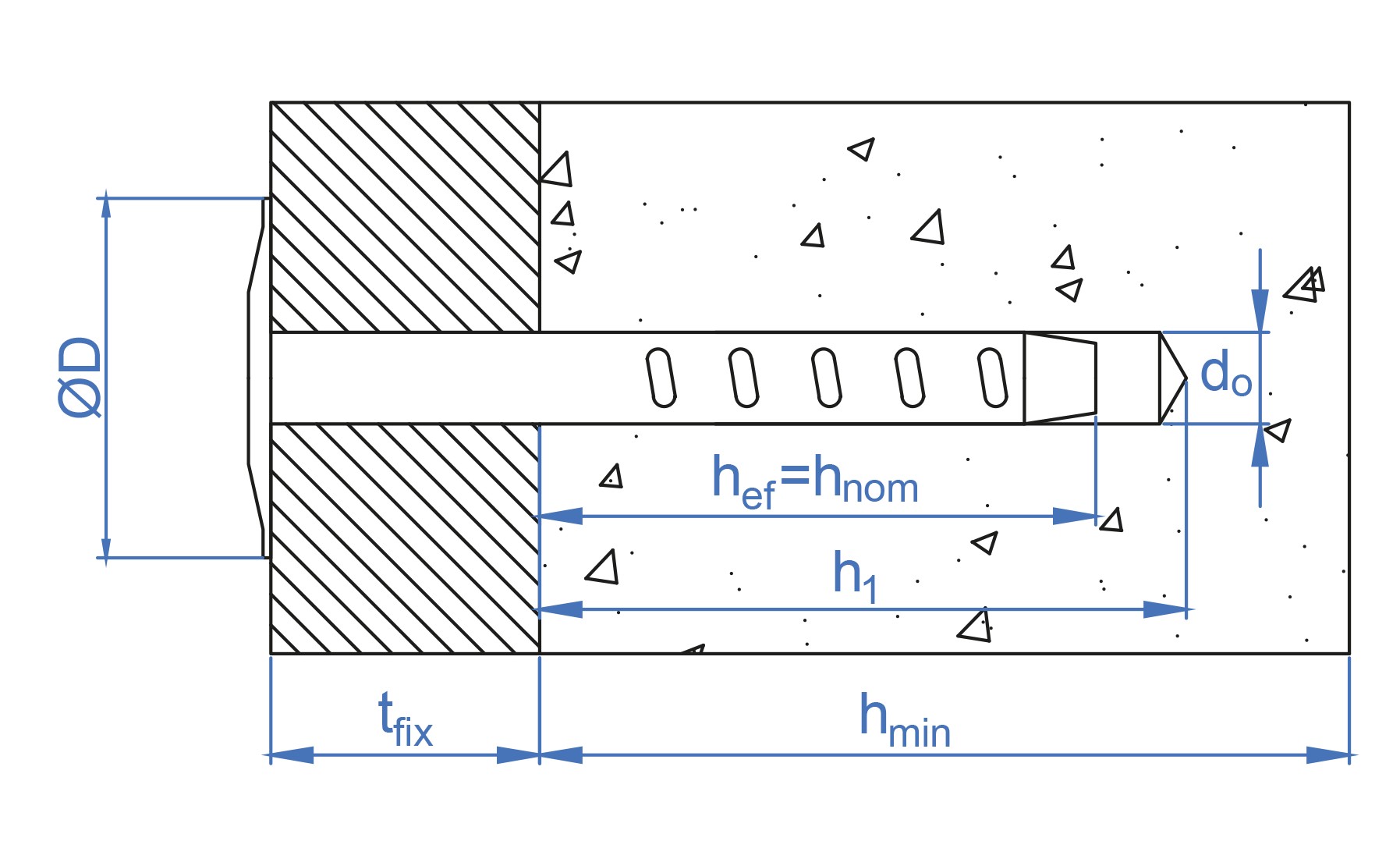

Plano Acotado para AISM
