> Productos > Catálogo Industrial. INDEX®‎ A Perfect Fixing > Anclajes > Accesorios para cable y cadena > [EV-M] Cáncamo macho D-580 > EV-M [CP] Cáncamo macho D-580. Zincado
Anterior Siguiente

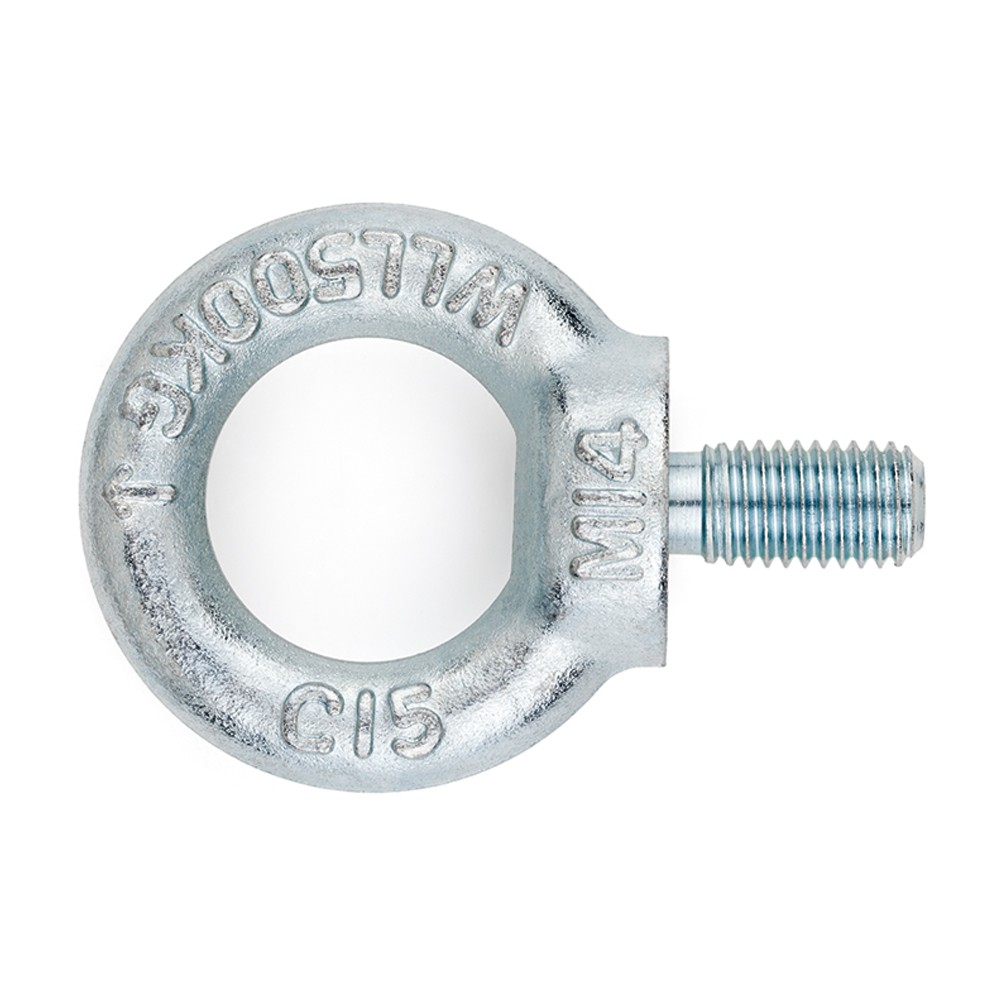

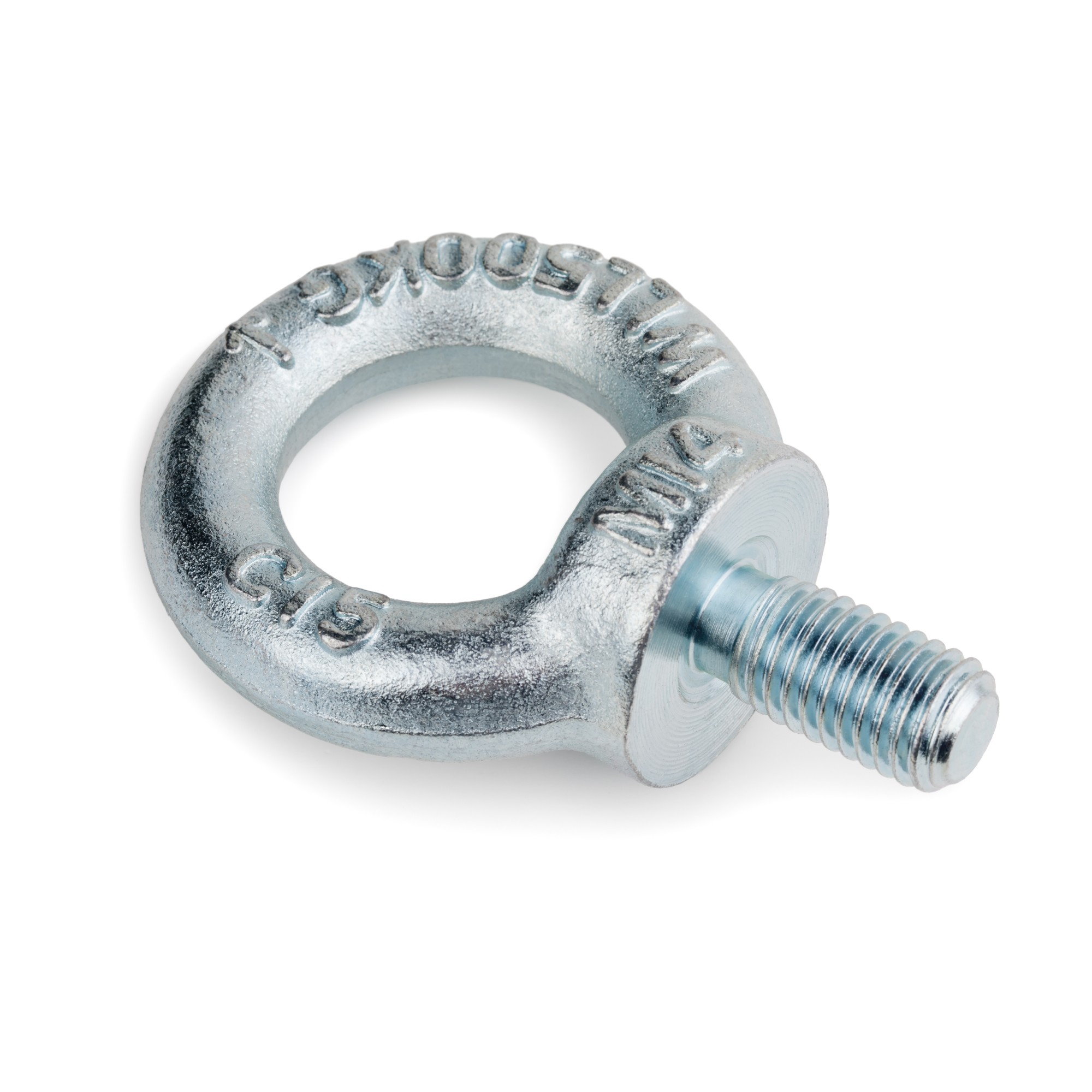

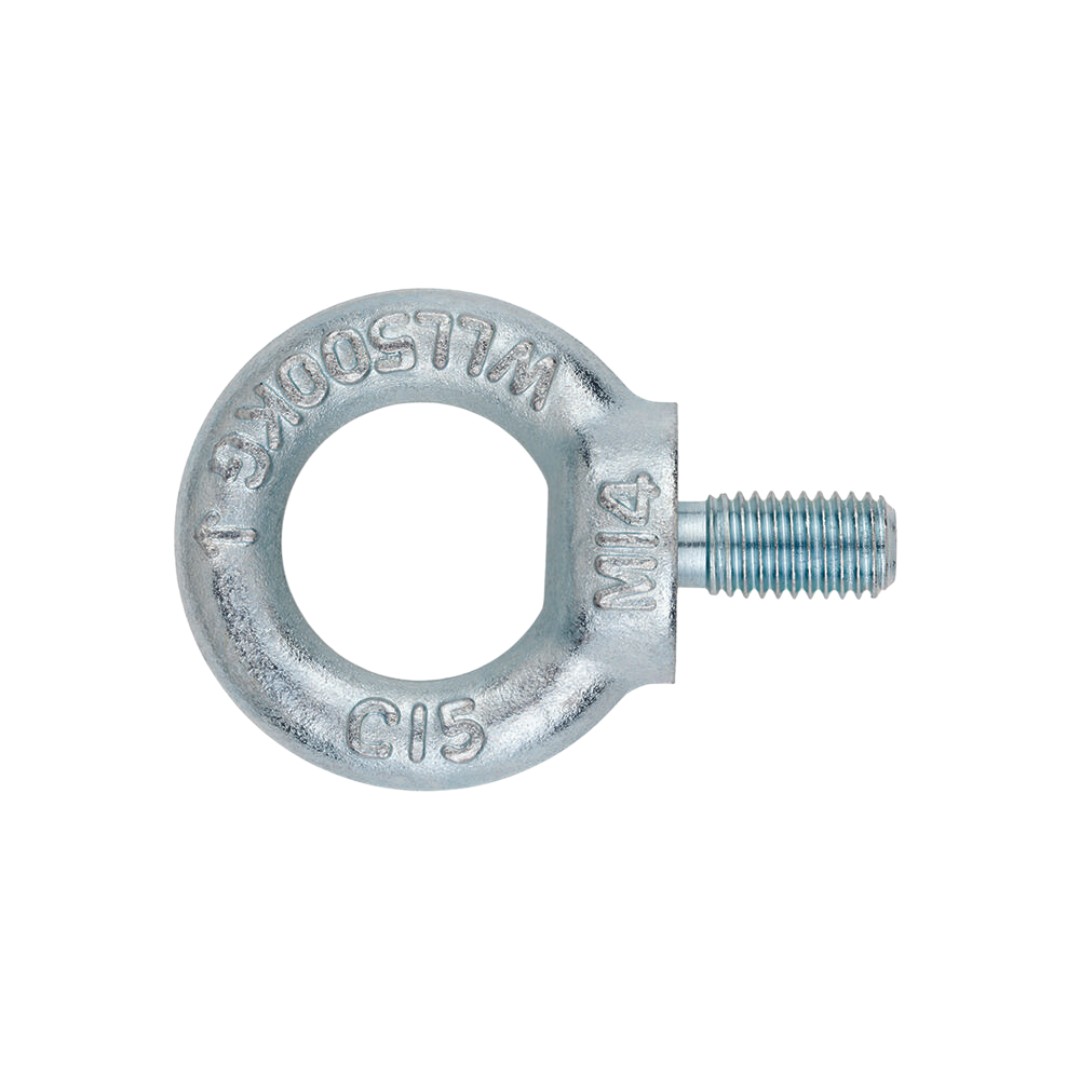

INDEX® A Perfect Fixing EV-M [CP] Cáncamo macho D-580. Zincado

Material/Recubrimiento: Zincado

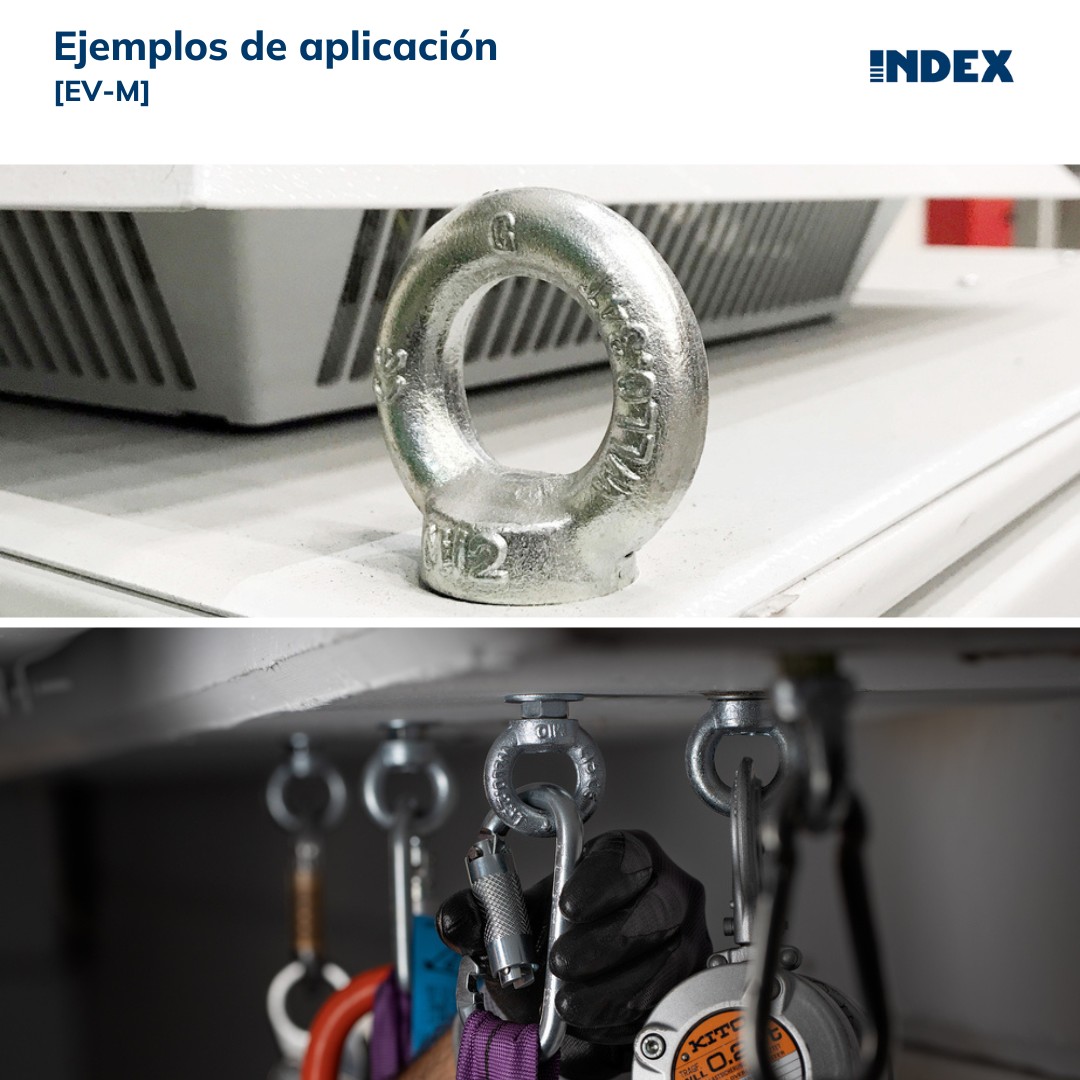

Sector de aplicación: Naval, Náutico

Referencias

Referencia Medida L1 Diámetro (mm) Ø Ojo H1 H3 M (”) M x L
EVM06 M6 (Ø20) 36 20 20 36 13 M6 M6(20) consultar
EVM08 M8 (Ø20) 36 20 20 36 13 M8 M8(20) consultar
EVM10 M10 (Ø25) 45 25 25 45 17 M10 M10(25) consultar
EVM12 M12 (Ø30) 54 30 30 53 20,5 M12 M12(30) consultar
EVM14 M14 (Ø30) 63 30 30 62 27 M14 M14(30) consultar
EVM16 M16 (Ø35) 63 35 35 62 27 M16 M16(35) consultar
EVM18 M18 (Ø35) 72 35 35 71 30 M18 M18(35) consultar
EVM20 M20 (Ø40) 72 40 40 71 30 M20 M20(40) consultar
EVM22 M22 (Ø40) 90 40 40 90 36 M22 M22(40) consultar
EVM24 M24 (Ø50) 90 50 50 90 36 M24 M24(50) consultar
EVM27 M27 (Ø45) 90 45 45 90 - M27 M27(45) consultar
EVM30 M30 (Ø60) 108 60 60 109 45 M30 M30(60) consultar
EVM33 M33 (Ø60) 108 60 60 109 - M33 M33(60) consultar
EVM36 M36 (Ø70) 126 70 70 128 54 M36 M36(70) consultar
EVM42 M42(Ø80) 144 80 80 147 63 M42 M42(80) consultar
EVM48 M48 (Ø90) 166 90 90 168 68 M48 M48(90) consultar




Descargas y enlaces

Documentos PDF

FT_CYC_es_rev7 Plano Neutro para EV-M
