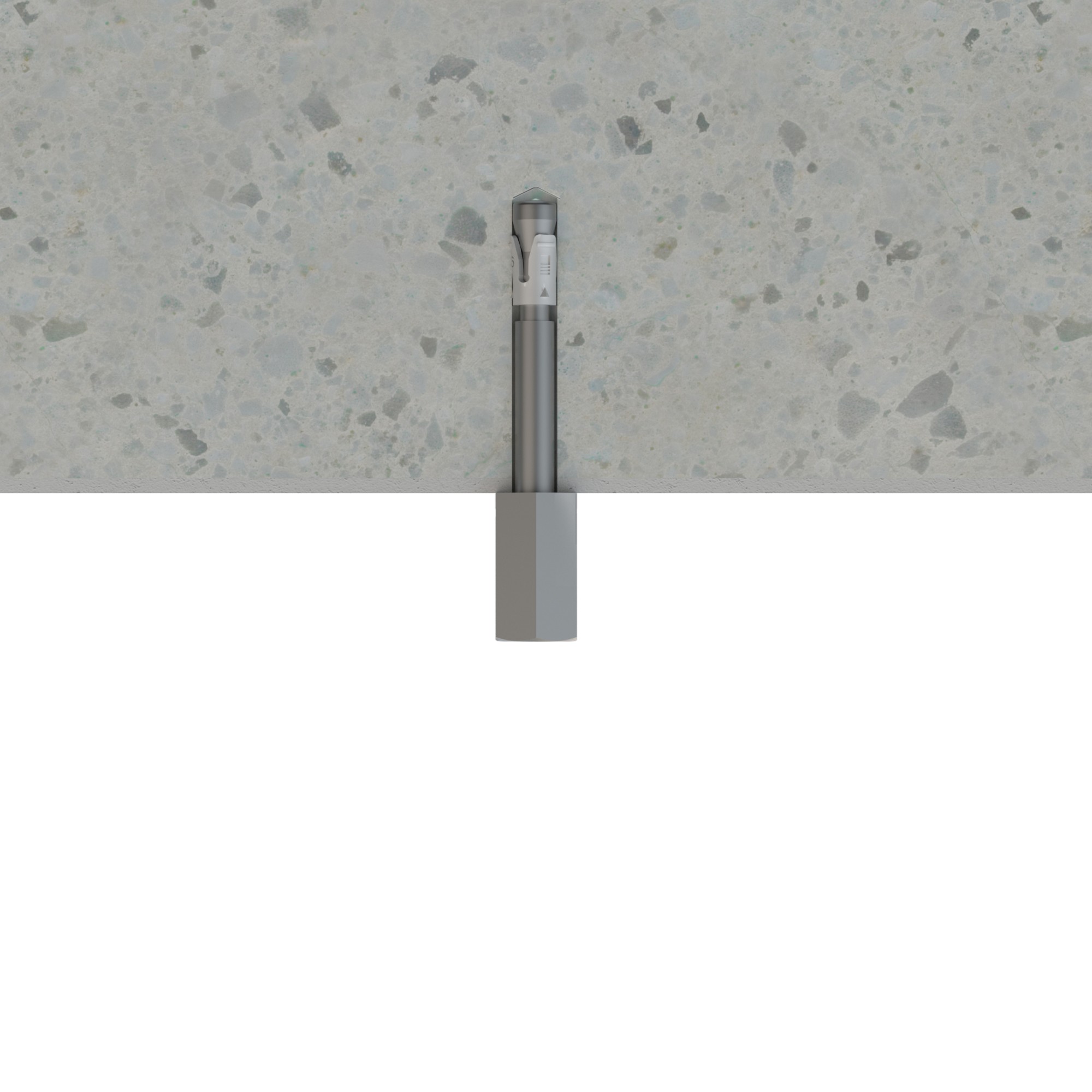

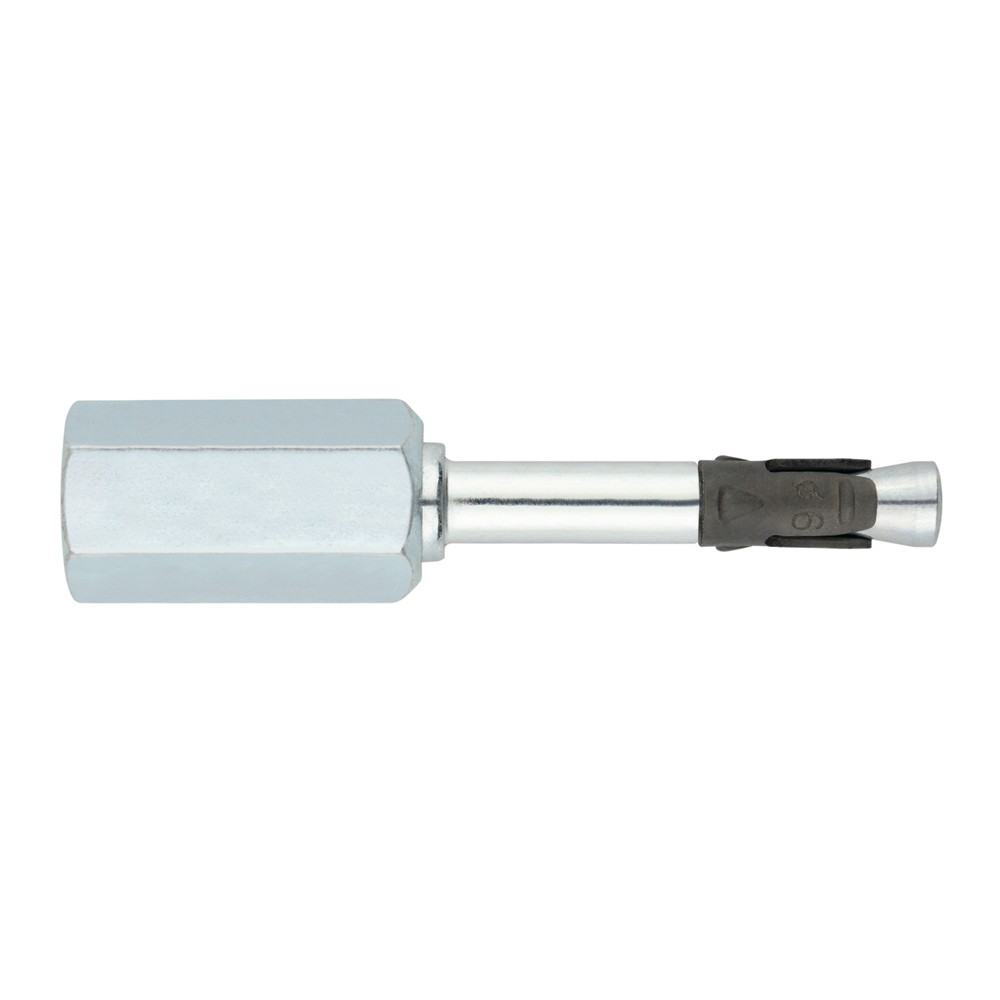

INDEX® A Perfect Fixing NA-F [CP] Anclaje metálico de impacto para aplicaciones no estructurales en hormigón. Homologado ETE. Rosca hembra. Eje zincado. Clip ATLANTIS C3-L

Material/Recubrimiento: Zincado
Tipo de Carga: Cargas bajas

Referencias

Referencia Medida L Prof. mín. Anclaje Prof. mín. de taladro Profundidad efectiva Llave de instalación Par de apriete (Nm) Ø Broca Ø Elemento a fijar Espesor mín. material base Espesor máx. a fijar Diámetro exterior chapa Distancia min. entre ejes "B" Distancia min. al borde "A" M (”)
NAF65810 Ø6 x 58 (M8+M10) 58 35 40 30 13 -- 6 -- 80 -- 0 90 65 M8+M10 consultar
NAF66310 Ø6 x 63 (M8+M10) 63 35 40 30 13 -- 6 -- 80 -- 0 90 65 M8+M10 consultar




Descargas y enlaces

Documentos PDF

FT_NA_es_rev0 Plano Neutro para NA-F Declaración de Prestaciones CE para NA ETA_NA_es_rev1

Enlaces

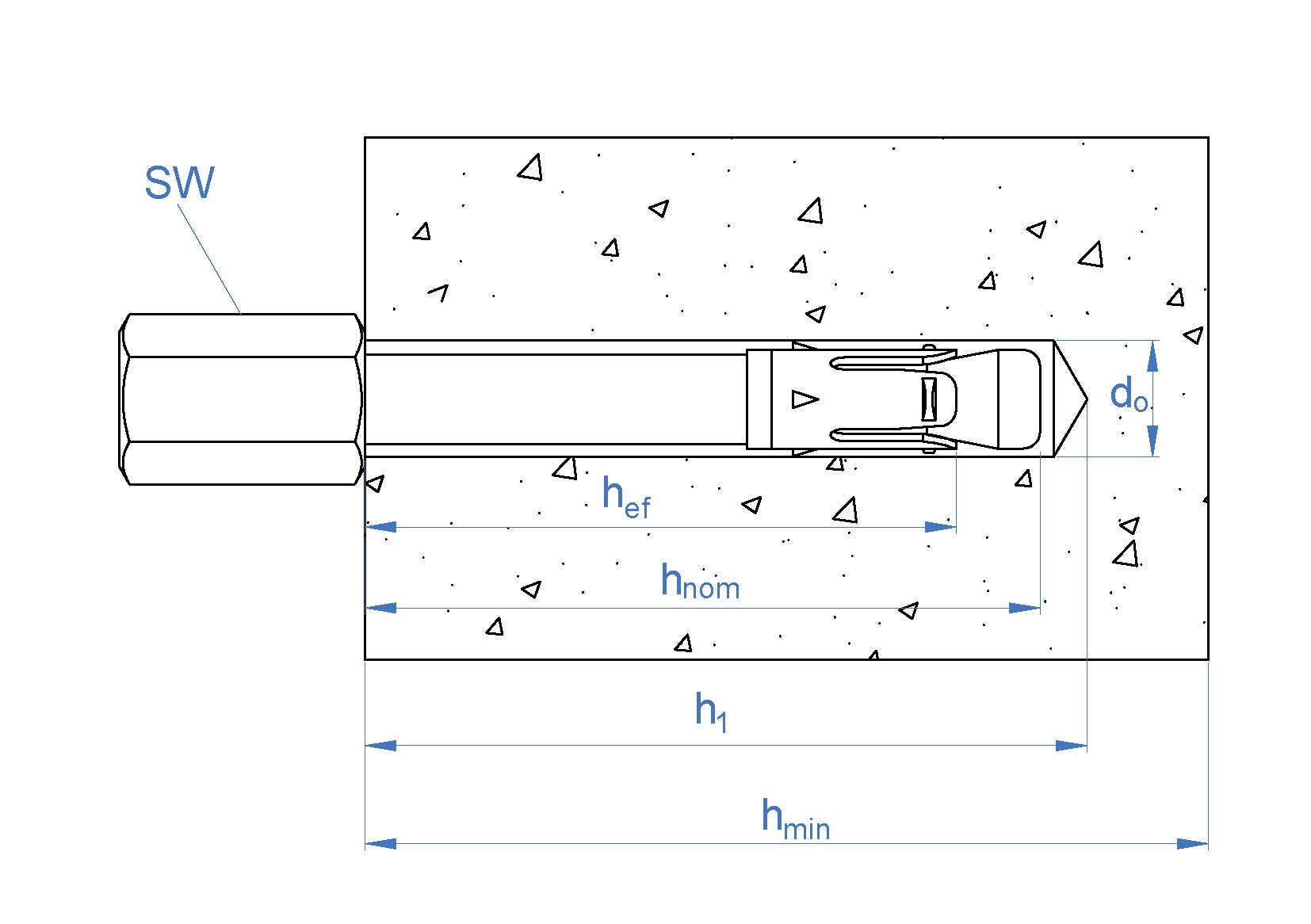

Plano Acotado para NAF
