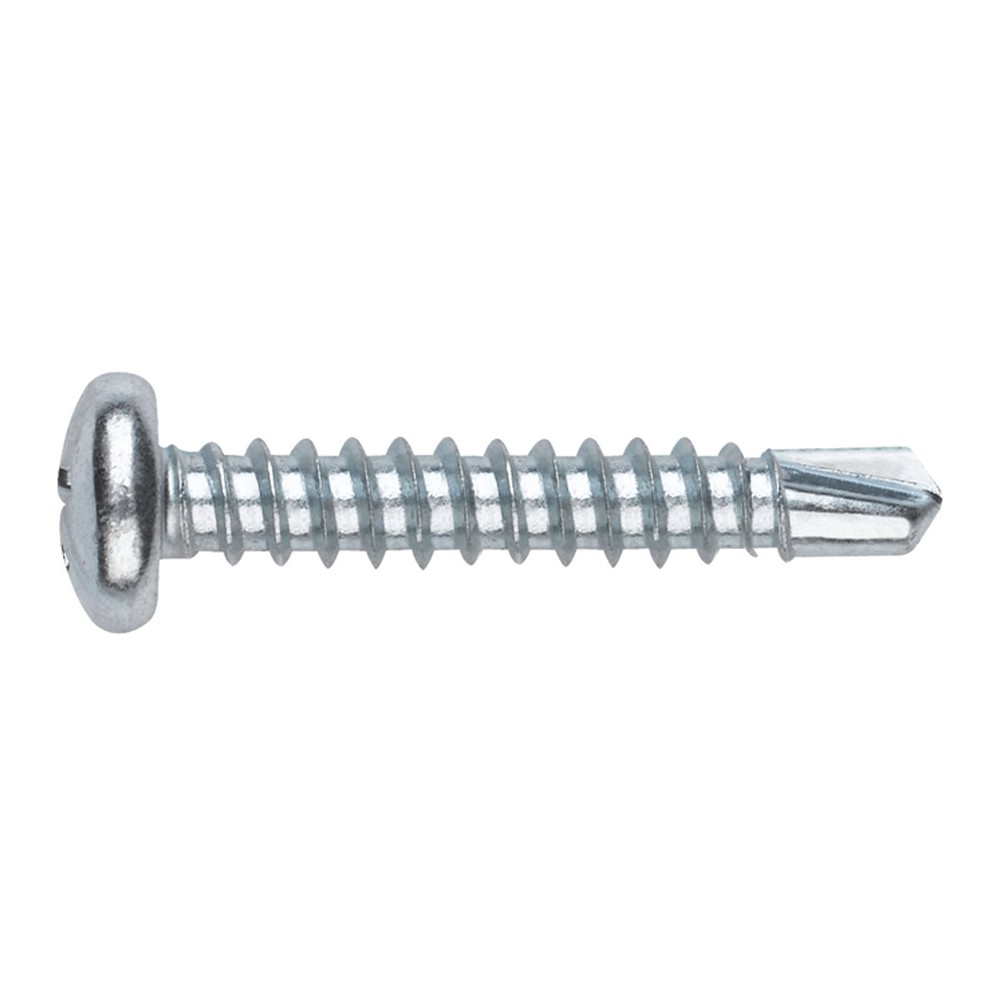

DIN-7504-N HP Z [CV] Tornillo autotaladrante de cabeza alomada. Zincado. Huella PH
![DIN-7504-N HP Z [CV] Tornillo autotaladrante de cabeza alomada. Zincado. Huella PH](https://www.dateriumsystem.com/appfiles/clientes/5/catalogo/din-7504-n_hp_z_1-1_rf280x240.jpg)
Material/Recubrimiento: Zincado
Sector de aplicación: Placa yeso, Mobiliario urbano/deportivo, Carpinteria metal y PVC
Referencias

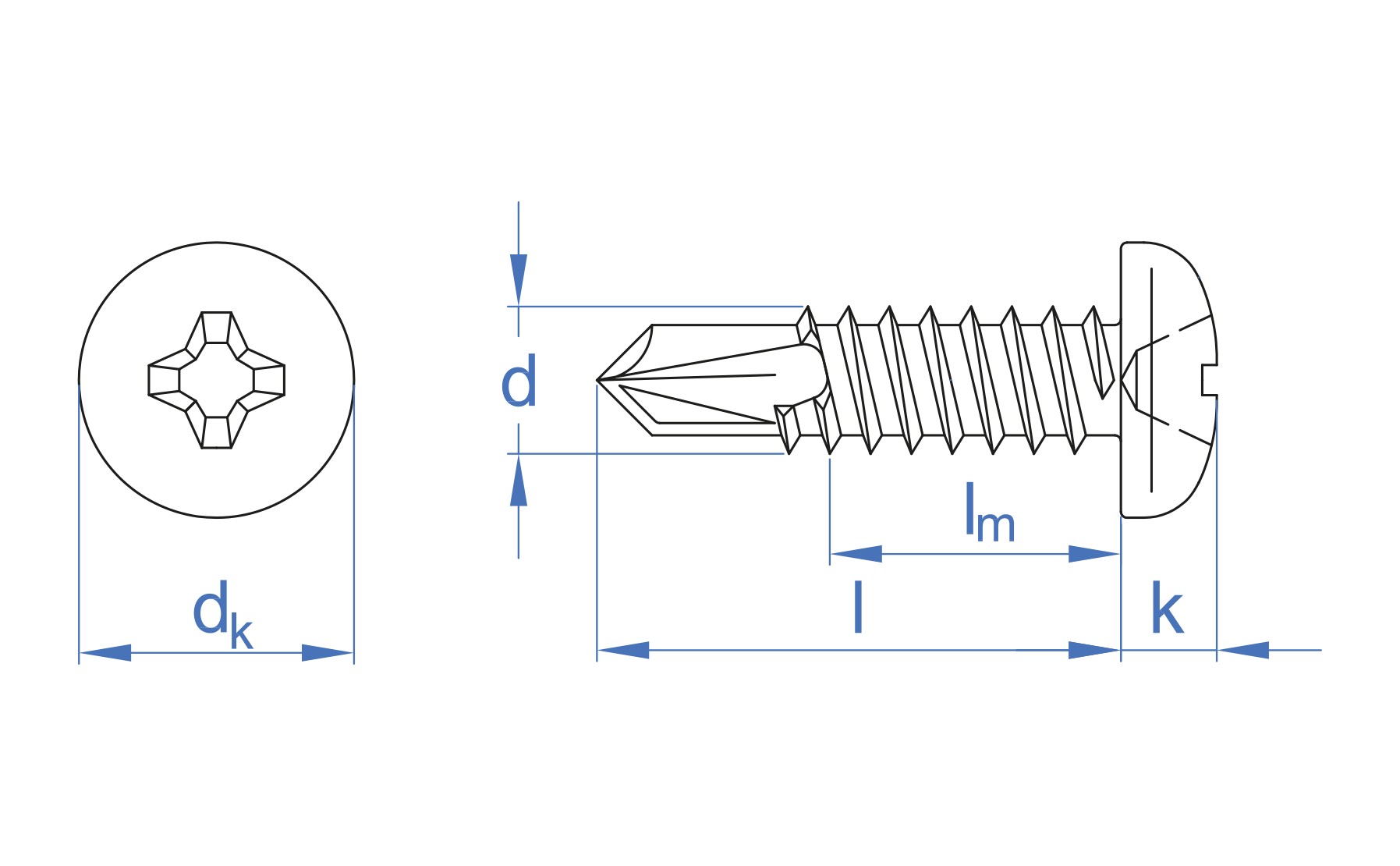

| Referencia | Medida | Nº Huella | L | Capacidad de taladrado | Espesor máx. a fijar | Ø Cabeza | Espesor cabeza | M (”) | Medida VBT | M x L | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VABR3509 | 3,5 x 9,5 | PH2 | 9,5 | 0,70-2,25 | 2,8 | 6.9 | 2.6 | 3,5 x 9,5 | #6 x 3/8” | 3,5 x 9,5 | consultar |
| VABR3511 | 3,5 x 11 | PH2 | 11 | 0,70-2,25 | 4,2 | 6.9 | 2.6 | 3,5 x 11 | - | 3,5 x 11 | consultar |
| VABR3513 | 3,5 x 13 | PH2 | 13 | 0,70-2,25 | 6,2 | 6.9 | 2.6 | 3,5 x 13 | #6 x 1/2” | 3,5 x 13 | consultar |
| VABR3516 | 3,5 x 16 | PH2 | 16 | 0,70-2,25 | 9,2 | 6.9 | 2.6 | 3,5 x 16 | - | 3,5 x 16 | consultar |
| VABR3519 | 3,5 x 19 | PH2 | 19 | 0,70-2,25 | 12,1 | 6.9 | 2.6 | 3,5 x 19 | #6 x 3/4” | 3,5 x 19 | consultar |
| VABR3525 | 3,5 x 25 | PH2 | 25 | 0,70-2,25 | 18,1 | 6.9 | 2.6 | 3,5 x 25 | #6 x 1” | 3,5 x 25 | consultar |
| VABR3913 | 3,9 x 13 | PH2 | 13 | 0,70-2,40 | 5,8 | 7.5 | 2.8 | 3,9 x 13 | - | 3,9 x 13 | consultar |
| VABR3916 | 3,9 x 16 | PH2 | 16 | 0,70-2,40 | 8,8 | 7.5 | 2.8 | 3,9 x 16 | - | 3,9 x 16 | consultar |
| VABR3919 | 3,9 x 19 | PH2 | 19 | 0,70-2,40 | 11,7 | 7.5 | 2.8 | 3,9 x 19 | - | 3,9 x 19 | consultar |
| VABR3925 | 3,9 x 25 | PH2 | 25 | 0,70-2,40 | 17,7 | 7.5 | 2.8 | 3,9 x 25 | - | 3,9 x 25 | consultar |
| VABR3932 | 3,9 x 32 | PH2 | 32 | 0,70-2,40 | 24,5 | 7.5 | 2.8 | 3,9 x 32 | - | 3,9 x 32 | consultar |
| VABR4213 | 4,2 x 13 | PH2 | 13 | 1,75-3,00 | 4,3 | 8.2 | 3.05 | 4,2 x 13 | #8 x 1/2” | 4,2 x 13 | consultar |
| VABR4216 | 4,2 x 16 | PH2 | 16 | 1,75-3,00 | 7,3 | 8.2 | 3.05 | 4,2 x 16 | - | 4,2 x 16 | consultar |
| VABR4219 | 4,2 x 19 | PH2 | 19 | 1,75-3,00 | 10,3 | 8.2 | 3.05 | 4,2 x 19 | #8 x 3/4” | 4,2 x 19 | consultar |
| VABR4222 | 4,2 x 22 | PH2 | 22 | 1,75-3,00 | 13,3 | 8.2 | 3.05 | 4,2 x 22 | - | 4,2 x 22 | consultar |
| VABR4225 | 4,2 x 25 | PH2 | 25 | 1,75-3,00 | 17,7 | 8.2 | 3.05 | 4,2 x 25 | #8 x 1” | 4,2 x 25 | consultar |
| VABR4232 | 4,2 x 32 | PH2 | 32 | 1,75-3,00 | 24,5 | 8.2 | 3.05 | 4,2 x 32 | #8 x 1-1/4” | 4,2 x 32 | consultar |
| VABR4238 | 4,2 x 38 | PH2 | 38 | 1,75-3,00 | 30,5 | 8.2 | 3.05 | 4,2 x 38 | #8 x 1-1/2” | 4,2 x 38 | consultar |
| VABR4250 | 4,2 x 50 | PH2 | 50 | 1,75-3,00 | 41 | 8.2 | 3.05 | 4,2 x 50 | #8 x 2” | 4,2 x 50 | consultar |
| VABR4813 | 4,8 x 13 | PH2 | 13 | 1,75-4,40 | 3,7 | 9.5 | 3.55 | 4,8 x 13 | #10 x 1/2” | 4,8 x 13 | consultar |
| VABR4816 | 4,8 x 16 | PH2 | 16 | 1,75-4,40 | 5,5 | 9.5 | 3.55 | 4,8 x 16 | - | 4,8 x 16 | consultar |
| VABR4819 | 4,8 x 19 | PH2 | 19 | 1,75-4,40 | 10,3 | 9.5 | 3.55 | 4,8 x 19 | #10 x 3/4” | 4,8 x 19 | consultar |
| VABR4822 | 4,8 x 22 | PH2 | 22 | 1,75-4,40 | 11,7 | 9.5 | 3.55 | 4,8 x 22 | - | 4,8 x 22 | consultar |
| VABR4825 | 4,8 x 25 | PH2 | 25 | 1,75-4,40 | 14,7 | 9.5 | 3.55 | 4,8 x 25 | #10 x 1” | 4,8 x 25 | consultar |
| VABR4832 | 4,8 x 32 | PH2 | 32 | 1,75-4,40 | 21,5 | 9.5 | 3.55 | 4,8 x 32 | #10 x 1-1/4” | 4,8 x 32 | consultar |
| VABR4838 | 4,8 x 38 | PH2 | 38 | 1,75-4,40 | 27,5 | 9.5 | 3.55 | 4,8 x 38 | #10 x 1-1/2” | 4,8 x 38 | consultar |
| VABR4845 | 4,8 x 45 | PH2 | 45 | 1,75-4,40 | 34,5 | 9.5 | 3.55 | 4,8 x 45 | - | 4,8 x 45 | consultar |
| VABR4850 | 4,8 x 50 | PH2 | 50 | 1,75-4,40 | 39,5 | 9.5 | 3.55 | 4,8 x 50 | #10 x 2” | 4,8 x 50 | consultar |
| VABR4860 | 4,8 x 60 | PH2 | 60 | 1,75-4,40 | 49,5 | 9.5 | 3.55 | 4,8 x 60 | #10 x 2-3/8” | 4,8 x 60 | consultar |
| VABR4880 | 4,8 x 80 | PH2 | 80 | 1,75-4,40 | 69,5 | 9.5 | 3.55 | 4,8 x 80 | #10 x 3-3/16” | 4,8 x 80 | consultar |
| VABR5532 | 5,5 x 32 | PH3 | 32 | 1,75-5,25 | 21,5 | 10.8 | 3.95 | 5,5 x 32 | #12 x 1-1/4” | 5,5 x 32 | consultar |
