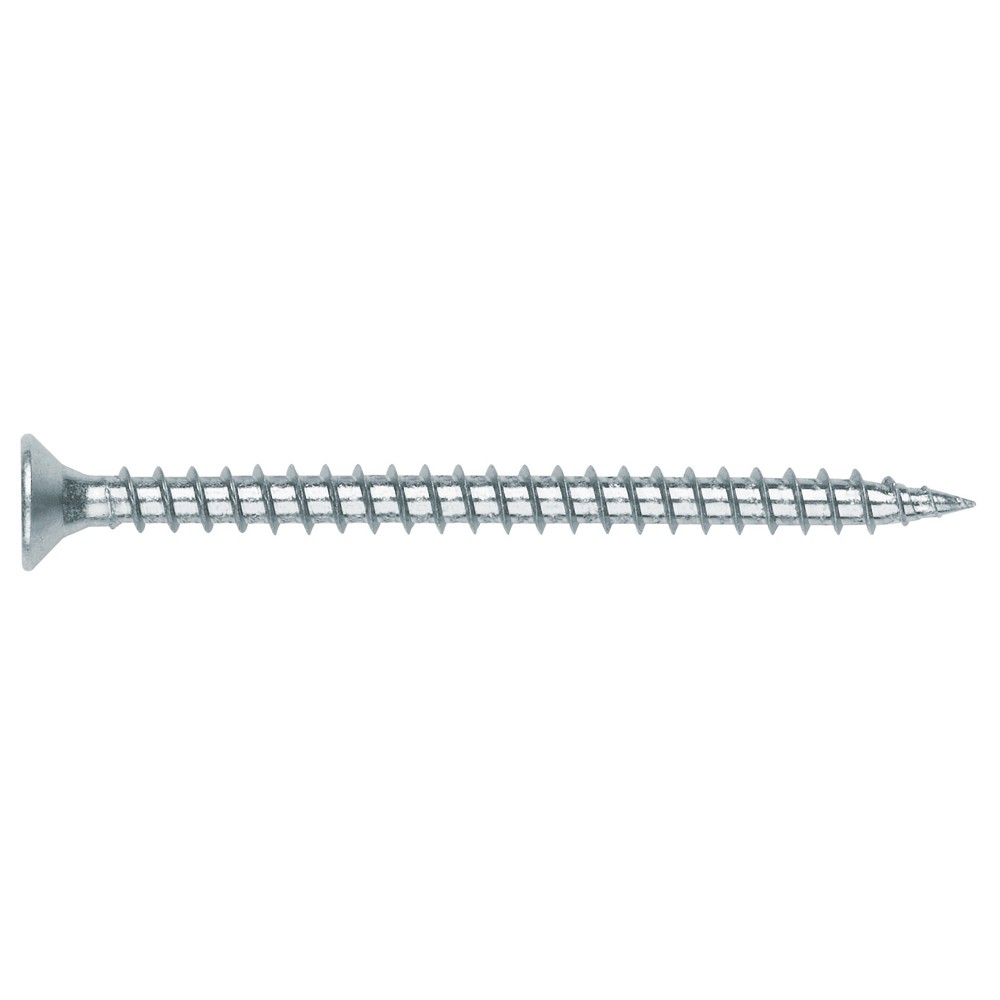

INDEX® A Perfect Fixing TP-PO Z [CV] Tirafondos de cabeza avellanada. Zincado. Huella PZ

Material/Recubrimiento: Zincado
Sector de aplicación: Carpinteria madera

Referencias

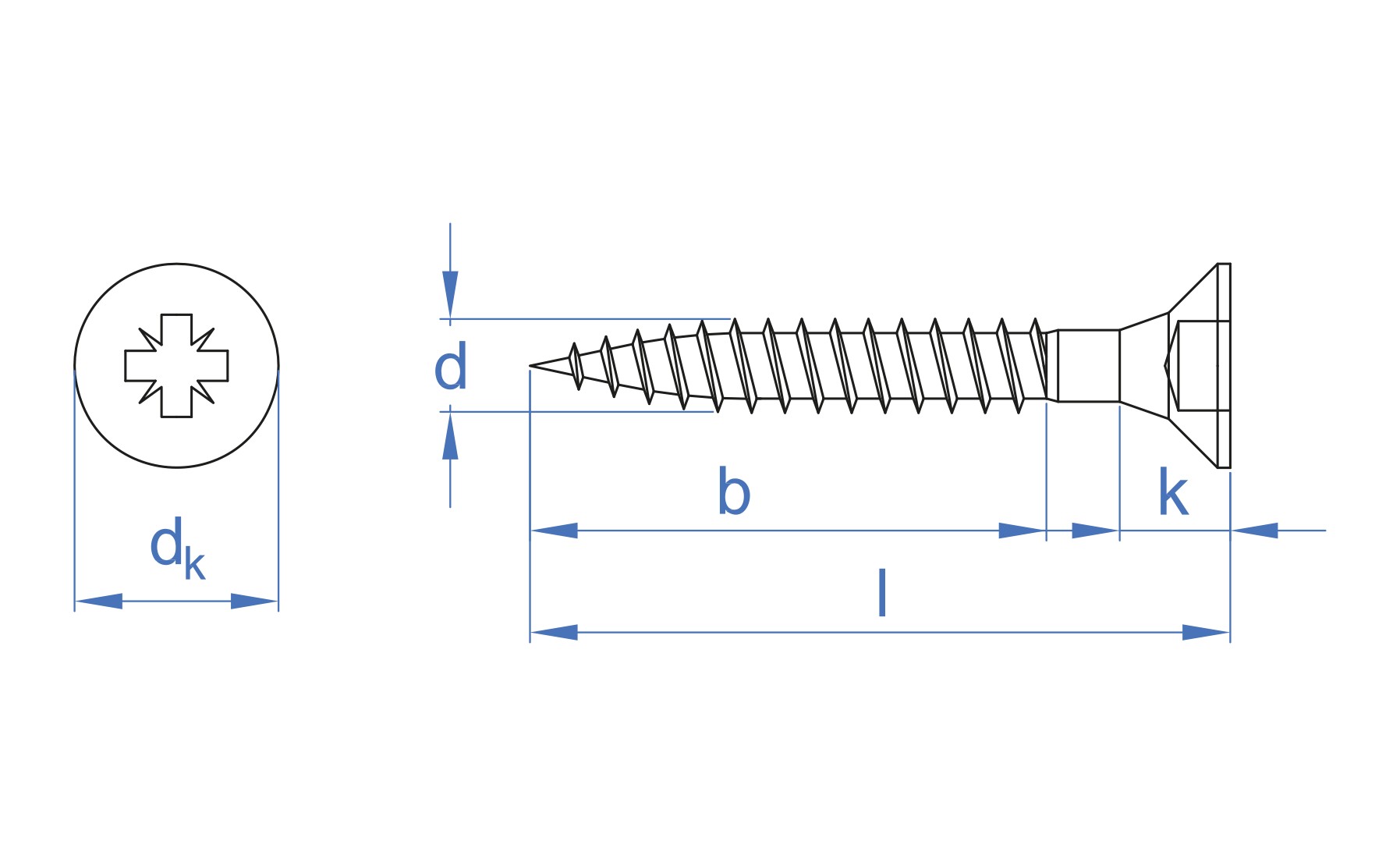

Referencia Medida Nº Huella L Llave de instalación Espesor máx. a fijar Longitud rosca Ø Cabeza Espesor cabeza Longitud rosca total M (”) M x L
VTPOZ30025 3 x 25 PZ1 25 PZ1 18.2 Total 5.8 2.79 22.15 3 x 25 3 x 25 consultar
VTPOZ30030 3 x 30 PZ1 30 PZ1 23.2 Total 5.8 2.79 27.15 3 x 30 3 x 30 consultar
VTPOZ35016 2,5 x 16 PZ1 16 PZ1 10.5 Total 4.85 2.36 12.65 2,5 x 16 2,5 x 16 consultar
VTPOZ35020 2,5 x 20 PZ1 20 PZ1 14.5 Total 4.85 2.36 16.65 2,5 x 20 2,5 x 20 consultar
VTPOZ35025 2,5 x 25 PZ1 25 PZ1 19.5 Total 4.85 2.36 21.65 2,5 x 25 2,5 x 25 consultar
VTPOZ35030 3,5 x 30 PZ2 30 PZ2 22 Total 6.8 3.38 26.5 3,5 x 30 3,5 x 30 consultar
VTPOZ35035 3,5 x 35 PZ2 35 PZ2 27 Total 6.8 3.38 31.5 3,5 x 35 3,5 x 35 consultar
VTPOZ35040 3,5 x 40 PZ2 40 PZ2 32 Total 6.8 3.38 36.5 3,5 x 40 3,5 x 40 consultar
VTPOZ35050 3,5 x 50 PZ2 50 PZ2 42 Total 6.8 3.38 - 3,5 x 50 3,5 x 50 consultar
VTPOZ40016 3 x 16 PZ1 16 PZ1 9.2 Total 5.8 2.79 13.15 3 x 16 3 x 16 consultar
VTPOZ40020 3 x 20 PZ1 20 PZ1 13.2 Total 5.8 2.79 17.15 3 x 20 3 x 20 consultar
VTPOZ40025 4 x 25 PZ2 25 PZ2 16 Total 7.8 3.86 16.15 4 x 25 4 x 25 consultar
VTPOZ40030 4 x 30 PZ2 30 PZ2 21 Total 7.8 3.86 21.15 4 x 30 4 x 30 consultar
VTPOZ40035 4 x 35 PZ2 35 PZ2 26 Total 7.8 3.86 26.15 4 x 35 4 x 35 consultar
VTPOZ40040 4 x 40 PZ2 40 PZ2 31 Total 7.8 3.86 31.15 4 x 40 4 x 40 consultar
VTPOZ40045 4 x 45 PZ2 45 PZ2 36 Total 7.8 3.86 - 4 x 45 4 x 45 consultar
VTPOZ40050 4 x 50 PZ2 50 PZ2 41 Total 7.8 3.86 - 4 x 50 4 x 50 consultar
VTPOZ40060 4 x 60 PZ2 60 PZ2 51 Total 7.8 3.86 - 4 x 60 4 x 60 consultar
VTPOZ45030 4,5 x 30 PZ2 30 PZ2 20 Total 8.8 4.37 25.65 4,5 x 30 4,5 x 30 consultar
VTPOZ45035 4,5 x 35 PZ2 35 PZ2 25 Total 8.8 4.37 30.65 4,5 x 35 4,5 x 35 consultar
VTPOZ45040 4,5 x 40 PZ2 40 PZ2 30 Total 8.8 4.37 35.65 4,5 x 40 4,5 x 40 consultar
VTPOZ45045 4,5 x 45 PZ2 45 PZ2 35 Total 8.8 4.37 - 4,5 x 45 4,5 x 45 consultar
VTPOZ45050 4,5 x 50 PZ2 50 PZ2 40 Total 8.8 4.37 - 4,5 x 50 4,5 x 50 consultar
VTPOZ45060 4,5 x 60 PZ2 60 PZ2 50 Total 8.8 4.37 - 4,5 x 60 4,5 x 60 consultar
VTPOZ45070 4,5 x 70 PZ2 70 PZ2 60 Parcial 52 8.8 4.37 - 4,5 x 70 4,5 x 70 consultar
VTPOZ50030 5 x 30 PZ2 30 PZ2 19 Total 9.8 4.92 25.1 5 x 30 5 x 30 consultar
VTPOZ50035 5 x 35 PZ2 35 PZ2 24 Total 9.8 4.92 30.1 5 x 35 5 x 35 consultar
VTPOZ50040 5 x 40 PZ2 40 PZ2 29 Total 9.8 4.92 35.1 5 x 40 5 x 40 consultar
VTPOZ50050 5 x 50 PZ2 50 PZ2 39 Total 9.8 4.92 - 5 x 50 5 x 50 consultar
VTPOZ50060 5 x 60 PZ2 60 PZ2 49 Total 9.8 4.92 - 5 x 60 5 x 60 consultar
VTPOZ50070 5 x 70 PZ2 70 PZ2 59 Parcial 52 9.8 4.92 - 5 x 70 5 x 70 consultar
VTPOZ50080 5 x 80 PZ2 80 PZ2 69 Parcial 52 9.8 4.92 - 5 x 80 5 x 80 consultar
VTPOZ50090 5 x 90 PZ2 90 PZ2 79 Parcial 60 9.8 4.92 - 5 x 90 5 x 90 consultar
VTPOZ60060 6 x 60 PZ3 60 PZ2 47 Total 11.8 5.72 - 6 x 60 6 x 60 consultar
VTPOZ60070 6 x 70 PZ3 70 PZ2 57 Parcial 52 11.8 5.72 - 6 x 70 6 x 70 consultar
VTPOZ60080 6 x 80 PZ3 80 PZ2 67 Parcial 52 11.8 5.72 - 6 x 80 6 x 80 consultar
