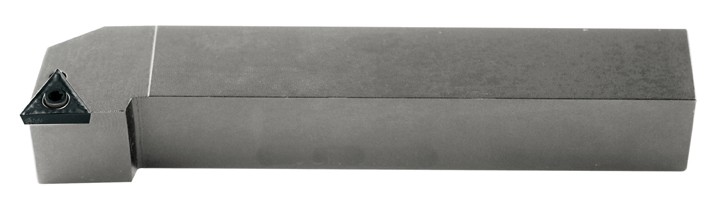

REF. 8703 PORTAPLAQUITAS TORNEADO EXTERIOR STJC-93º NEGATIVA (TC..)
- Especial para plaquitas TC..
- Gama con corte izquierda y derecha
- Posibilidad de accesorio placa base
- Posibilidad de accesorio tornillo
Ángulo Incidencia: 0º
Tipo: STJC.-93°
Operación: Torneado
Tipo Herramienta: Porta-Plaquitas
Referencias

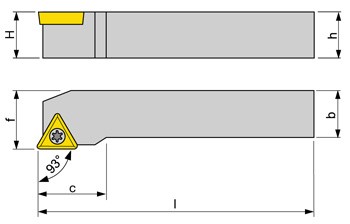

| Referencia | ISO | Altura Mango | Anchura Mango | Anchura Porta-Plaquitas | Ángulo Filo Corte | Dirección Corte Derecha/Izquierda/Neutro | Largo Cabeza Porta-Plaquitas | Longitud total | Para Accesorio | Para Plaquita… | Tipo Mecanizado | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 83742 | STJCL-1010E09 | 10mm | - | 12 | 93º | - | 14 | 70mm | Llave ZT (Art. 83747)//Tornillo (Art. 83748) | TC..0902.. | Torneado Exterior | consultar |
| 18649 | STJCL-1616H11 | 16mm | 16mm | 20 | 93º | L | 22 | 100mm | Llave (Art.19569)//Tornillo (Art.10846) | TC.. 1102.. | Torneado Exterior | consultar |
| 18664 | STJCL-2020K16 | 20mm | 20mm | 25 | 93º | L | 22 | 125mm | Llave (Art.10856)//Placa Base (Art.26554)//Tornillo (Art.10847) | TC.. 16T3.. | Torneado Exterior | consultar |
| 83741 | STJCR-1010E09 | 10mm | 10mm | 12 | 93º | - | 14 | 70mm | Llave ZT (Art. 83747)//Tornillo (Art. 83748) | TC..0902.. | Torneado Exterior | consultar |
| 18596 | STJCR-1616H11 | 16mm | 16mm | 20 | 93º | R | 22 | 100mm | Llave (Art.19569)//Tornillo (Art.10846) | TC.. 1102.. | Torneado Exterior | consultar |
| 18660 | STJCR-2020K16 | 20mm | 20mm | 25 | 93º | R | 22 | 125mm | Llave (Art.10856)//Placa Base (Art.26554)//Tornillo (Art.10847) | TC.. 16T3.. | Torneado Exterior | consultar |
