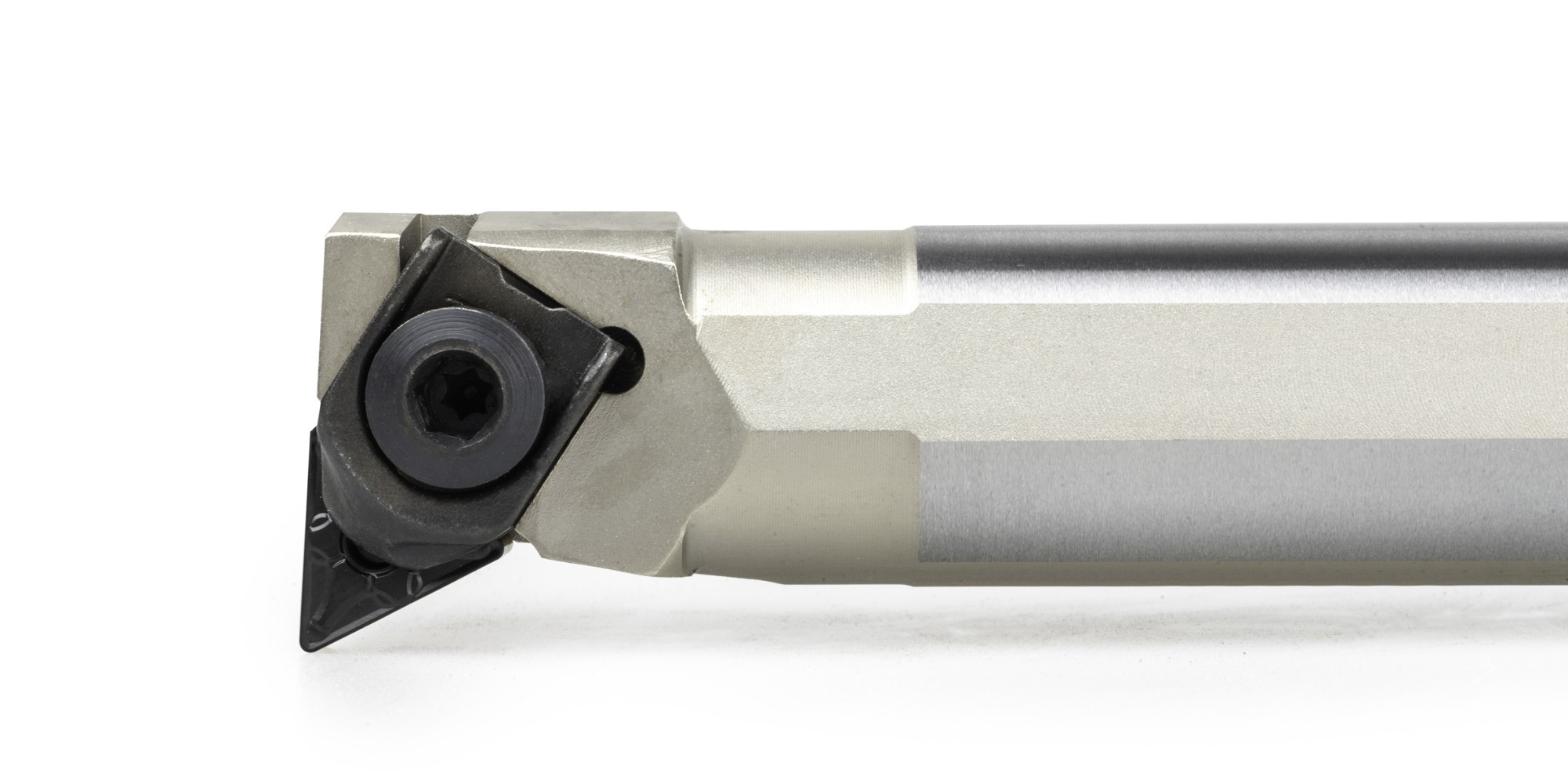

REF. 8732 PORTAPLAQUITAS TORNEADO INTERIOR S-MTUN-93º NEGATIVA (TNM.)
- Especial para plaquitas TNM.
- Gama con corte izquierda y derecha
- Posibilidad de accesorio placa base
- Posibilidad de accesorio pasador
Ángulo Incidencia: 0º
Tipo: S-MTUN.-93°
Operación: Torneado
Tipo Herramienta: Porta-Plaquitas
Referencias
| Referencia | ISO | Anchura Porta-Plaquitas | Ángulo Filo Corte | Diámetro mínimo Interior Pieza | Dirección Corte Derecha/Izquierda/Neutro | Longitud total | Para Accesorio | Para Plaquita… | Tipo Mecanizado | |
|---|---|---|---|---|---|---|---|---|---|---|
| 35234 | S25TMTUNL16 | 17 | 93º | 34 | L | 300mm | Brida (Art.26556)//Pasador (Art.30573)//Placa Base (Art.26554)//Tornillo (Art.35239) | TNM. 1604.. | Torneado Interior | consultar |
| 35233 | S25TMTUNR16 | 17 | 93º | 34 | R | 300mm | Brida (Art.26556)//Pasador (Art.30573)//Placa Base (Art.26554)//Tornillo (Art.35239) | TNM. 1604.. | Torneado Interior | consultar |
| 35236 | S32UMTUNL16 | 22 | 93º | 39 | L | 350mm | Brida (Art.26556)//Pasador (Art.30573)//Placa Base (Art.26554)//Tornillo (Art.10544) | TNM. 1604.. | Torneado Interior | consultar |
| 35235 | S32UMTUNR16 | 22 | 93º | 39 | R | 350mm | Brida (Art.26556)//Pasador (Art.30573)//Placa Base (Art.26554)//Tornillo (Art.10544) | TNM. 1604.. | Torneado Interior | consultar |
| 35238 | S40VMTUNL22 | 27 | 93º | 48 | L | 400mm | Brida (Art.26556)//Pasador (Art.30573)//Placa Base (Art.26554)//Tornillo (Art.10544) | TNM. 2204.. | Torneado Interior | consultar |
| 35237 | S40VMTUNR22 | 27 | 93º | 48 | R | 400mm | Brida (Art.26556)//Pasador (Art.30573)//Placa Base (Art.26554)//Tornillo (Art.10544) | TNM. 2204.. | Torneado Interior | consultar |
