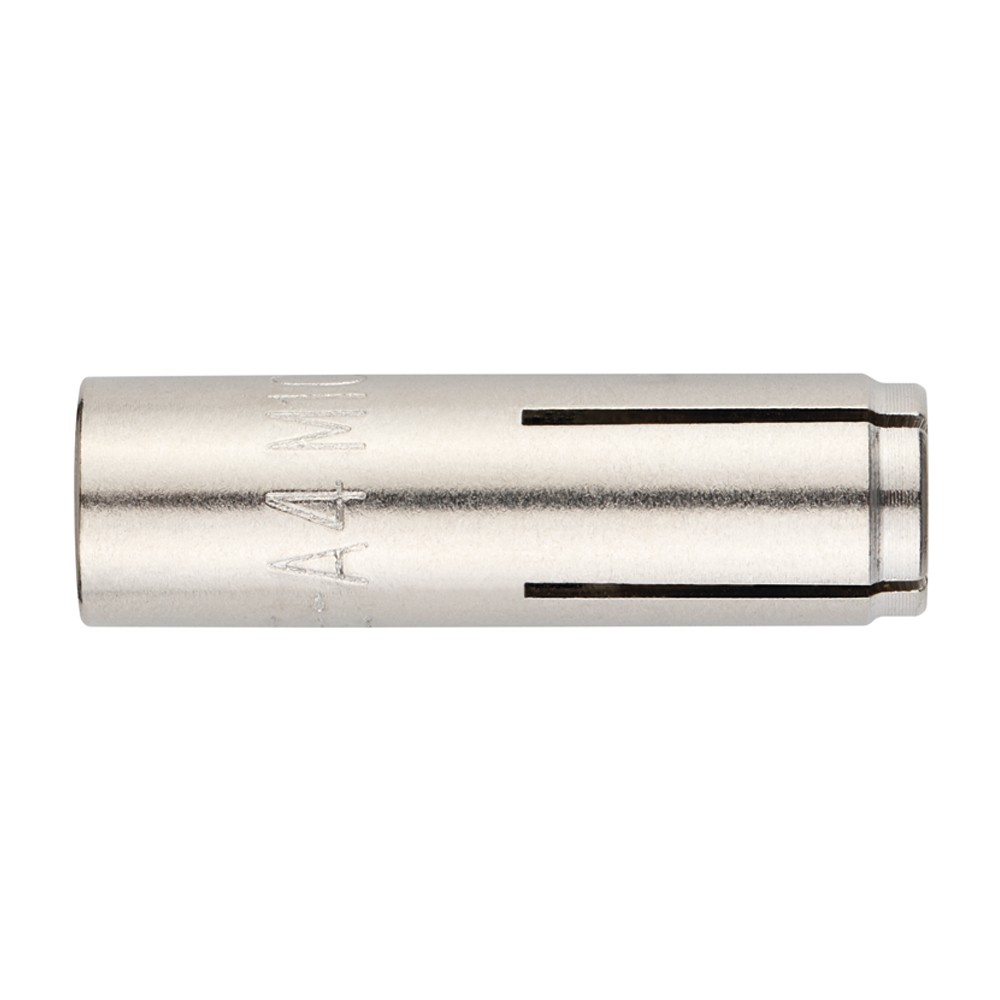

HE-A4 [CP] Anclaje hembra con cono interior para grandes cargas. Inoxidable A4. Homologado ETE Aplicaciones no estructurales
![HE-A4 [CP] Anclaje hembra con cono interior para grandes cargas. Inoxidable A4. Homologado ETE Aplicaciones no estructurales](https://www.dateriumsystem.com/appfiles/clientes/5/catalogo/he-a4_1-1_rf280x240.jpg)
Material/Recubrimiento: Inoxidable A4
Tipo de Carga: Cargas altas
Sector de aplicación: Ventilación y calefacción, Aire acondicionado y radiadores, Material eléctrico, Naval, Náutico, Placa yeso, Estanterías, Carpinteria madera, Mobiliario urbano/deportivo, Industria alimentaria, cosmética y farmacéutica
Referencias

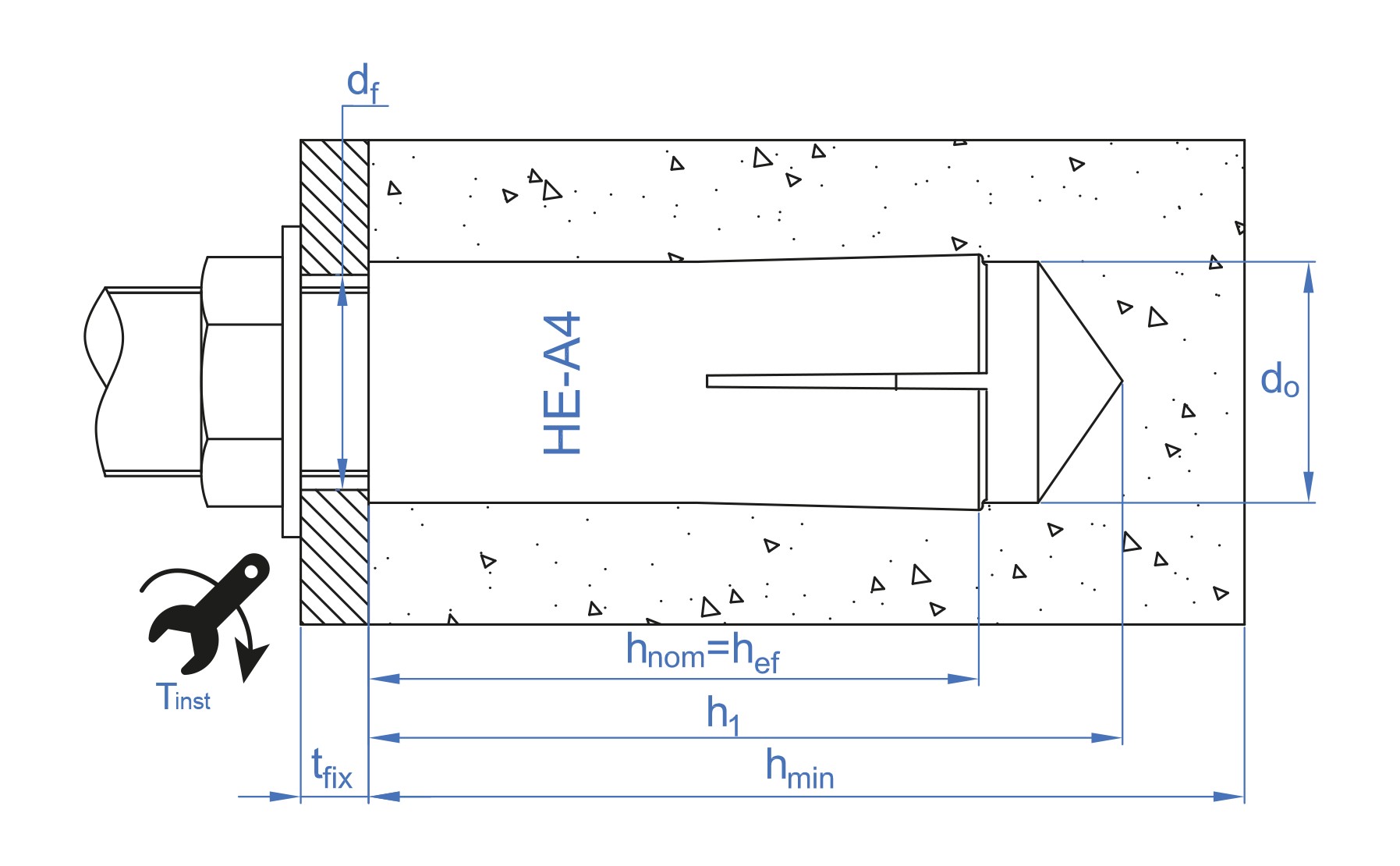

| Referencia | Medida | L | Prof. mín. Anclaje | Prof. mín. de taladro | Profundidad efectiva | Par de apriete (Nm) | Ø Broca | Ø Elemento a fijar | Espesor mín. material base | Distancia min. entre ejes "B" | Distancia min. al borde "A" | M (”) | M x L | Extracción hormigón no-fisurado | Cizalladura hormigón no-fisurado | Importe | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HEA4M06 | M6 x 25 Ø8 | 25 | 25 | 27 | 25 | 4 | 8 | 7 | 80 | 200 | 150 | M6 | M6 | 87 | 87 | ||
| HEA4M08 | M8 x 30 Ø10 | 30 | 30 | 33 | 30 | 11 | 10 | 9 | 80 | 200 | 150 | M8 | M8 | 121 | 121 | ||
| HEA4M10 | M10 x 40 Ø12 | 40 | 40 | 43 | 40 | 17 | 12 | 12 | 80 | 200 | 150 | M10 | M10 | 121 | 121 | consultar | |
| HEA4M12 | M12 x 50 Ø15 | 50 | 50 | 54 | 50 | 38 | 15 | 14 | 100 | 200 | 150 | M12 | M12 | 225 | 225 | consultar | |
| HEA4M16 | M16 x 65 Ø20 | 65 | 65 | 70 | 65 | 60 | 20 | 18 | 130 | 260 | 195 | M16 | M16 | 433 | 433 | consultar | |
| HEA4M20 | M20 x 80 Ø25 | 80 | 80 | 86 | 80 | 100 | 25 | 22 | 160 | 320 | 240 | M20 | M20 | 572 | 572 | consultar |
Vídeos
Anclaje de expansión por deformación con rosca hembra
