> Productos > Catálogo Industrial. INDEX®‎ A Perfect Fixing > Anclajes > Fijaciones plásticas > [T-NUX] Taco de nylon universal de alto rendimiento > T-NUX E [CP] Taco de nylon universal de alto rendimiento. Cabeza hexagonal. Huella TX. Zincado. Homologado ETE
Anterior Siguiente

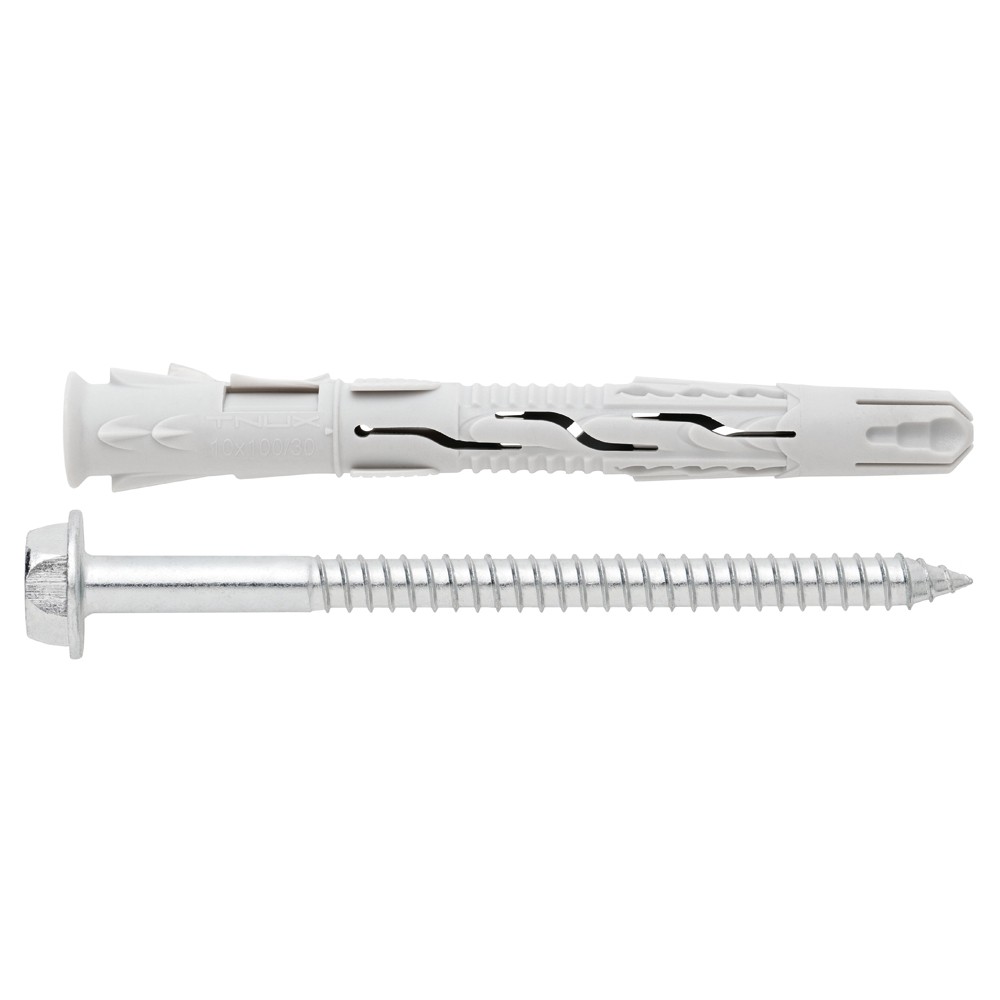

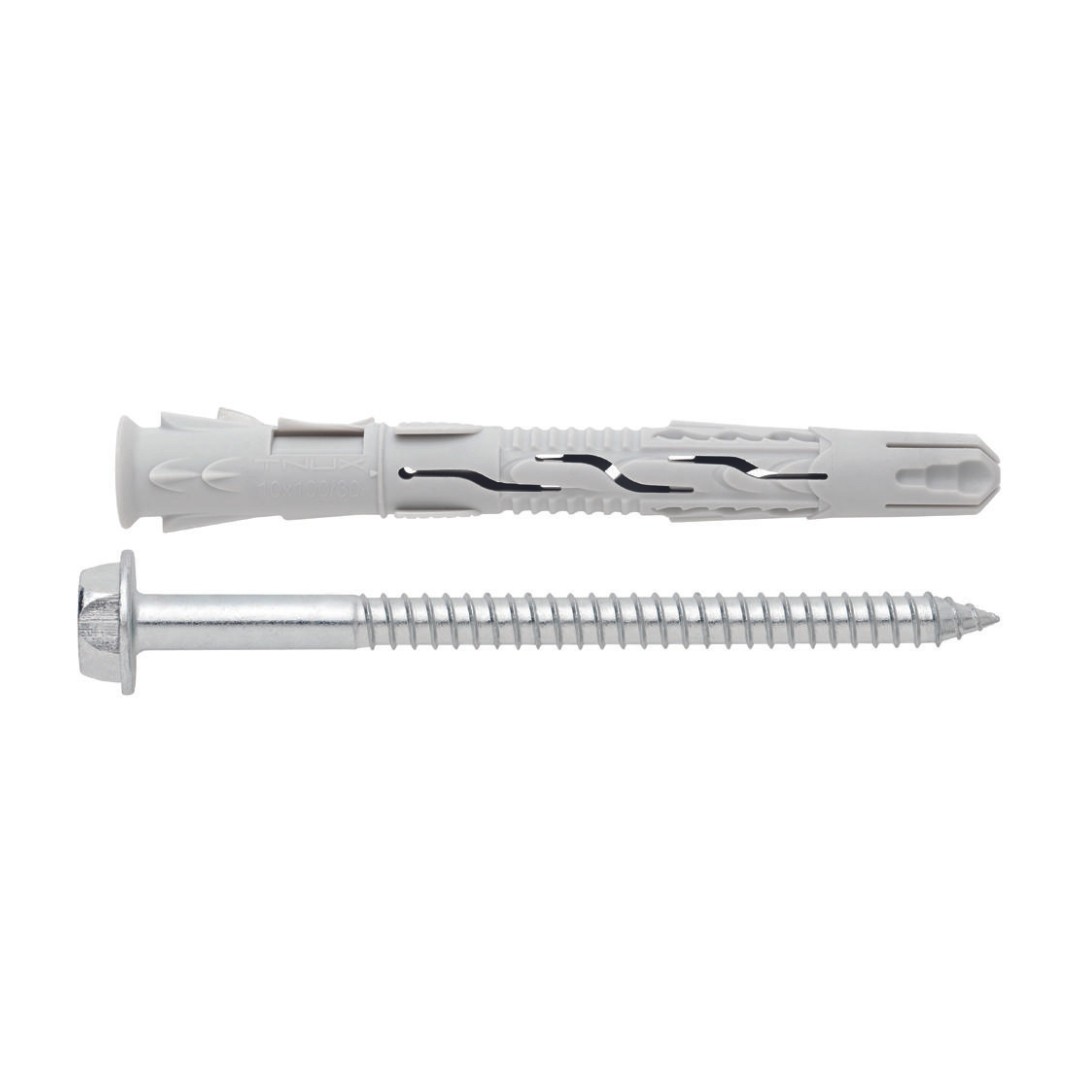

INDEX® A Perfect Fixing T-NUX E [CP] Taco de nylon universal de alto rendimiento. Cabeza hexagonal. Huella TX. Zincado. Homologado ETE

Tipo de Carga: Cargas medias

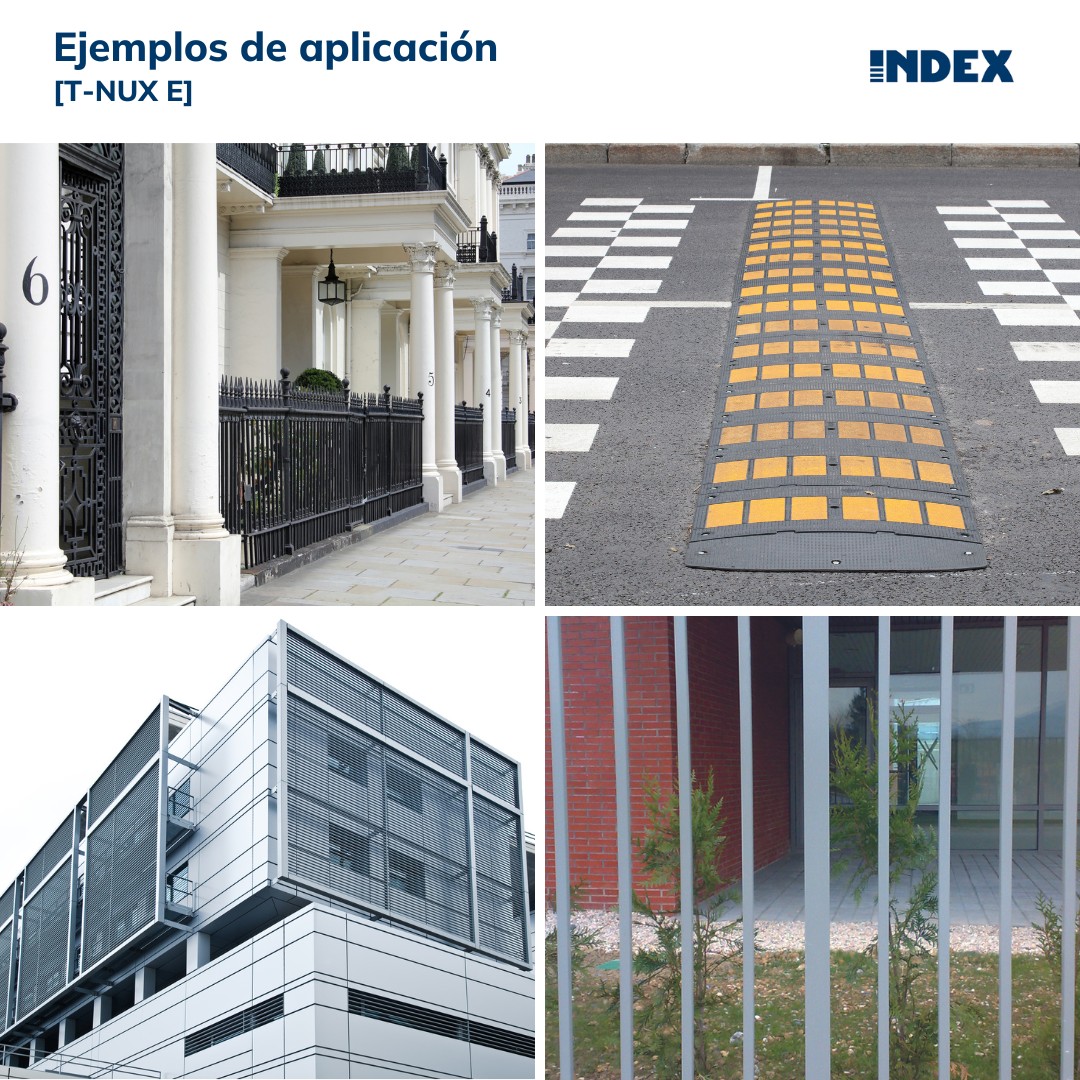

Sector de aplicación: Ventilación y calefacción, Aire acondicionado y radiadores, Fontaneria y saneamiento, Fachadas ventiladas y aislamiento exterior (SATE)

Referencias

Referencia Medida Nº Huella L Prof. mín. Anclaje Prof. mín. de taladro Profundidad efectiva Llave de instalación Ø Broca Ø Elemento a fijar Espesor mín. material base Espesor máx. a fijar Distancia min. entre ejes "B" Distancia min. al borde "A" M (”) M x L
TNUXE08060 8 x 60 Ø8 SW10/TX30 60 50 70 50 SW10/TX30 8 8 - 8,5 100 10 100 60 8 8 x 60 consultar
TNUXE08080 8 x 80 Ø8 SW10/TX30 80 70 90 70 SW10/TX30 8 8 - 8,5 100 10 100 60 8 8 x 80 consultar
TNUXE08100 8 x 100 Ø8 SW10/TX30 100 70 90 70 SW10/TX30 8 8 - 8,5 100 30 100 60 8 8 x 100 consultar
TNUXE08120 8 x 120 Ø8 SW10/TX30 120 70 90 70 SW10/TX30 8 8 - 8,5 100 50 100 60 8 8 x 120 consultar
TNUXE10060 10 x 60 Ø10 SW13/TX40 60 50 70 50 SW13/TX40 10 10 - 11 100 10 100 70 10 10 x 60 consultar
TNUXE10080 10 x 80 Ø10 SW13/TX40 80 70 90 70 SW13/TX40 10 10 - 11 100 10 100 70 10 10 x 80 consultar
TNUXE10100 10 x 100 Ø10 SW13/TX40 100 70 90 70 SW13/TX40 10 10 - 11 100 30 100 70 10 10 x 100 consultar
TNUXE10120 10 x 120 Ø10 SW13/TX40 120 70 90 70 SW13/TX40 10 10 - 11 100 50 100 70 10 10 x 120 consultar
TNUXE10140 10 x 140 Ø10 SW13/TX40 140 70 90 70 SW13/TX40 10 10 - 11 100 70 100 70 10 10 x 140 consultar
TNUXE10160 10 x 160 Ø10 SW13/TX40 160 70 90 70 SW13/TX40 10 10 - 11 100 90 100 70 10 10 x 160 consultar
TNUXE10180 10 x 180 Ø10 SW13/TX40 180 70 90 70 SW13/TX40 10 10 - 11 100 110 100 70 10 10 x 180 consultar
TNUXE10200 10 x 200 Ø10 SW13/TX40 200 70 90 70 SW13/TX40 10 10 - 11 100 130 100 70 10 10 x 200 consultar
TNUXE10230 10 x 230 Ø10 SW13/TX40 230 70 90 70 SW13/TX40 10 10 - 11 100 160 100 70 10 10 x 230 consultar


Vídeos

TNUX Taco de nylon universal de alto rendimiento.



Productos relacionados





Descargas y enlaces

Documentos PDF

FT_TNUX_es_rev8 FTA_TNUX_es_rev0 Plano Neutro para T-NUX_E Declaración de Prestaciones CE para TNUX ETA_TNUX_n_es_rev4

Enlaces

Datos CAD para T-NUX Plano Acotado para T-NUX_E
