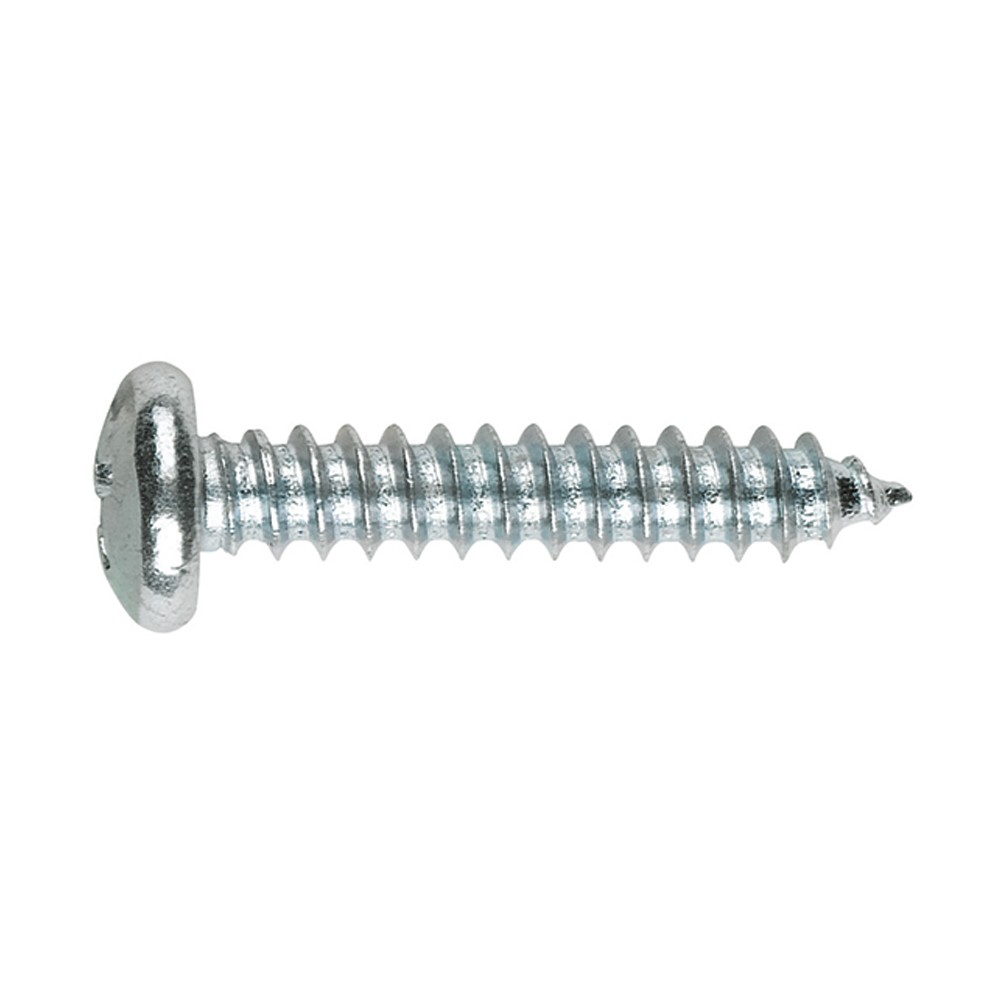

DIN-7981 HP Z [CV] Tornillo rosca chapa con cabeza alomada. Zincado. Huella PH
![DIN-7981 HP Z [CV] Tornillo rosca chapa con cabeza alomada. Zincado. Huella PH](https://www.dateriumsystem.com/appfiles/clientes/5/catalogo/din-7981_hp_z_1-1_rf280x240.jpg)
Material/Recubrimiento: Zincado
Sector de aplicación: Carpinteria metal y PVC
Referencias
| Referencia | Medida | Nº Huella | L | Espesor máx. a fijar | Ø Cabeza | Espesor cabeza | M (”) | M x L | |
|---|---|---|---|---|---|---|---|---|---|
| VT8135009 | 3,5 x 9,5 | PH2 | 9,5 | 4,5 | 6.7 | 2.6 | 3,5 x 9,5 | 3,5 x 9,5 | consultar |
| VT8135013 | 3,5 x 13 | PH2 | 13 | 8 | 6.7 | 2.6 | 3,5 x 13 | 3,5 x 13 | consultar |
| VT8135016 | 3,5 x 16 | PH2 | 16 | 11 | 6.7 | 2.6 | 3,5 x 16 | 3,5 x 16 | consultar |
| VT8135019 | 3,5 x 19 | PH2 | 19 | 14 | 6.7 | 2.6 | 3,5 x 19 | 3,5 x 19 | consultar |
| VT8135025 | 3,5 x 25 | PH2 | 25 | 20 | 6.7 | 2.6 | 3,5 x 25 | 3,5 x 25 | consultar |
| VT8139009 | 2,9 x 9,5 | PH1 | 9,5 | 5,5 | 5.45 | 2.2 | 2,9 x 9,5 | 2,9 x 9,5 | consultar |
| VT8139013 | 2,9 x 13 | PH1 | 13 | 9 | 5.45 | 2.2 | 2,9 x 13 | 2,9 x 13 | consultar |
| VT8139016 | 2,9 x 16 | PH1 | 16 | 12 | 5.45 | 2.2 | 2,9 x 16 | 2,9 x 16 | consultar |
| VT8139019 | 2,9 x 19 | PH1 | 19 | 15 | 5.45 | 2.2 | 2,9 x 19 | 2,9 x 19 | consultar |
| VT8139022 | 2,9 x 22 | PH1 | 22 | 18 | 5.45 | 2.2 | 2,9 x 22 | 2,9 x 22 | consultar |
| VT8139025 | 2,9 x 25 | PH1 | 25 | 21 | 5.45 | 2.2 | 2,9 x 25 | 2,9 x 25 | consultar |
| VT8142009 | 4,2 x 9,5 | PH2 | 9,5 | 3,5 | 8 | 3.05 | 4,2 x 9,5 | 4,2 x 9,5 | consultar |
| VT8142013 | 4,2 x 13 | PH2 | 13 | 7 | 8 | 3.05 | 4,2 x 13 | 4,2 x 13 | consultar |
| VT8142016 | 4,2 x 16 | PH2 | 16 | 10 | 8 | 3.05 | 4,2 x 16 | 4,2 x 16 | consultar |
| VT8142019 | 4,2 x 19 | PH2 | 19 | 13 | 8 | 3.05 | 4,2 x 19 | 4,2 x 19 | consultar |
| VT8142022 | 4,2 x 22 | PH2 | 22 | 16 | 8 | 3.05 | 4,2 x 22 | 4,2 x 22 | consultar |
| VT8142025 | 4,2 x 25 | PH2 | 25 | 19 | 8 | 3.05 | 4,2 x 25 | 4,2 x 25 | consultar |
| VT8142032 | 4,2 x 32 | PH2 | 32 | 26 | 8 | 3.05 | 4,2 x 32 | 4,2 x 32 | consultar |
| VT8142038 | 4,2 x 38 | PH2 | 38 | 32 | 8 | 3.05 | 4,2 x 38 | 4,2 x 38 | consultar |
| VT8142050 | 4,2 x 50 | PH2 | 50 | 44 | 8 | 3.05 | 4,2 x 50 | 4,2 x 50 | consultar |
| VT8148009 | 4,8 x 9,5 | PH2 | 9,5 | 2,5 | 9.4 | 3.55 | 4,8 x 9,5 | 4,8 x 9,5 | consultar |
| VT8148013 | 4,8 x 13 | PH2 | 13 | 6 | 9.4 | 3.55 | 4,8 x 13 | 4,8 x 13 | consultar |
| VT8148016 | 4,8 x 16 | PH2 | 16 | 9 | 9.4 | 3.55 | 4,8 x 16 | 4,8 x 16 | consultar |
| VT8148019 | 4,8 x 19 | PH2 | 19 | 12 | 9.4 | 3.55 | 4,8 x 19 | 4,8 x 19 | consultar |
| VT8148025 | 4,8 x 25 | PH2 | 25 | 18 | 9.4 | 3.55 | 4,8 x 25 | 4,8 x 25 | consultar |
| VT8148032 | 4,8 x 32 | PH2 | 32 | 25 | 9.4 | 3.55 | 4,8 x 32 | 4,8 x 32 | consultar |
| VT8148038 | 4,8 x 38 | PH2 | 38 | 31 | 9.4 | 3.55 | 4,8 x 38 | 4,8 x 38 | consultar |
| VT8148045 | 4,8 x 45 | PH2 | 45 | 38 | 9.4 | 3.55 | 4,8 x 45 | 4,8 x 45 | consultar |
| VT8148050 | 4,8 x 50 | PH2 | 50 | 43 | 9.4 | 3.55 | 4,8 x 50 | 4,8 x 50 | consultar |
| VT8148060 | 4,8 x 60 | PH2 | 60 | 53 | 9.4 | 3.55 | 4,8 x 60 | 4,8 x 60 | consultar |
| VT8148070 | 4,8 x 70 | PH2 | 70 | 63 | 9.4 | 3.55 | 4,8 x 70 | 4,8 x 70 | consultar |
| VT8148080 | 4,8 x 80 | PH2 | 80 | 73 | 9.4 | 3.55 | 4,8 x 80 | 4,8 x 80 | consultar |
| VT8155019 | 3,5 x 19 | PH2 | 19 | 14 | 6.7 | 2.6 | 3,5 x 19 | 3,5 x 19 | consultar |
| VT8155025 | 3,5 x 25 | PH2 | 25 | 20 | 6.7 | 2.6 | 3,5 x 25 | 3,5 x 25 | consultar |
| VT8155032 | 3,5 x 32 | PH2 | 32 | 27 | 6.7 | 2.6 | 3,5 x 32 | 3,5 x 32 | consultar |
| VT8155038 | 5,5 x 38 | PH3 | 38 | 30 | 10.6 | 3.95 | 5,5 x 38 | 5,5 x 38 | consultar |
