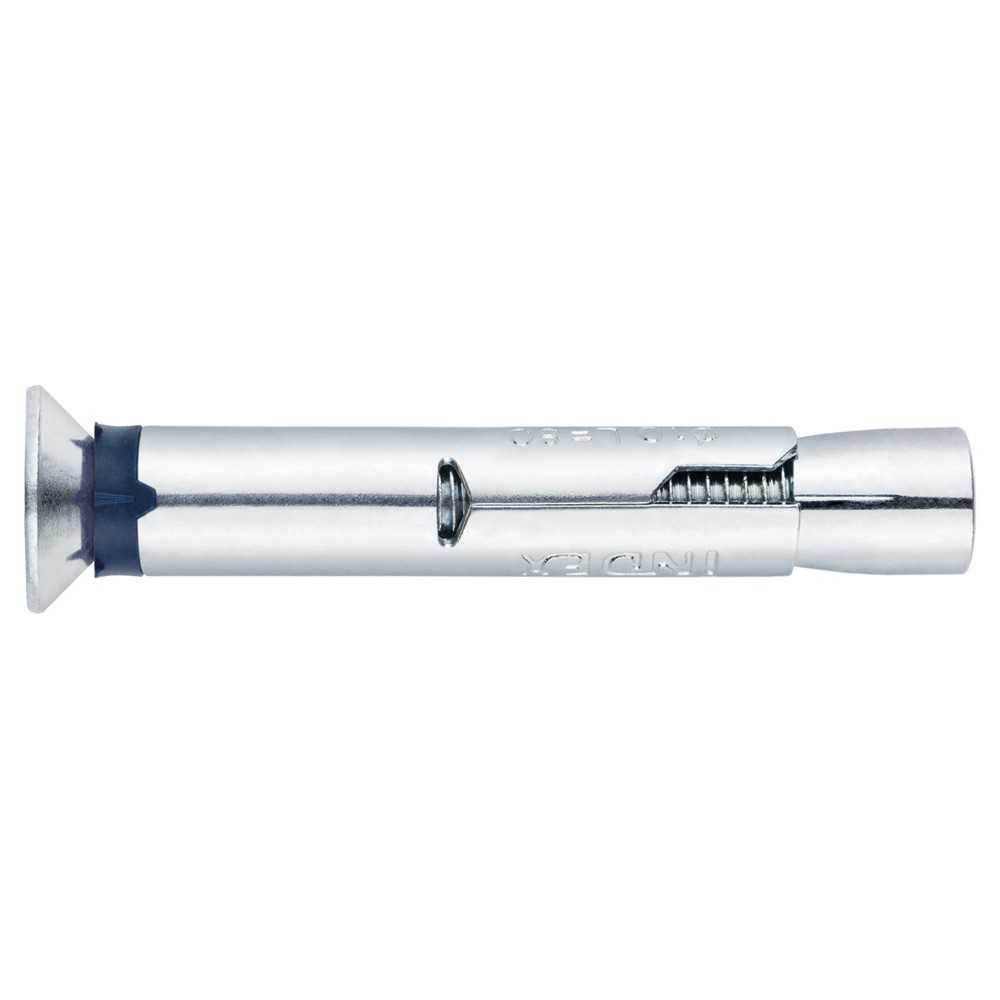

INDEX® A Perfect Fixing CH-PL [CP] Anclaje camisa antigiro para cargas medias. Cabeza plana. Homologado ETE Opt.7

Material/Recubrimiento: Zincado
Tipo de Carga: Cargas medias

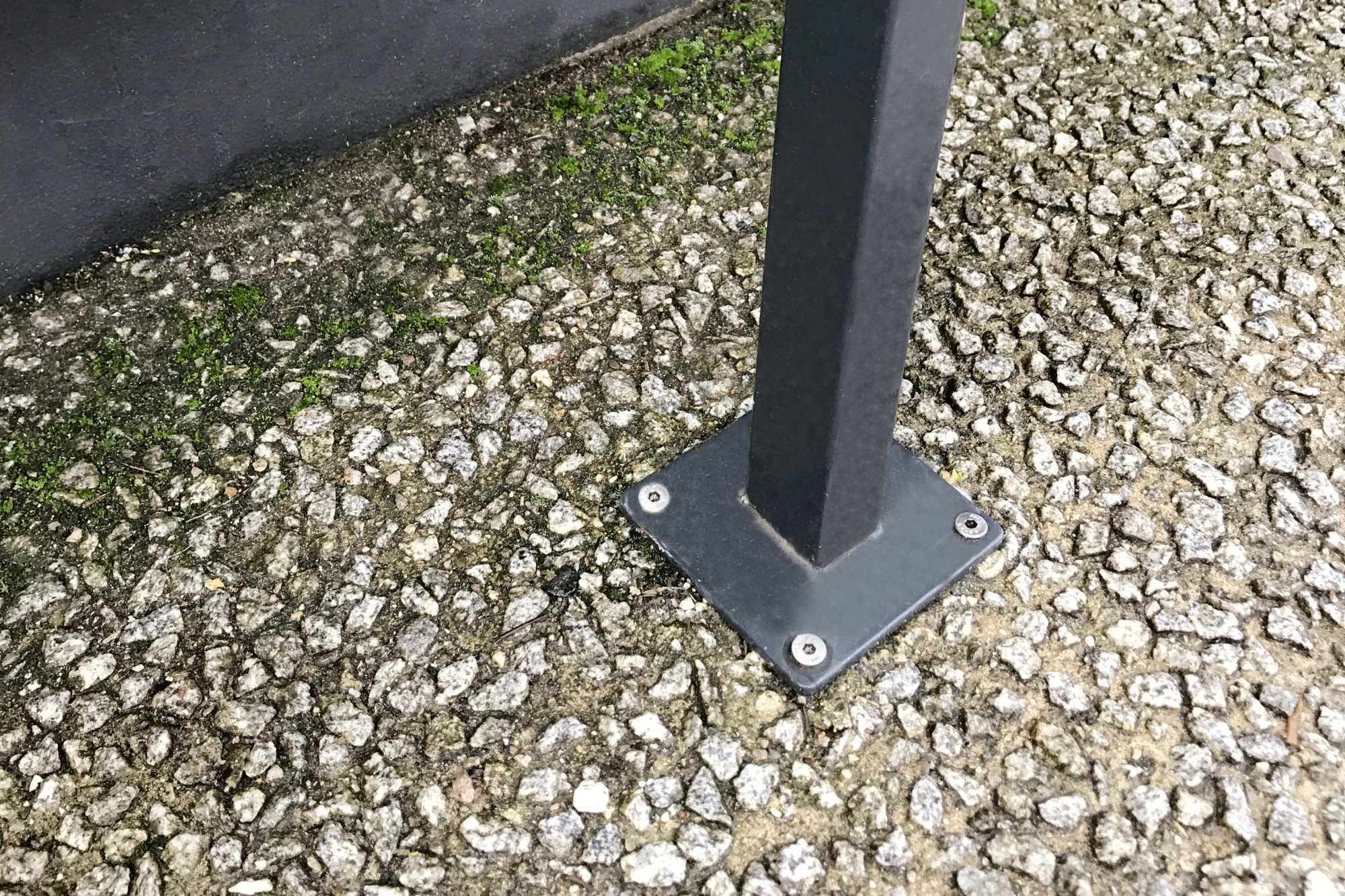

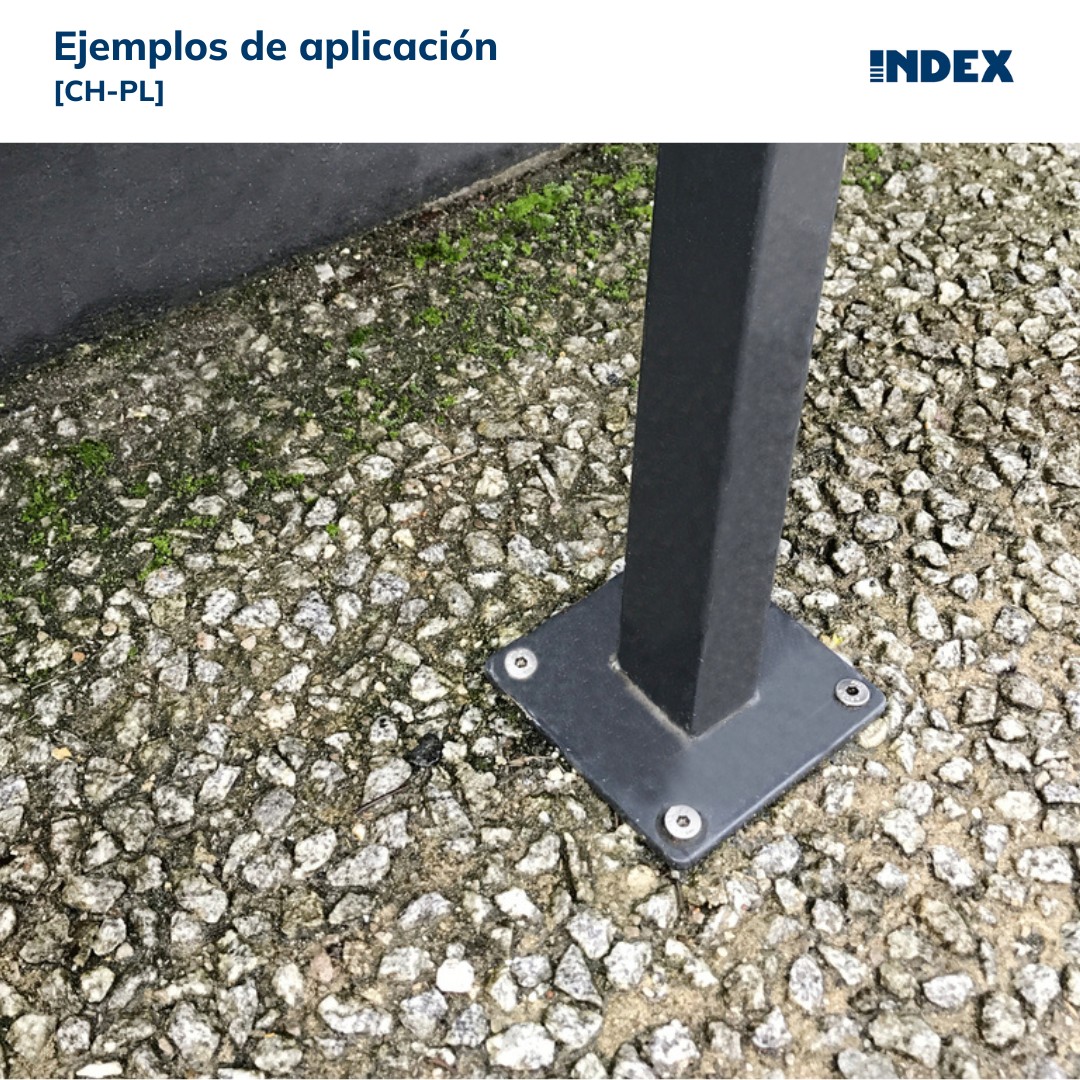

Sector de aplicación: Fontaneria y saneamiento, Mobiliario urbano/deportivo

Referencias

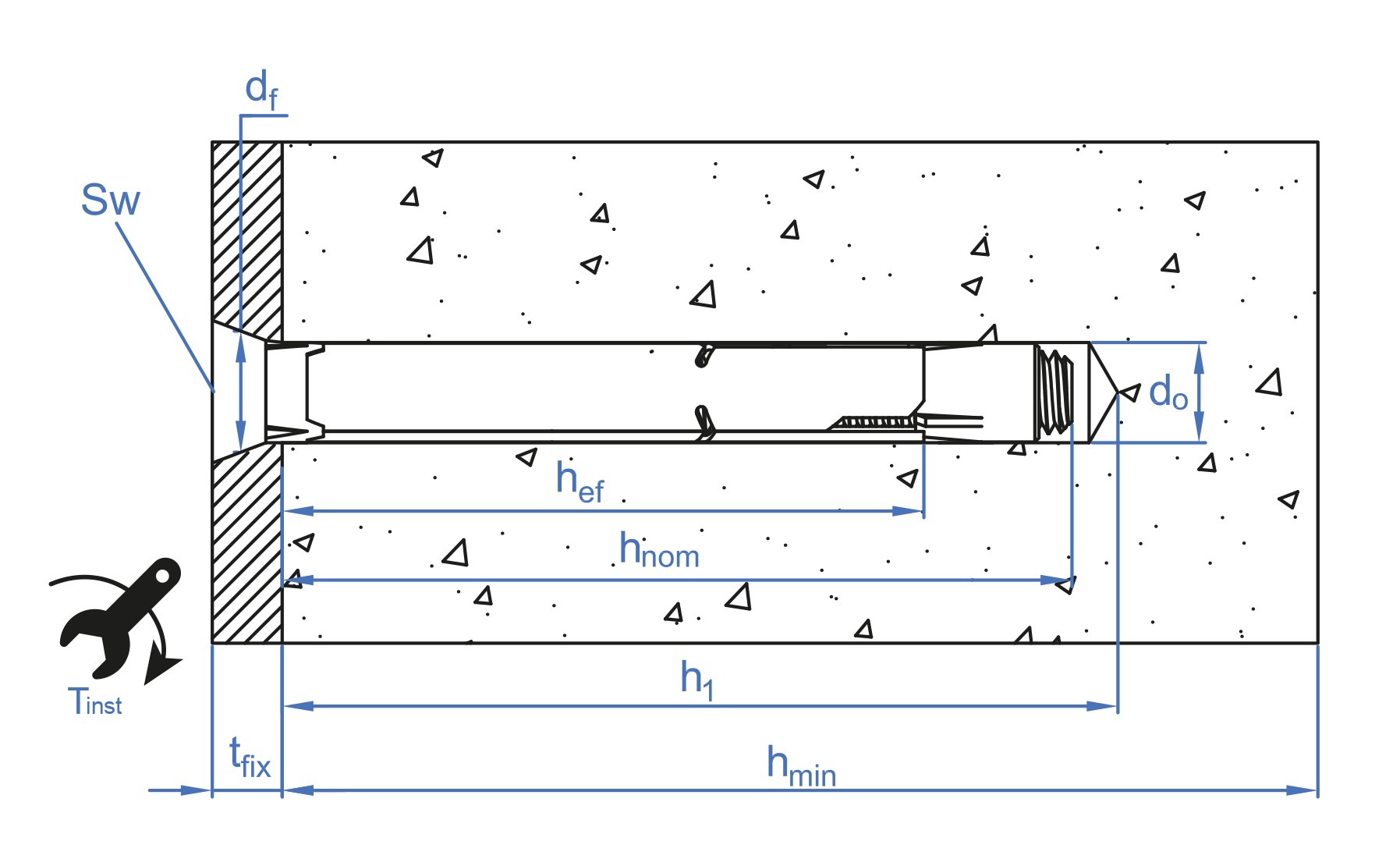

Referencia Medida Nº Huella L Prof. mín. Anclaje Prof. mín. de taladro Profundidad efectiva Llave de instalación Par de apriete (Nm) Ø Broca Ø Elemento a fijar Espesor mín. material base Espesor máx. a fijar Distancia min. entre ejes "B" Distancia min. al borde "A" M (”) Importe
ACHTPL08C M6 x 45 Ø8 4 45 39 45 30 4 10 8 9 100 5 41 41 M6 - consultar
ACHTPL08L M6 x 60 Ø8 4 60 39 45 30 4 10 8 9 100 20 41 41 M6 - consultar
ACHTPL10C M8 x 60 Ø10 5 60 51 60 40 5 20 10 12 100 5 54 54 M8 101,65€ consultar
ACHTPL10L M8 x 80 Ø10 5 80 51 60 40 5 20 10 12 100 27 54 54 M8 - consultar
ACHTPL12C M10 x 70 Ø12 6 70 65 75 48 6 35 12 14 100 5 65 65 M10 - consultar
ACHTPL12L M10 x 100 Ø12 6 100 65 75 48 6 35 12 14 100 32 65 65 M10 - consultar
