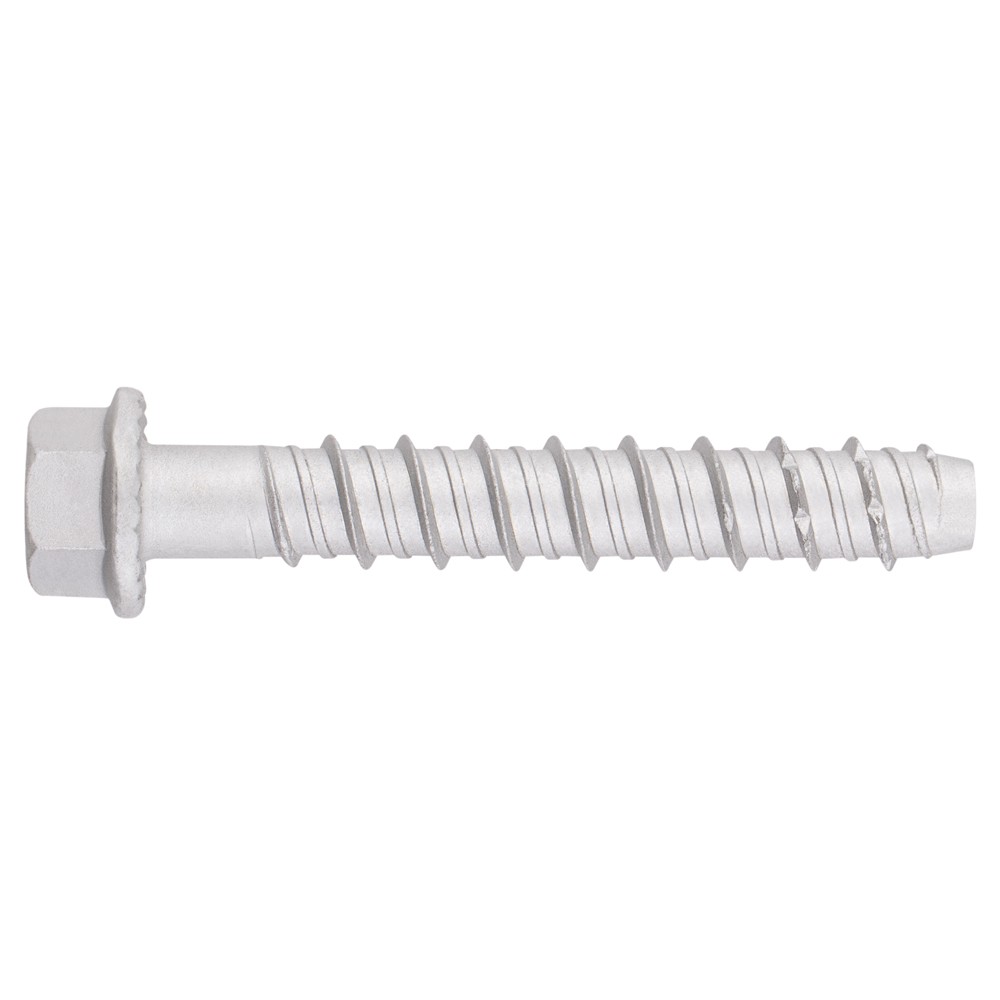

INDEX® A Perfect Fixing THE [CP] Anclaje de fijación directa en hormigón con recubrimiento ATLANTIS C3-H. Homologado ETE Opt.1. Cabeza hexagonal

Material/Recubrimiento: Atlantis C3-H
Tipo de Carga: Cargas altas
Sector de aplicación: Ventilación y calefacción, Aire acondicionado y radiadores, Fontaneria y saneamiento, Elevación, Ascensoristas, Fachadas ventiladas y aislamiento exterior (SATE), Fijaciones para placas solares, Naval, Náutico, Estanterías, Carpinteria madera, Mobiliario urbano/deportivo, Fijaciones para escalada

Adecuados como anclajes de ayuda y eventuales, no fijos, para trabajos donde se requiera el acceso y posicionamiento con cuerdas, tanto en trabajos verticales, como en equipamientos en barrancos y escalada, rescates, etc..
Recomendable usar los de diámetros de 8 mm y superiores. Por su versatilidad en diversos tipos de soporte e instalación y la ventaja de su retirada cuando el trabajo se ha concluido. De esta manera tiene un menor impacto medioambiental, no se deja nada introducido en la roca, ni se abandona nada en el medio natural.
Recomendaciones según UNE EN:959 2021.

Referencias

Referencia Medida Nº Huella L Prof. mín. Anclaje Prof. mín. de taladro Llave de instalación Par de apriete (Nm) Ø Broca Ø Elemento a fijar Espesor mín. material base Espesor máx. a fijar Ø Cabeza Distancia min. entre ejes "B" Distancia min. al borde "A" M (”)
THE05040 Ø5 x 40 8 40 35 45 8 8 5 8 80 5 11.5 80 40 Ø5 consultar
THE05050 Ø5 x 50 8 50 45 55 8 8 5 8 80 5 11.5 105 53 Ø5 consultar
THE05060 Ø5 x 60 8 60 45 55 8 8 5 8 80 15 11.5 105 53 Ø5 consultar
THE05080 Ø5 x 80 8 80 45 55 8 8 5 8 80 35 11.5 105 53 Ø5 consultar
THE05100 Ø5 x 100 8 100 45 55 8 8 5 8 80 55 11.5 105 53 Ø5 consultar
THE06035 Ø6 x 35 10 35 35 45 10 10 6 9 100 -- 14 78 39 Ø6 consultar
THE06040 Ø6 x 40 10 40 35 45 10 10 6 9 100 5 14 78 39 Ø6 consultar
THE06045 Ø6 x 45 10 45 35 45 10 10 6 9 100 10 14 78 39 Ø6 consultar
THE06050 Ø6 x 50 10 50 35 45 10 10 6 9 100 15 14 78 39 Ø6 consultar
THE06060 Ø6 x 60 10 60 55 65 10 10 6 9 100 5 14 129 65 Ø6 consultar
THE0606010 Ø6 x 60 10 60 55 65 10 10 6 9 - 5 14 129 65 Ø6 consultar
THE06070 Ø6 x 70 10 70 55 65 10 10 6 9 100 15 14 129 65 Ø6 consultar
THE06080 Ø6 x 80 10 80 55 65 10 10 6 9 100 25 14 129 65 Ø6 consultar
THE06100 Ø6 x 100 10 100 55 65 10 10 6 9 100 45 14 129 65 Ø6 consultar
THE06120 Ø6 x 120 10 120 55 65 10 10 6 9 100 65 14 129 65 Ø6 consultar
THE08055 Ø8 x 55 13 55 50 60 13 20 8 12 100 5 17 113 57 Ø8 consultar
THE08060 Ø8 x 60 13 60 50 60 13 20 8 12 100 10 17 113 57 Ø8 consultar
THE08070 Ø8 x 70 13 70 65 75 13 20 8 12 100 5 17 152 76 Ø8 consultar
THE08075 Ø8 x 75 13 75 65 75 13 20 8 12 100 10 17 152 76 Ø8 consultar
THE08080 Ø8 x 80 13 80 65 75 13 20 8 12 100 15 17 152 76 Ø8 consultar
THE08090 Ø8 x 90 13 90 65 75 13 20 8 12 100 25 17 152 76 Ø8 consultar
THE08100 Ø8 x 100 13 100 65 75 13 20 8 12 100 35 17 152 76 Ø8 consultar
THE08110 Ø8 x 110 13 110 65 75 13 20 8 12 100 45 17 152 76 Ø8 consultar
THE08120 Ø8 x 120 13 120 65 75 13 20 8 12 100 55 17 152 76 Ø8 consultar
THE08140 Ø8 x 140 13 140 65 75 13 20 8 12 100 75 17 152 76 Ø8 consultar
THE10060 Ø10 x 60 15 60 55 65 15 30 10 14 100 5 20 125 63 Ø10 consultar
THE10070 Ø10 x 70 15 70 55 65 15 30 10 14 100 15 20 125 63 Ø10 consultar
THE10080 Ø10 x 80 15 80 55 65 15 30 10 14 100 25 20 125 63 Ø10 consultar
THE10090 Ø10 x 90 15 90 85 95 15 30 10 14 135 5 20 201 101 Ø10 consultar
THE10100 Ø10 x 100 15 100 85 95 15 30 10 14 135 15 20 201 101 Ø10 consultar
THE10120 Ø10 x 120 15 120 85 95 15 30 10 14 135 35 20 201 101 Ø10 consultar
THE10140 Ø10 x 140 15 140 85 95 15 30 10 14 135 55 20 201 101 Ø10 consultar
THE10160 Ø10 x 160 15 160 85 95 15 30 10 14 135 75 20 201 101 Ø10 consultar
THE10180 Ø10 x 180 15 180 85 95 15 30 10 14 135 95 20 201 101 Ø10 consultar
THE12080 Ø12 x 80 18 80 75 90 18 50 12 16 120 5 25 174 87 Ø12 consultar
THE12090 Ø12 x 90 18 90 75 90 18 50 12 16 120 15 25 174 87 Ø12 consultar
THE12100 Ø12 x 100 18 100 75 90 18 50 12 16 120 25 25 174 87 Ø12 consultar
THE12110 Ø12 x 110 18 110 105 120 18 50 12 16 170 5 25 251 126 Ø12 consultar
THE12130 Ø12 x 130 18 130 105 120 18 50 12 16 170 25 25 251 126 Ø12 consultar
THE12150 Ø12 x 150 18 150 105 120 18 50 12 16 170 45 25 251 126 Ø12 consultar
THE14080 Ø14 x 80 21 80 75 90 21 70 14 18 120 5 28 174 87 Ø14 consultar
THE14100 Ø14 x 100 21 100 75 90 21 70 14 18 120 25 28 174 87 Ø14 consultar
THE14110 Ø14 x 110 21 110 75 90 21 70 14 18 120 35 28 174 87 Ø14 consultar
THE14120 Ø14 x 120 21 120 115 130 21 70 14 18 185 5 28 276 138 Ø14 consultar
THE14130 Ø14 x 130 21 130 115 130 21 70 14 18 185 15 28 276 138 Ø14 consultar
THE14140 Ø14 x 140 21 140 115 130 21 70 14 18 185 25 28 276 138 Ø14 consultar
THE14160 Ø14 x 160 21 160 115 130 21 70 14 18 185 45 28 276 138 Ø14 consultar
THE16100 Ø16 x 100 - 100 80 100 24 80 16 20 115 20 32 174 87 Ø16 consultar
THE16150 Ø16 x 150 - 150 120 140 24 80 16 20 185 30 32 276 138 Ø16 consultar
THE18100 Ø18 x 100 24 100 90 110 24 90 18 22 140 10 32 209 105 Ø18 consultar
THE18130 Ø18 x 130 24 130 90 110 24 90 18 22 140 40 32 209 105 Ø18 consultar
THE18160 Ø18 x 160 24 160 140 160 24 90 18 22 225 20 32 336 168 Ø18 consultar
THE18180 Ø18 x 180 24 180 140 160 24 90 18 22 225 40 37 336 168 Ø18 consultar
THE18200 Ø18 x 200 24 200 140 160 24 90 18 22 225 60 37 336 168 Ø18 consultar
