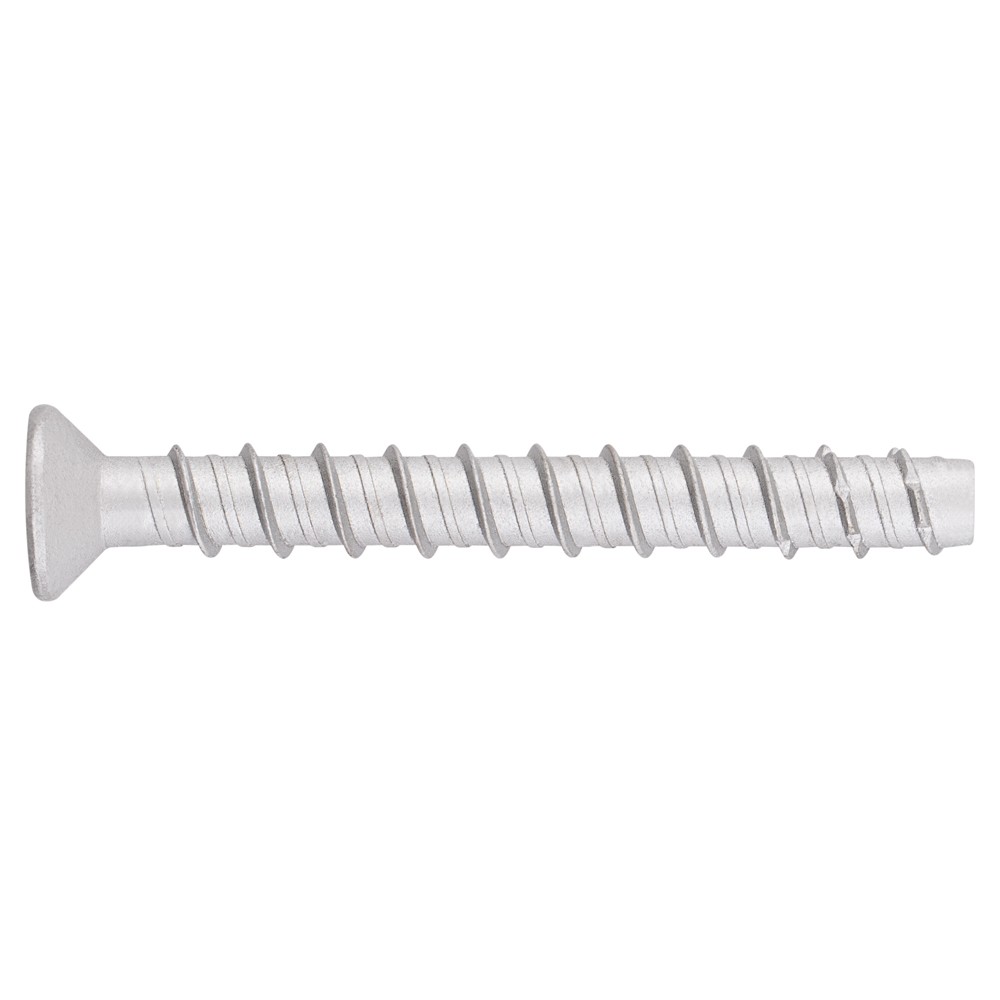

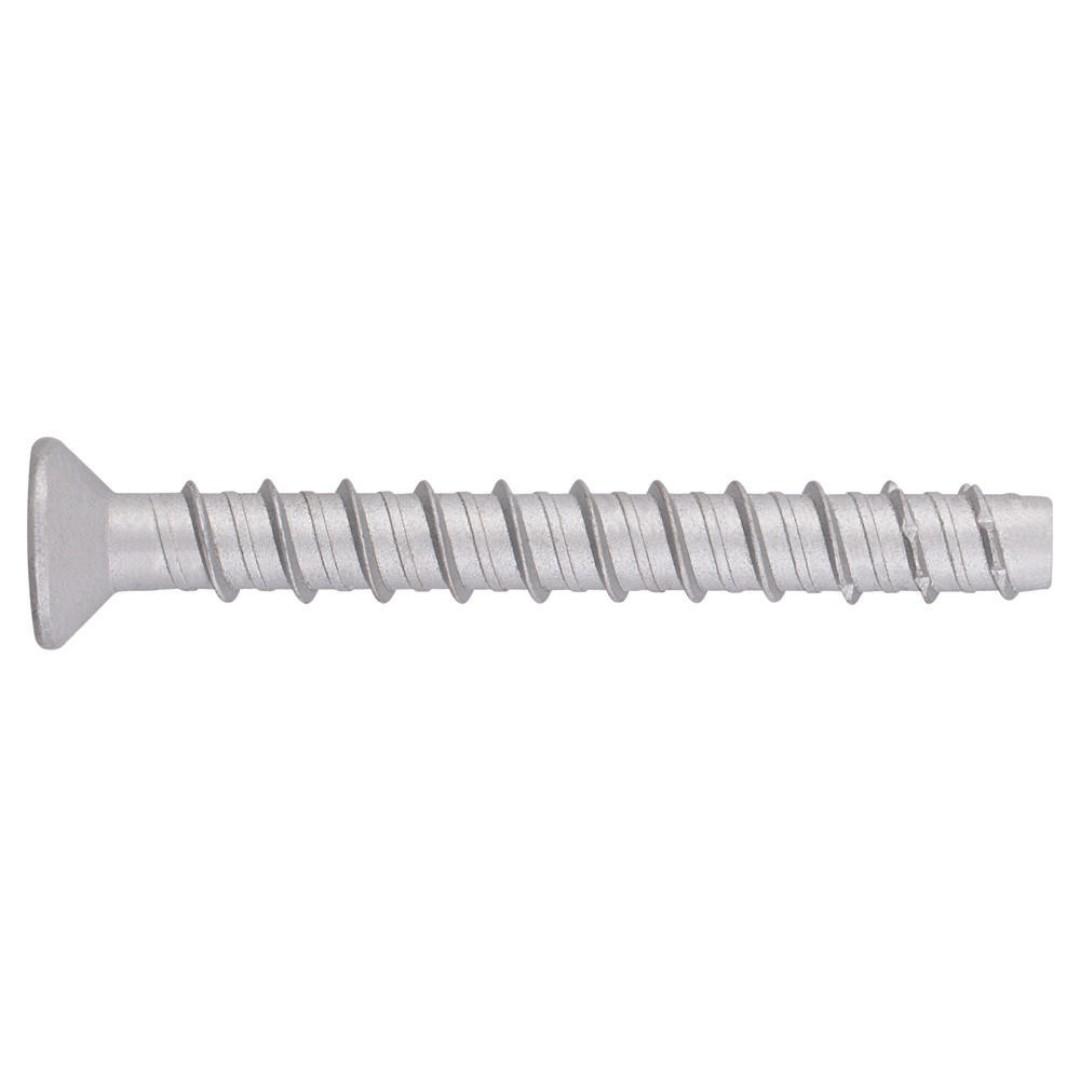

INDEX® A Perfect Fixing THA [CP] Anclaje de fijación directa en hormigón con recubrimiento ATLANTIS C3-H. Homologado ETE Opt.1. Cabeza avellanada

Material/Recubrimiento: Atlantis C3-H
Tipo de Carga: Cargas altas
Sector de aplicación: Fontaneria y saneamiento, Fachadas ventiladas y aislamiento exterior (SATE), Fijaciones para placas solares, Naval, Náutico, Estanterías, Carpinteria madera, Mobiliario urbano/deportivo, Fijaciones para escalada

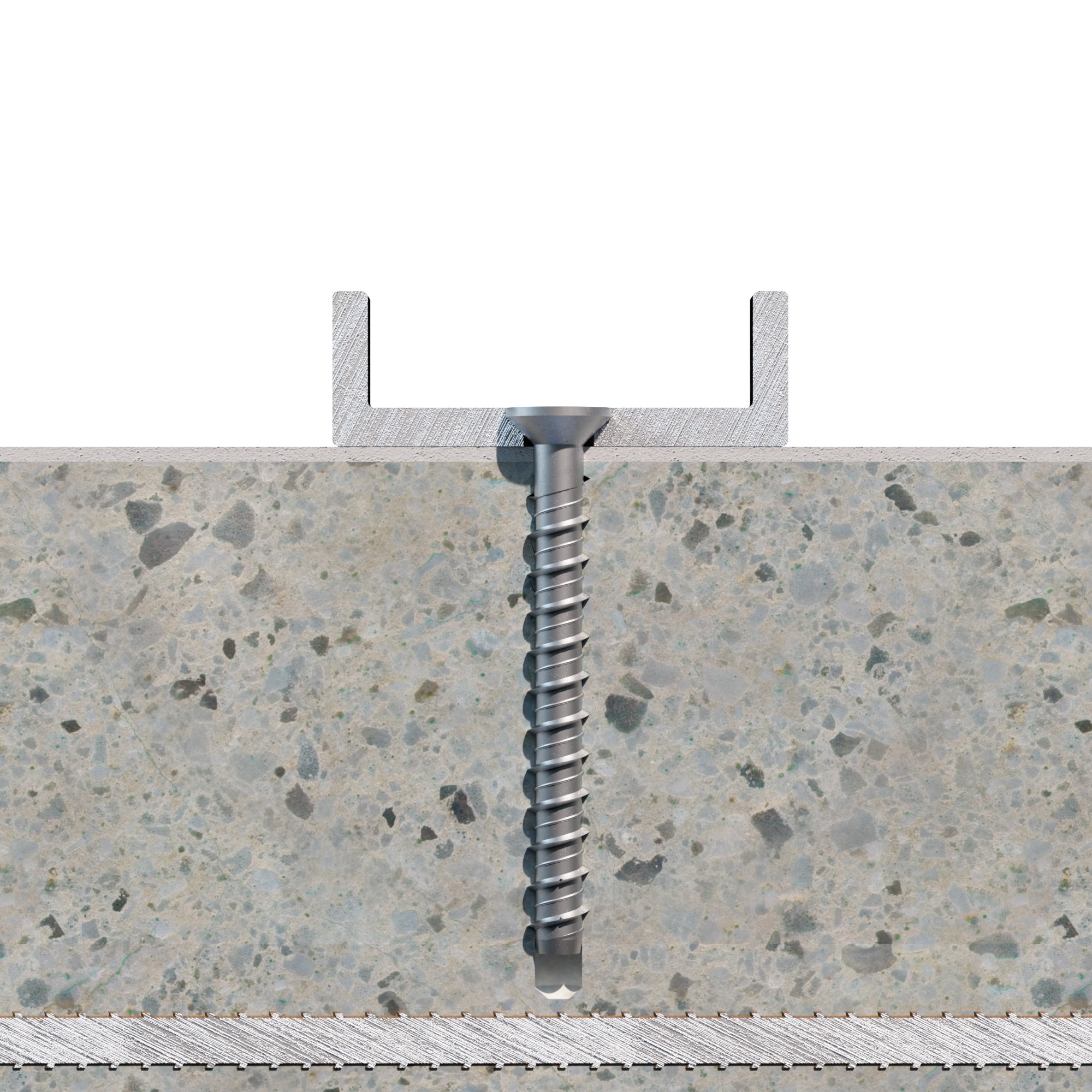

Anclaje metálico para hormigón con cabeza avellanada. Indicado para aplicaciones en hormigón fisurado y no fisurado.

Está fabricado en acero al carbono estampado de alta resistencia, con un recubrimiento ATLANTIS C3-H que le confiere una mayor protección contra la corrosión en atmósferas de categoría C3, acorde a la norma ISO 9223.

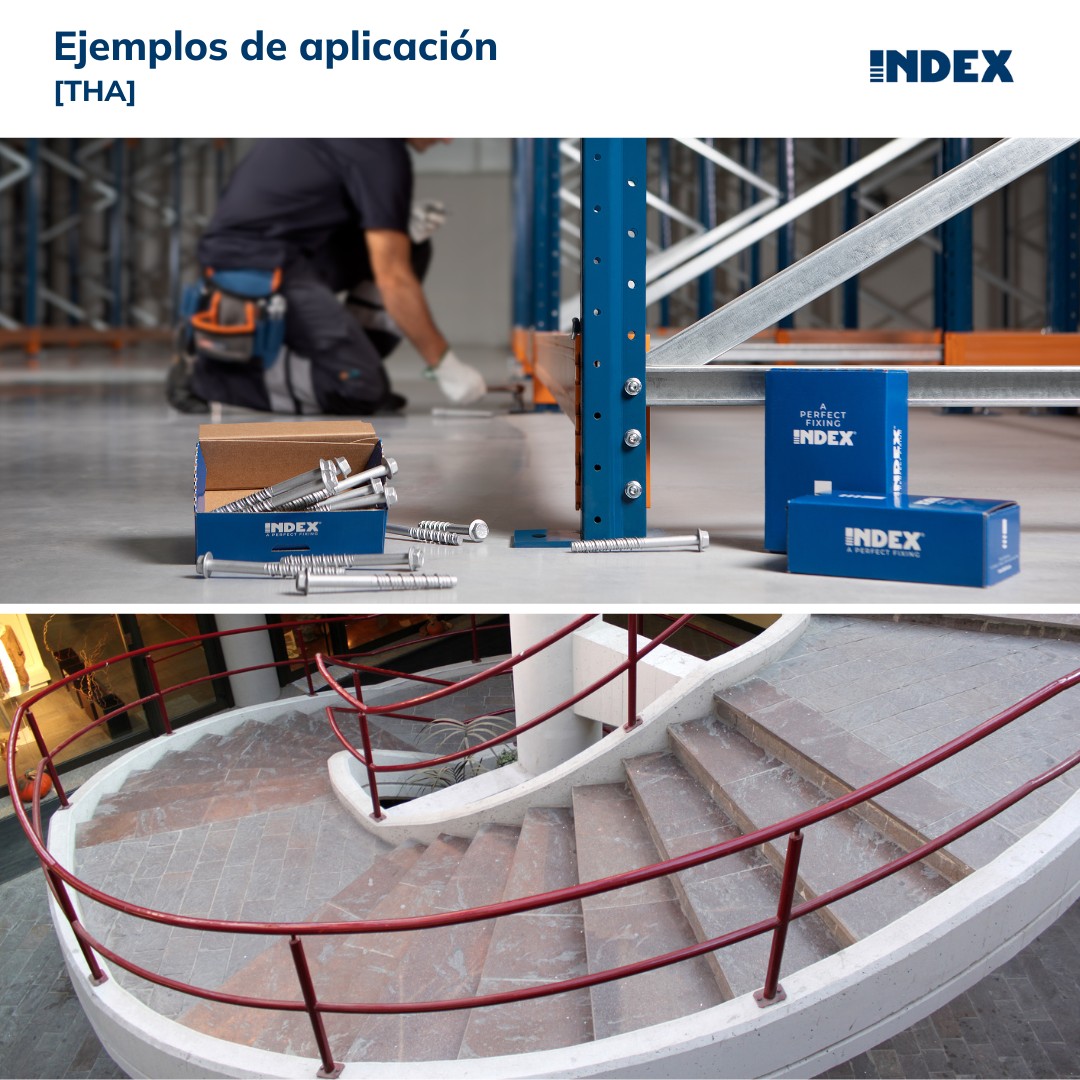

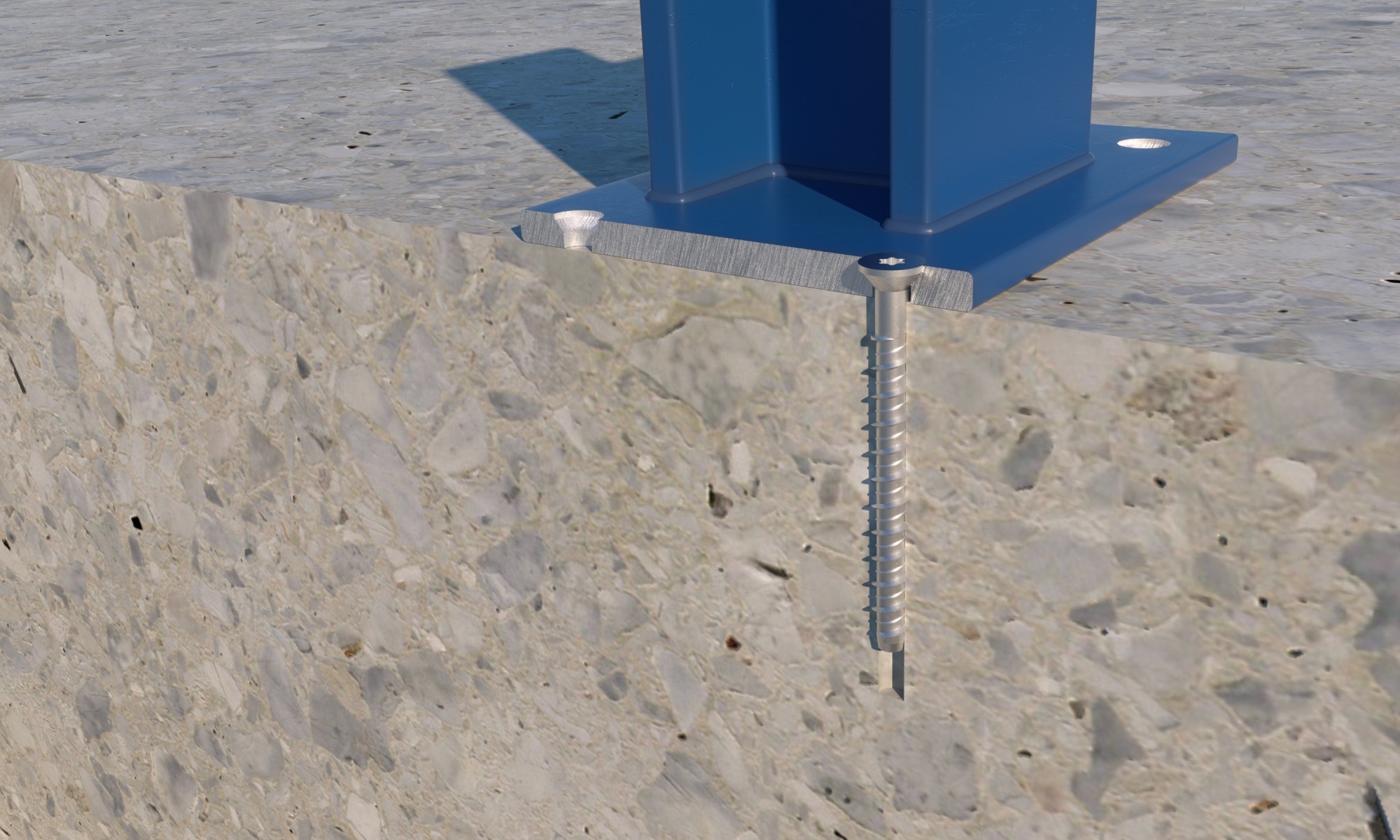

Este tipo de anclaje funciona por interferencia mecánica entre la rosca y el material base, lo que genera una baja carga sobre el hormigón, permitiendo una distancia mínima entre los anclajes y el borde del elemento de hormigón. Además, se trata de un tipo de anclaje desmontable, perfecto para aplicaciones temporales o que deban ajustarse, como barandillas, estructuras de acero, canales, maquinaria, calderas, señales o asientos, entre otras.

Cuentan con un cuidado diseño que incluye una rosca doble patentada, diseñada para incrustarse profundamente en el hormigón y garantizar las máximas cargas. Además, su punta está templada para garantizar una mayor dureza, durabilidad y facilidad durante la instalación.

Para garantizar su seguridad, estos tornillos para hormigón han sido homologados acorde a los más altos estándares de calidad según las normas ETA 20/0046 y ETA 20/0494. Además cuentan con homologación de resistencia a fuego R30-R120 en hormigón y homologación sísmica C1&C2.

INDEX A PERFECT FIXING dispone de una amplia gama de medidas de esta fijación, desde Ø5 x 40 mm hasta Ø10 x 120 mm. Además, también dispone de 9 modelos de cabezas diferentes.

Referencias

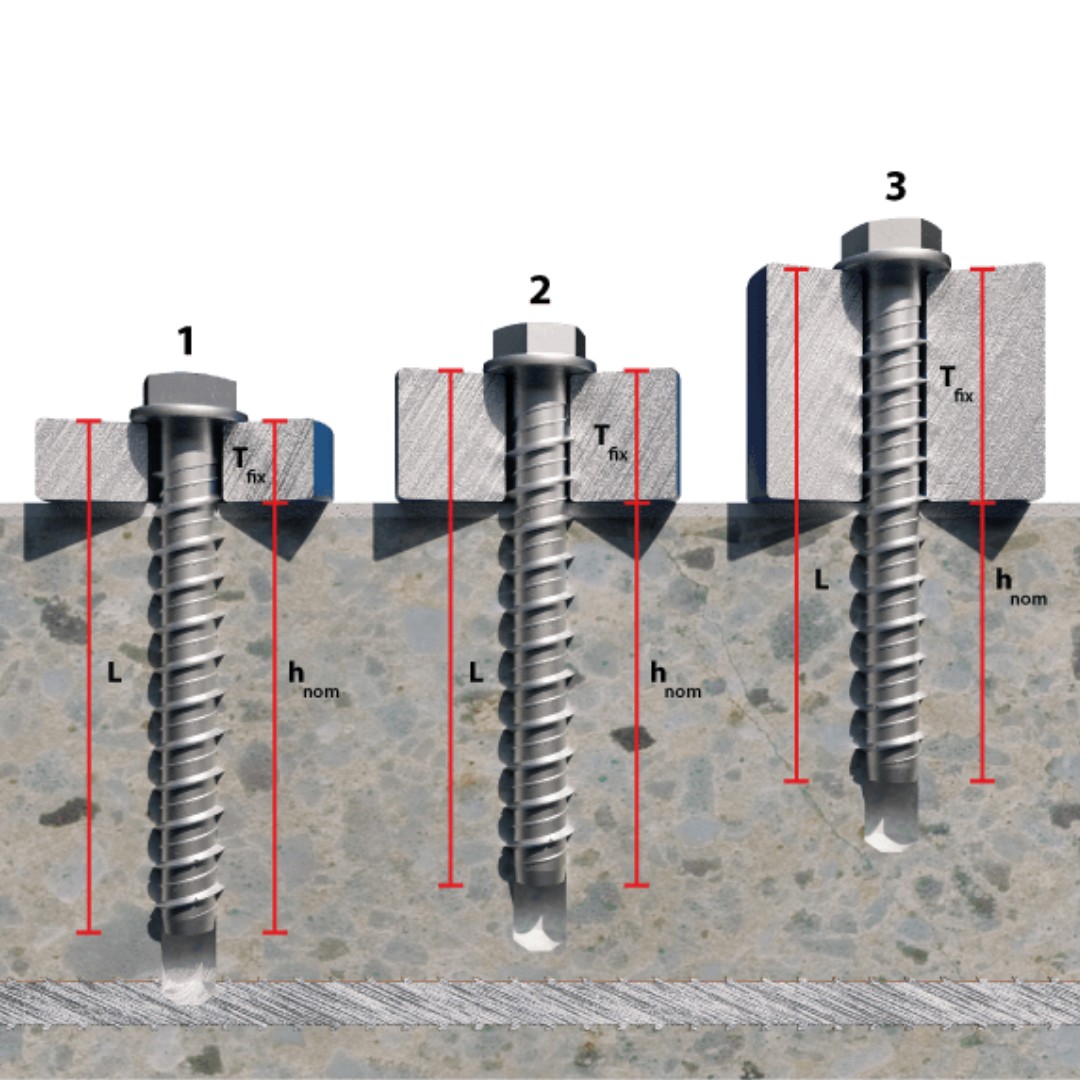

Referencia Medida Nº Huella L Prof. mín. Anclaje Prof. mín. de taladro Llave de instalación Par de apriete (Nm) Ø Broca Ø Elemento a fijar Espesor mín. material base Espesor máx. a fijar Ø Cabeza Distancia min. entre ejes "B" Distancia min. al borde "A" M (”)
THA05040 Ø5 x 40 TX25 40 35 45 TX25 8 5 8 80 5 10.4 80 40 Ø5 consultar
THA05060 Ø5 x 60 TX25 60 45 55 TX25 8 5 8 80 15 10.4 105 53 Ø5 consultar
THA05080 Ø5 x 80 TX25 80 45 55 TX25 8 5 8 80 35 10.4 105 53 Ø5 consultar
THA05100 Ø5 x 100 TX25 100 45 55 TX25 8 5 8 80 55 10.4 105 53 Ø5 consultar
THA06045 Ø6 x 45 TX30 45 35 45 TX30 10 6 9 100 10 12.4 78 39 Ø6 consultar
THA06050 Ø6 x 50 TX30 50 35 45 TX30 10 6 9 100 15 12.4 78 39 Ø6 consultar
THA06060 Ø6 x 60 TX30 60 55 65 TX30 10 6 9 100 5 12.4 129 65 Ø6 consultar
THA06080 Ø6 x 80 TX30 80 55 65 TX30 10 6 9 100 25 12.4 129 65 Ø6 consultar
THA06100 Ø6 x 100 TX30 100 55 65 TX30 10 6 9 100 45 12.4 129 65 Ø6 consultar
THA06120 Ø6 x 120 TX30 120 55 65 TX30 10 6 9 100 65 12.4 129 65 Ø6 consultar
THA06140 Ø6 x 140 TX30 140 55 65 TX30 10 6 9 100 85 12.4 129 65 Ø6 consultar
THA08060 Ø8 x 60 TX45 60 50 60 TX45 20 8 12 100 10 18 113 57 Ø8 consultar
THA08080 Ø8 x 80 TX45 80 65 75 TX45 20 8 12 100 15 18 152 76 Ø8 consultar
THA08100 Ø8 x 100 TX45 100 65 75 TX45 20 8 12 100 35 18 152 76 Ø8 consultar
THA08120 Ø8 x 120 TX45 120 65 75 TX45 20 8 12 100 55 18 152 76 Ø8 consultar
THA10100 Ø10 x 100 TX50 100 85 95 TX50 30 10 14 135 15 21 201 101 Ø10 consultar
THA10120 Ø10 x 120 TX50 120 85 95 TX50 30 10 14 135 35 21 201 101 Ø10 consultar
