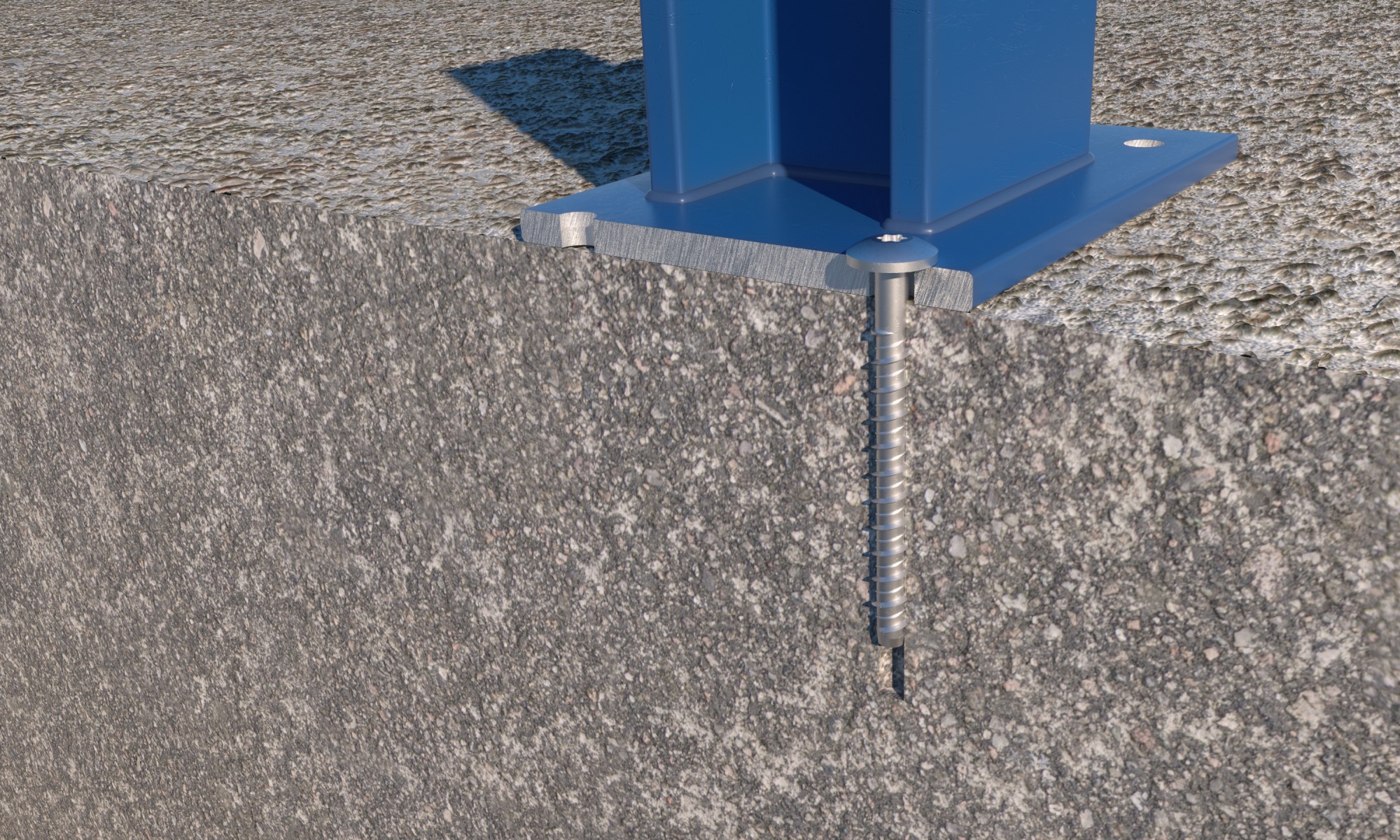

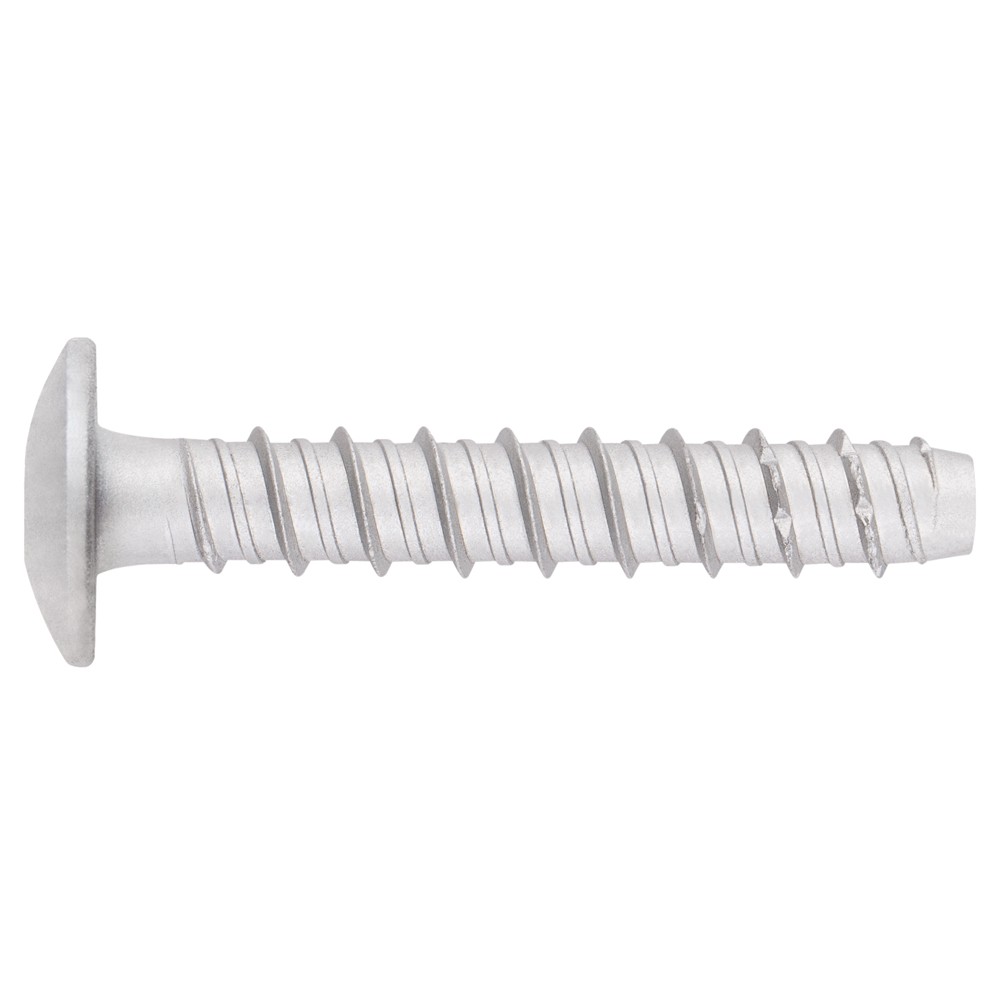

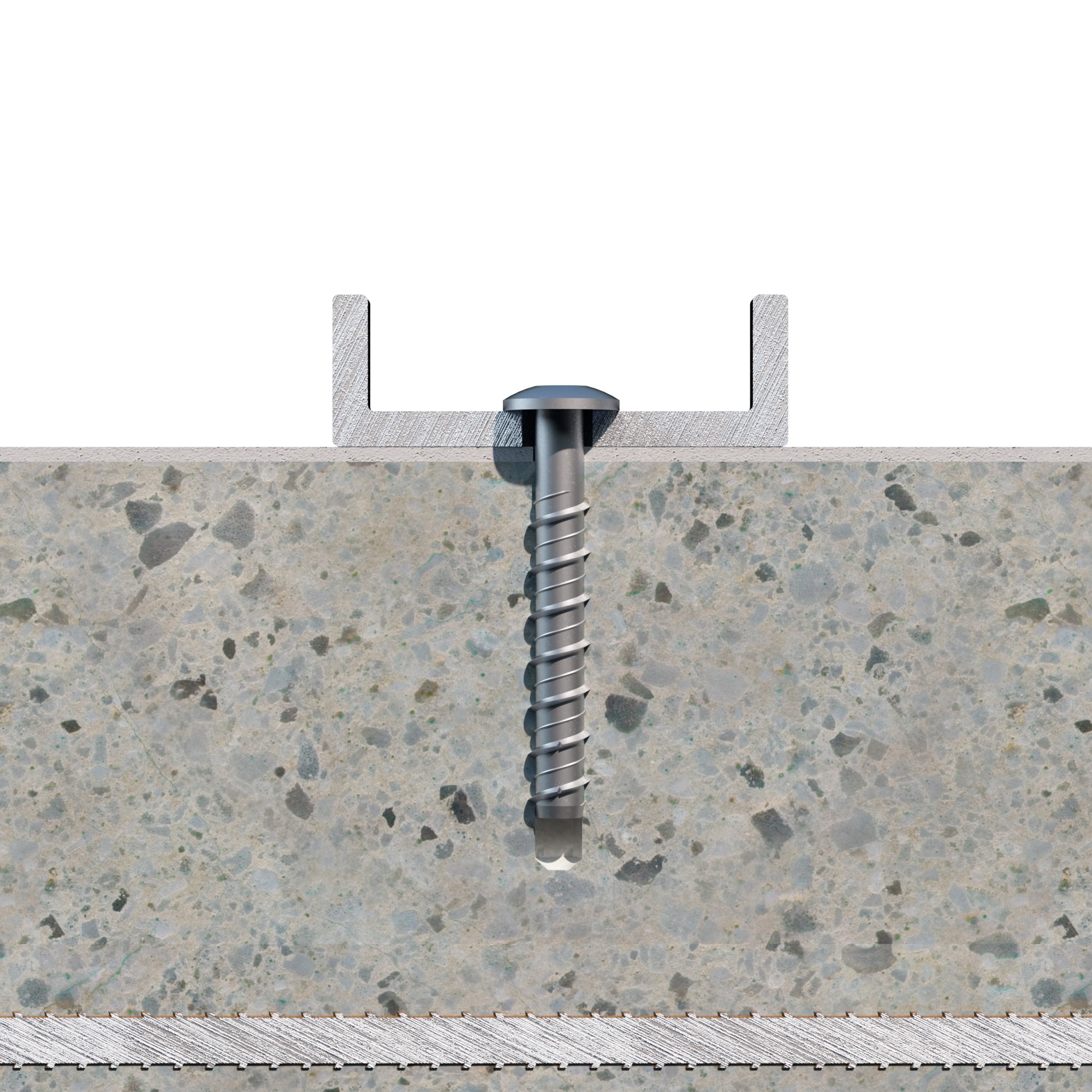

INDEX® A Perfect Fixing THT [CP] Anclaje de fijación directa en hormigón con recubrimiento ATLANTIS C3-H. Homologado ETE Opt.1. Cabeza Truss

Material/Recubrimiento: Atlantis C3-H
Tipo de Carga: Cargas altas
Sector de aplicación: Fontaneria y saneamiento, Fijaciones para placas solares, Naval, Náutico, Estanterías, Carpinteria madera, Mobiliario urbano/deportivo

Referencias

Referencia Medida Nº Huella L Prof. mín. Anclaje Prof. mín. de taladro Llave de instalación Par de apriete (Nm) Ø Broca Ø Elemento a fijar Espesor mín. material base Espesor máx. a fijar Ø Cabeza Distancia min. entre ejes "B" Distancia min. al borde "A" M (”)
THT06040 Ø6 x 40 TX30 40 35 45 TX30 10 6 9 100 5 17 78 39 Ø6 consultar
THT06050 Ø6 x 50 TX30 50 35 45 TX30 10 6 9 100 15 17 78 39 Ø6 consultar
THT06060 Ø6 x 60 TX30 60 55 65 TX30 10 6 9 100 5 17 129 65 Ø6 consultar
