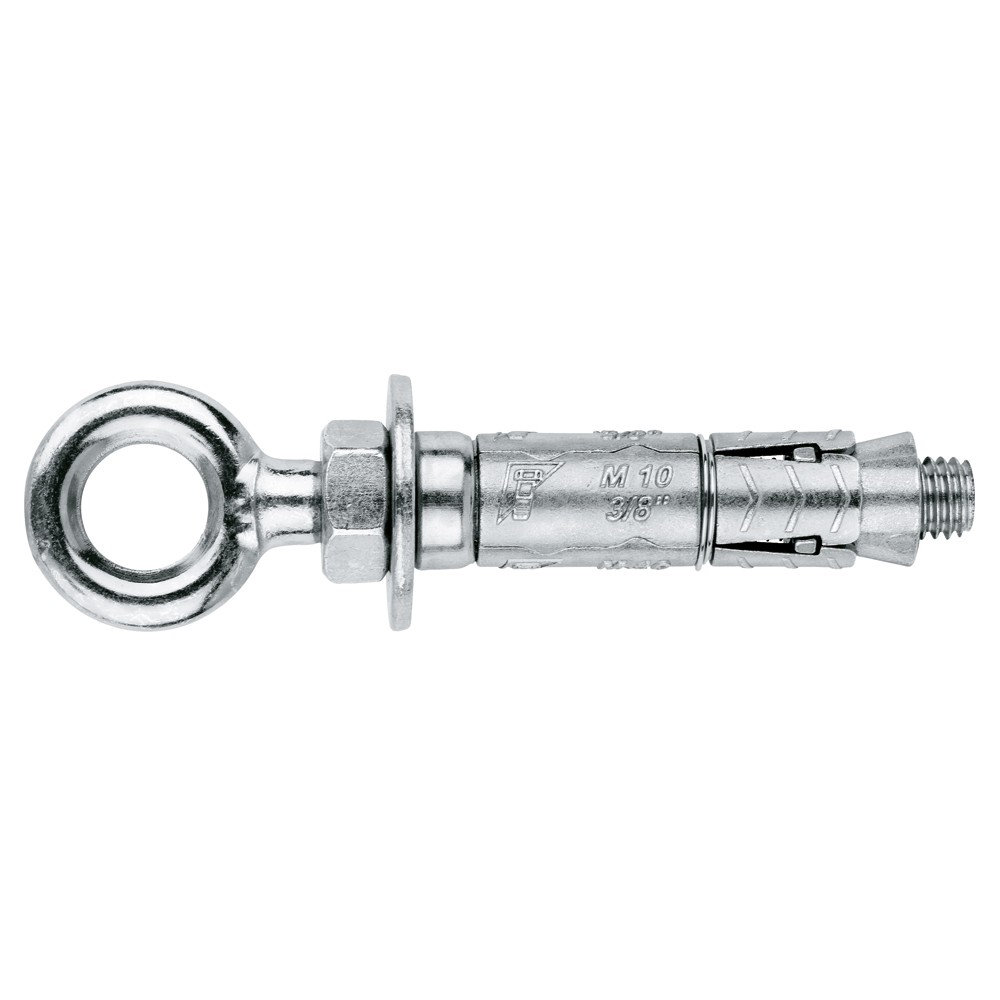

INDEX® A Perfect Fixing ZA-AF [CP] Anclaje de zamak para cargas medias-altas en materiales macizos o huecos. Argolla forjada

Tipo de Carga: Cargas medias
Sector de aplicación: Elevación, Ascensoristas

Referencias

Referencia Medida L Prof. mín. Anclaje Prof. mín. de taladro Profundidad efectiva Llave de instalación Par de apriete (Nm) Ø Broca Ø Elemento a fijar Ø Ojo Espesor mín. material base Distancia min. entre ejes "B" Distancia min. al borde "A" M (”) M x L
AZAMAFO06 M6 x 45 Ø12 45 48 60 41 10 7 12 7 10 100 125 62 M6 M6 x 48 consultar
AZAMAFO08 M8 x 50 Ø14 50 50 65 43 13 15 14 9 12 100 130 65 M8 M8 x 50 consultar
AZAMAFO10 M10 x 56 Ø16 56 58 75 51 17 30 16 12 14 102 155 80 M10 M10 x 58 consultar
AZAMAFO12 M12 x 70 Ø20 70 72 90 61 19 50 20 14 17 122 185 95 M12 M12 x 72 consultar


Productos relacionados





Descargas y enlaces

Documentos PDF

FT_AZAM_es_rev7 Plano Neutro para ZA-AF

Enlaces

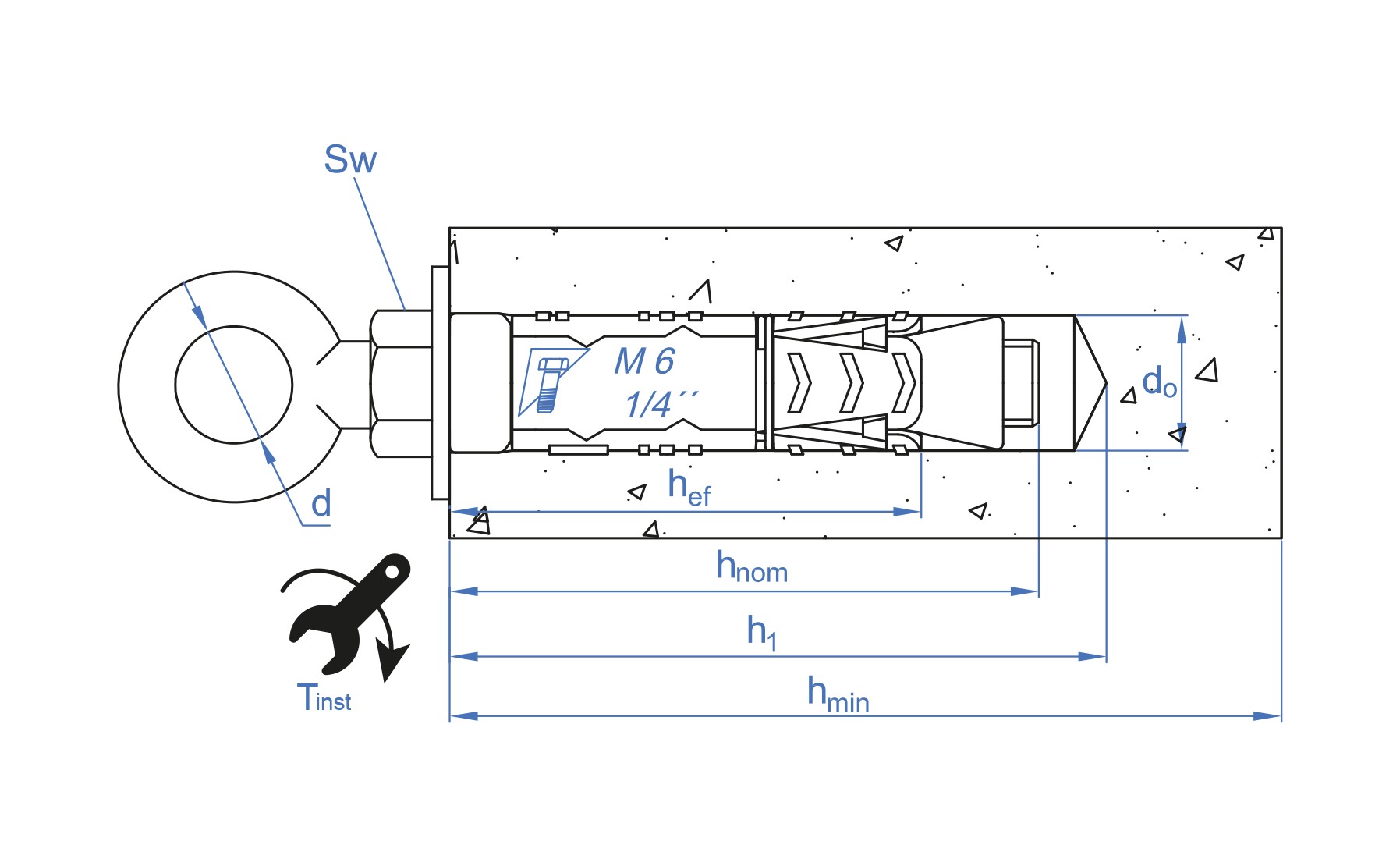

Plano Acotado para ZA-AF
