> Productos > Catálogo Industrial. INDEX®‎ A Perfect Fixing > Anclajes > Fijaciones metálicas > [CH] Anclaje camisa antigiro para cargas medias > CH-8.8 [CP] Anclaje camisa antigiro para cargas medias. Tornillo hexagonal 8.8. Homologado ETE Opt.7
Anterior Siguiente

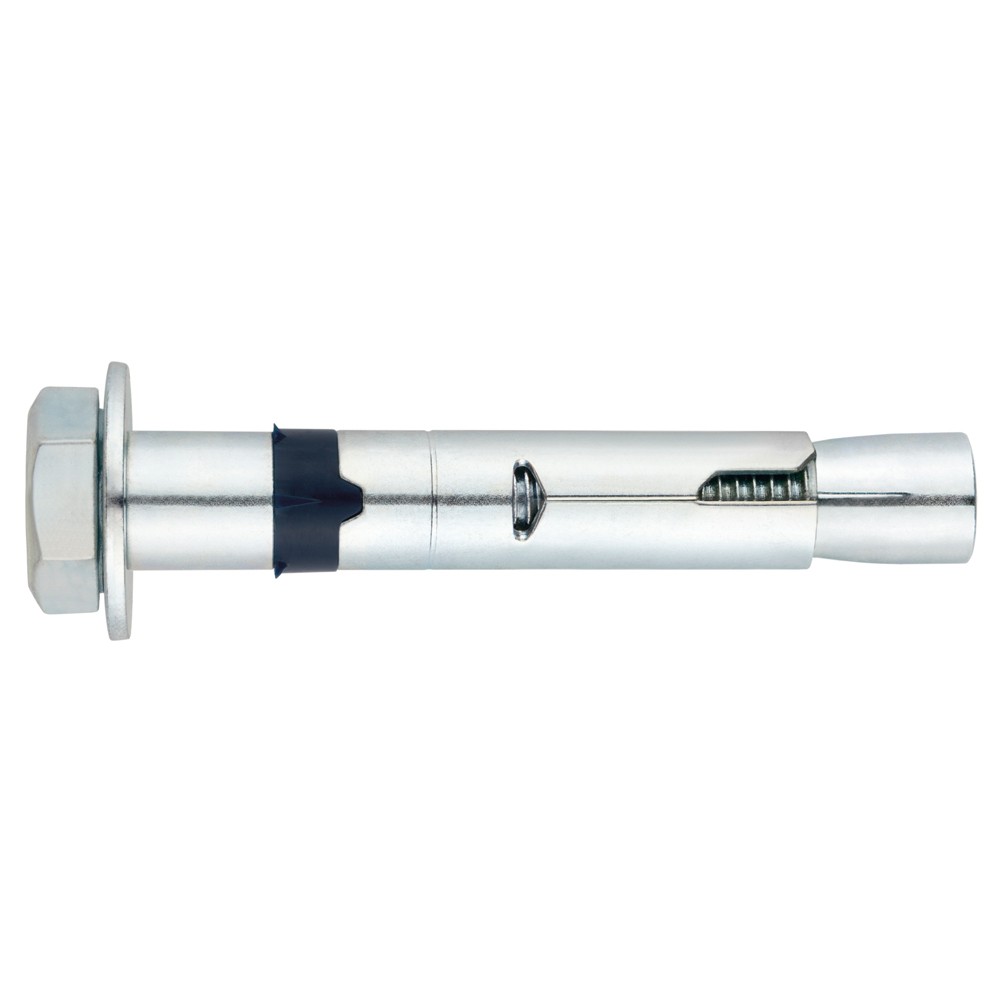

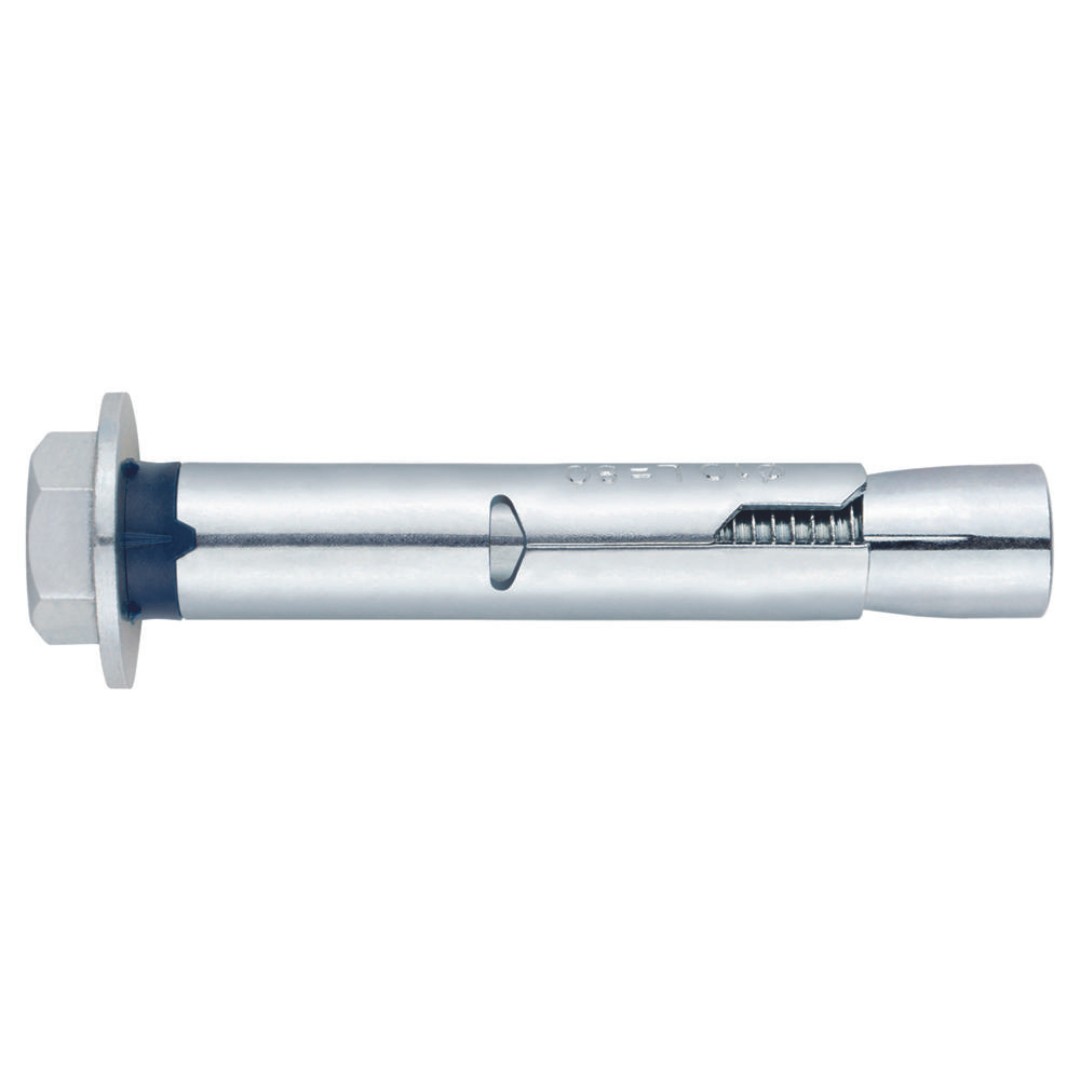

INDEX® A Perfect Fixing CH-8.8 [CP] Anclaje camisa antigiro para cargas medias. Tornillo hexagonal 8.8. Homologado ETE Opt.7

Material/Recubrimiento: Zincado
Tipo de Carga: Cargas medias

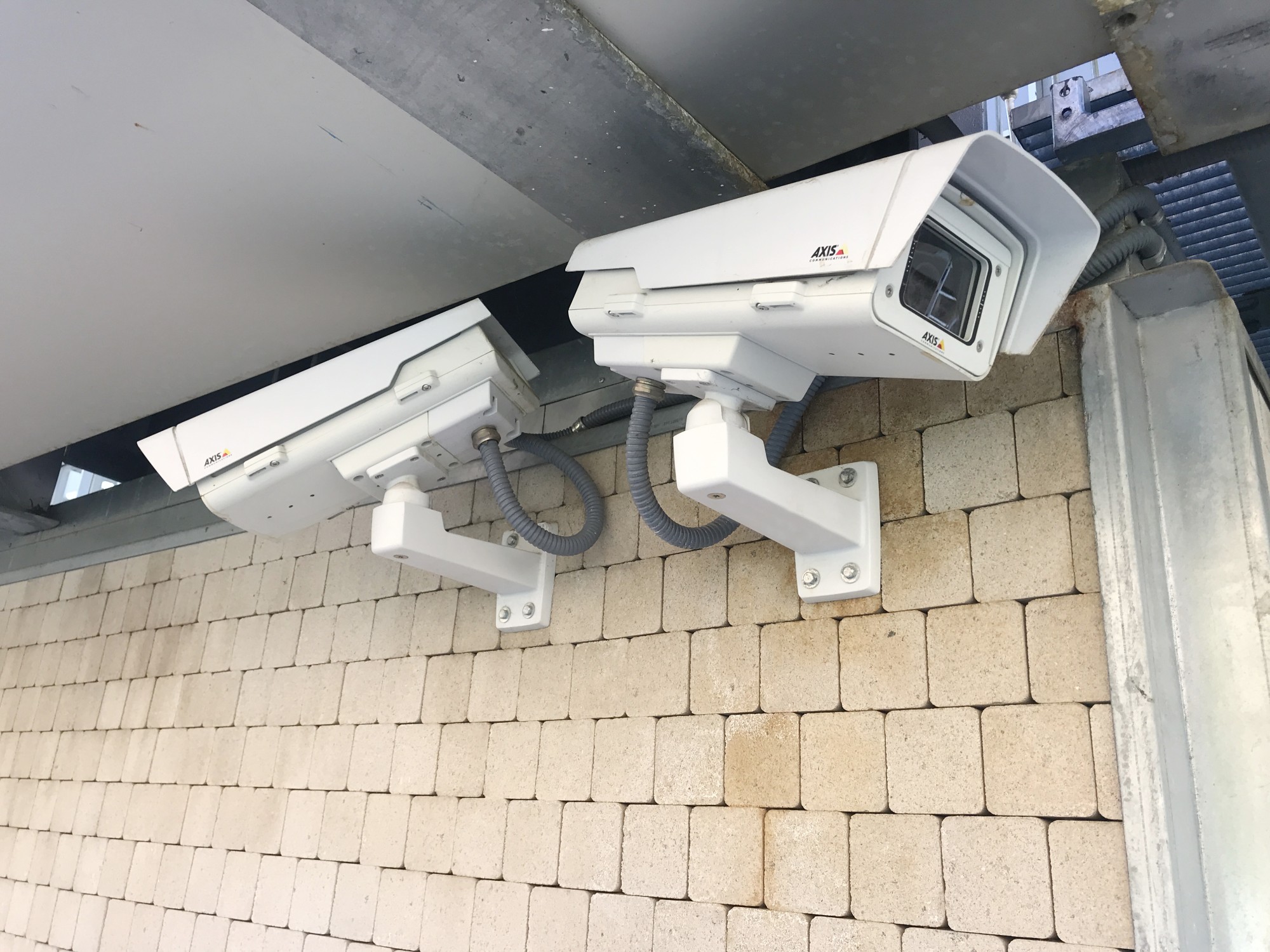

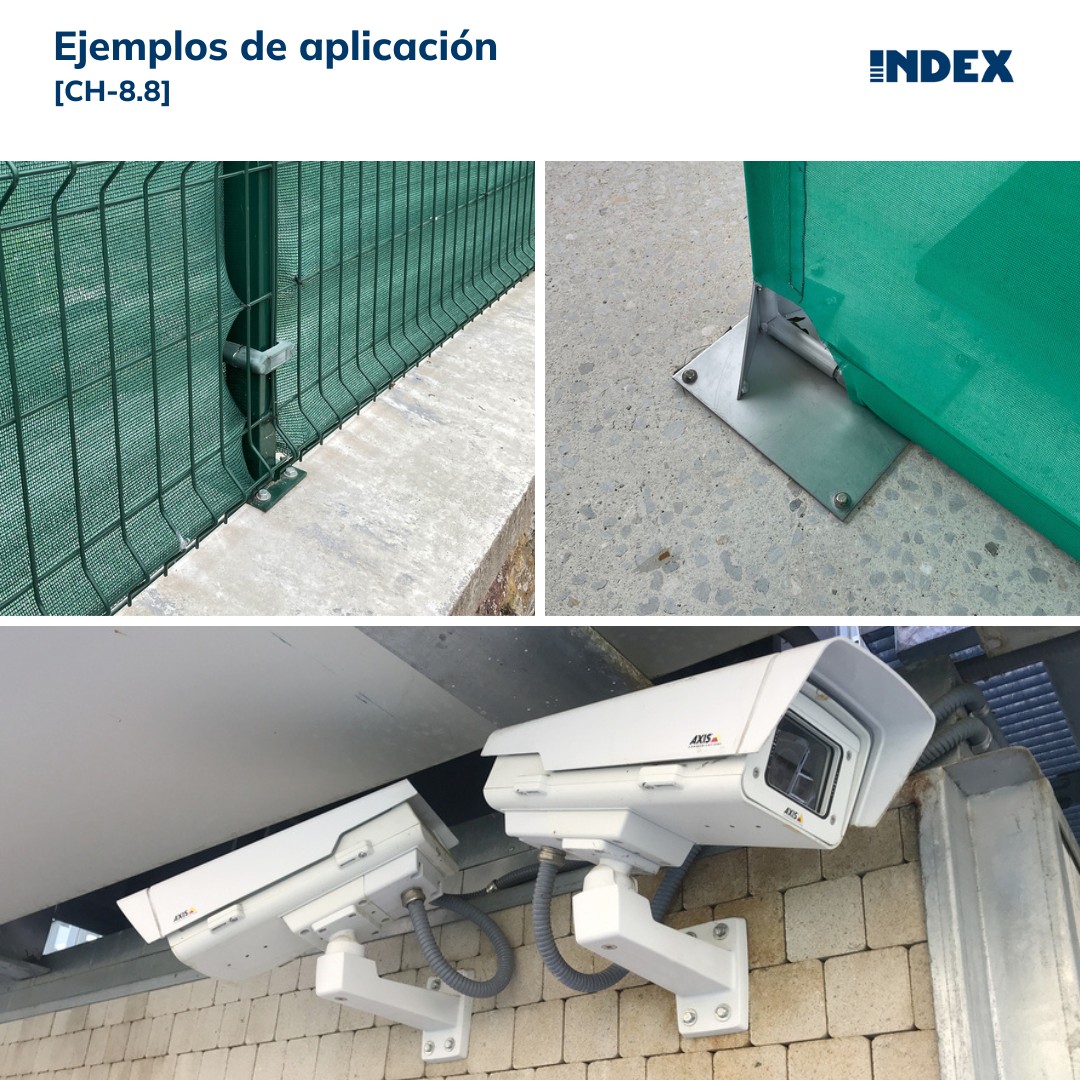

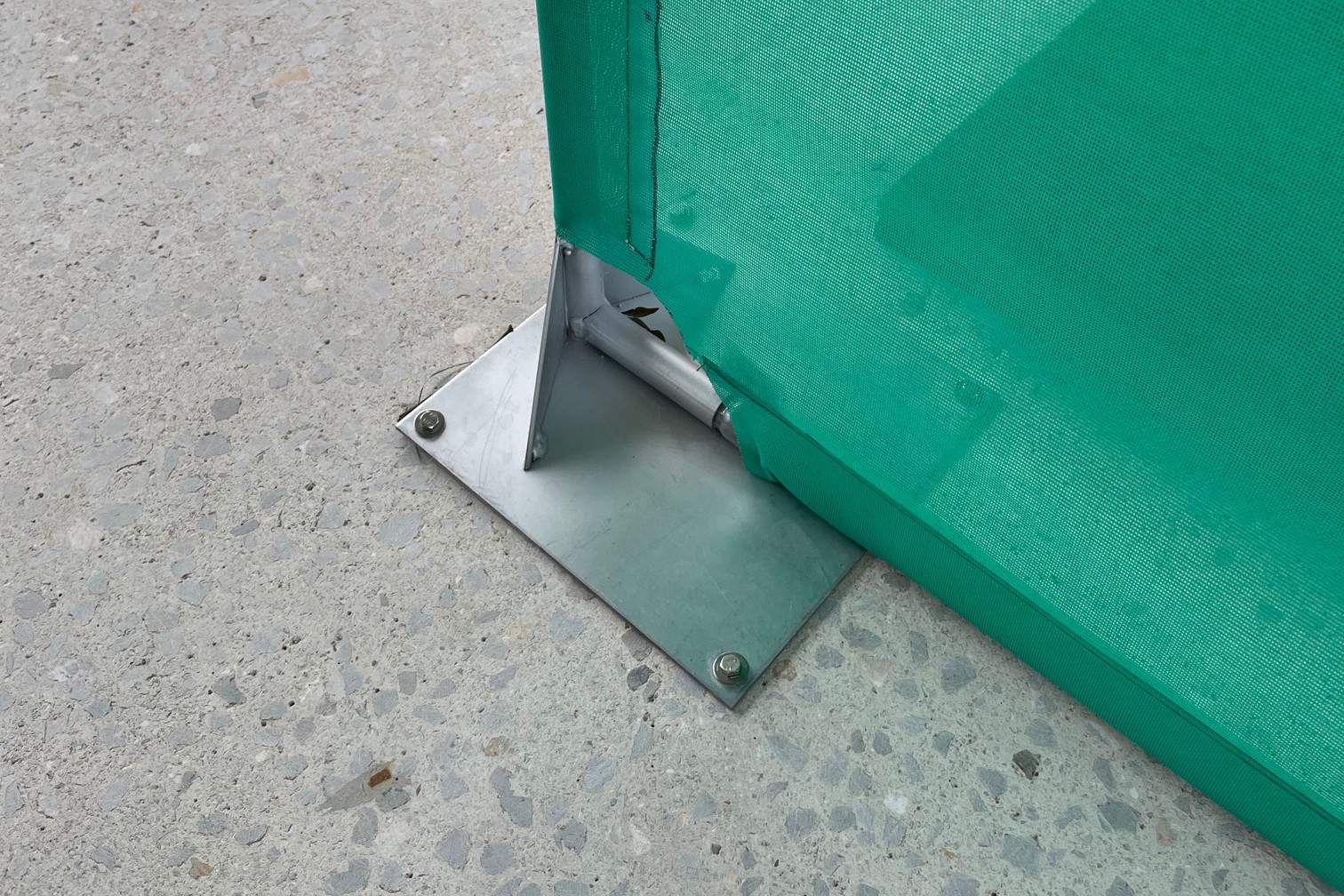

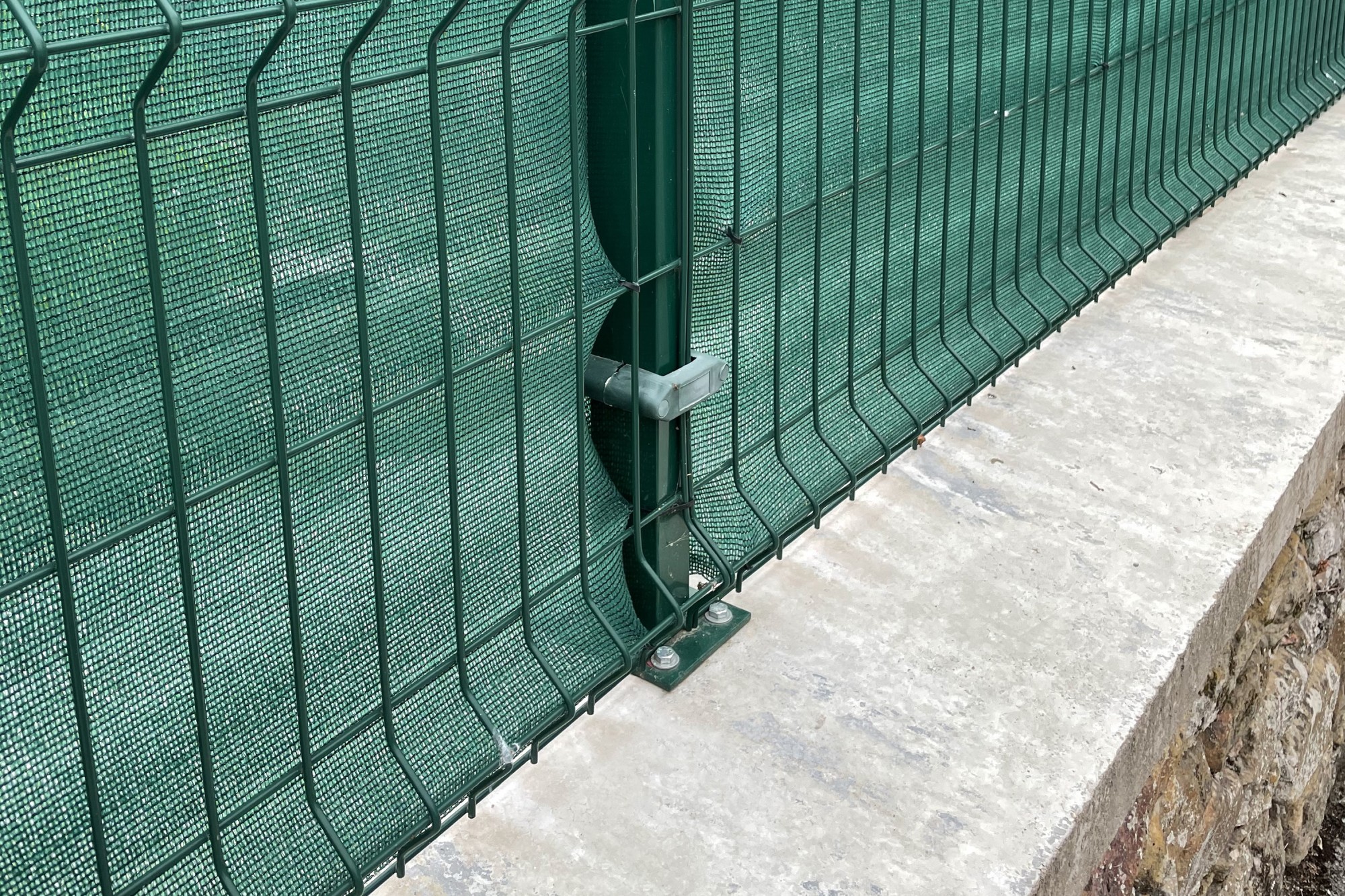

Sector de aplicación: Fontaneria y saneamiento, Estanterías, Mobiliario urbano/deportivo

Referencias

Referencia Medida L Prof. mín. Anclaje Prof. mín. de taladro Profundidad efectiva Llave de instalación Par de apriete (Nm) Ø Broca Ø Elemento a fijar Espesor mín. material base Espesor máx. a fijar Distancia min. entre ejes "B" Distancia min. al borde "A" M (”) Medida VBT Importe
ACHT8808C M6 x 45 Ø8 45 39 45 30 10 10 8 9 100 5 41 41 M6 M6 x 45 Ø8 - consultar
ACHT8808L M6 x 60 Ø8 60 39 45 30 10 10 8 9 100 20 41 41 M6 M6 x 60 Ø8 - consultar
ACHPR8808C M6 x 80 Ø8 80 39 45 30 10 10 8 9 100 40 41 41 M6 M6 x 80 Ø8 - consultar
ACHPR8808L M6 x 100 Ø8 100 39 45 30 10 10 8 9 100 60 41 41 M6 M6 x 100 Ø8 - consultar
ACHT8810C M8 x 60 Ø10 60 51 60 40 13 20 10 12 100 5 54 54 M8 M8 x 60 Ø10 66,62€ consultar
ACHT8810L M8 x 80 Ø10 80 51 60 40 13 20 10 12 100 27 54 54 M8 M8 x 80 Ø10 - consultar
ACHPR8810M M8 x 120 Ø10 120 51 60 40 13 20 10 12 100 67 54 54 M8 M8 x 120 Ø10 - consultar
ACHPR8810L M8 x 140 Ø10 140 51 60 40 13 20 10 12 100 87 54 54 M8 M8 x 140 Ø10 - consultar
ACHPR8810C M8 x 100 Ø10 100 51 60 40 13 20 10 12 100 47 54 54 M8 M8 x 100 Ø10 - consultar
ACHT8812C M10 x 70 Ø12 70 65 75 48 17 35 12 14 100 5 65 65 M10 M10 x 70 Ø12 - consultar
ACHT8812L M10 x 100 Ø12 100 65 75 48 17 35 12 14 100 32 65 65 M10 M10 x 100 Ø12 - consultar
ACHPR8812C M10 x 120 Ø12 120 65 75 48 17 35 12 14 100 52 65 65 M10 M10 x 120 Ø12 - consultar
ACHPR8812L M10 x 150 Ø12 150 65 75 48 17 35 12 14 100 82 65 65 M10 M10 x 150 Ø12 - consultar
ACHT8816L M12 x 110 Ø16 110 70 80 55 19 50 16 18 110 37 74 74 M12 M12 x 110 Ø16 - consultar
ACHT8816C M12 x 80 Ø16 80 70 80 55 19 50 16 18 110 5 74 74 M12 M12 x 80 Ø16 - consultar
ACHT8820C M16 x 110 Ø20 110 92 105 72 24 140 20 22 145 15 97 97 M16 M16 x 110 Ø20 - consultar


Vídeos

CH - Anclaje Antigiro para cargas medias - INDEX. A Perfect Fixing



Productos relacionados





Descargas y enlaces

Documentos PDF

FT_CH_es_rev19 Plano Neutro para CH-TO Declaración de Prestaciones CE para CH ETA_CH_es_rev1

Enlaces

Plano Acotado para CH-8.8 Datos CAD para CH
